Kompaktowy przepływomierz VA525

Kategoria: Przepływomierze termiczne
Nr kat.: Kompaktowy przepływomierz VA525
− +
CS Instruments VA 525 - kompaktowy przepływomierz zintegrowany z prostownicą strumienia. Montaż bezpośrednio na linii, przeznaczony do pomiaru sprężonego powietrza, azotu, argonu, dwutlenku węgla, podtlenku azotu i innych. Nowo opracowany VA 525 łączy w sobie nowoczesny interfejs cyfrowy do podłączenia systemów monitoring zużycia energii z niewielką, zwartą konstrukcją. Przepływomierz VA 525VA525 CSinstruments można wykorzystać w aplikacjach w których istnieje konieczność opomiarowania wielu punktów zintegrowanych w jedną wspólną  sieć pomiarową zużycia energii. Jedną z ciekawych opcji jest m.in. możliwość zamówienia czujnika ciśnienia wbudowanego w układ pomiarowy. Dzięki wbudowanej klawiaturze wyświetlacza dostępne są funkcje resetu odczytu licznika, możliwość wyboru jednostek, parametryzowanie interfejsów itd.
Funkcje:
  • Zwarta, niewielka konstrukcja – do zastosowania w maszynach, poza jednostką konserwacyjną użytkowników końcowych
  • Połączenie gwintowe dla łatwej instalacji w istniejących rurociągach z uwagi na zintegrowany blok pomiarowy- Rozmiary: ¼", ½" ¾", 1" 1 ¼" , 1 ½" i 2"
  • Zintegrowana prostownica strumienia (niepotrzebne odcinki proste)

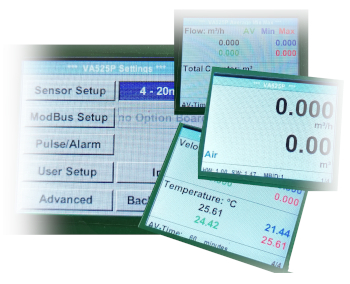

  • Zintegrowany wyświetlacz z jednoczesną prezentacją 2 parametrów
    - Przepływ i zużycie - funkcja sumatora przepływu
    - Prędkość i temperatura
  • Obsługa za pomocą zintegrowanej klawiatury
    - Swobodny wybór jednostek: m³/h, m³/min, l/min, l/s, kg/h, kg/min, g/s, lb/min, lb/h, cfm, m/s, ft/min
  • Interfejsy cyfrowe
    VA525 przepływomierz CS Instruments- Modbus RTU (RS485)
    - Ethernet
    - MBus
  • Interfejsy analogowe
    - 4..20mA
    - Wyjście impulsowe izolowane galwanicznie.
  • Pomiar ciśnienia (opcjonalny)


W opcji:

Oprogramowanie serwisowe CS Instruments pozwala na:

  • Wybór/konwersję rodzaju gazu (powietrze, azot, argon, podtlenek azotu, CO2, tlen)
  • Kalibrację wyjścia analogowego 4..20mA
  • Odczyt danych serwisowych
  • Diagnostykę przepływomierza


Zakresy pomiarowe w zależności od wybranej opcji:

Opis Wersja Wyjście analogowe
VA 525 z blokiem pomiarowym ¼” Niska prędkość 4…20 mA 0…25 l/min
Standard 0…50 l/min
Max 0…105 l/min
Wysoka prędk. 0…130 l/min
VA 525 z blokiem pomiarowym ½” Niska prędkość 4…20 mA 0…20 m³/h
Standard 0…45 m³/h
Max 0…90 m³/h
Wysoka prędk. 0…110 m³/h
VA 525 z blokiem pomiarowym ¾” Niska prędkość 4…20 mA 0…45 m³/h
Standard 0…85 m³/h
Max 0…175 m³/h
Wysoka prędk. 0…215 m³/h
VA 525 z blokiem pomiarowym 1" Niska prędkość 4…20 mA 0…75 m³/h
Standard 0…145 m³/h
Max 0…290 m³/h
Wysoka prędk. 0…355 m³/h
VA 525 z blokiem pomiarowym 1¼” Niska prędkość 4…20 mA 0…140 m³/h
Standard 0…265 m³/h
Max 0…530 m³/h
Wysoka prędk. 0…640 m³/h
VA 525 z blokiem pomiarowym 1½” Niska prędkość 4…20 mA 0…195 m³/h
Standard 0…365 m³/h
Max 0…730 m³/h
Wysoka prędk. 0…885 m³/h
VA 525 z blokiem pomiarowym 2" Niska prędkość 4…20 mA 0…320 m³/h
Standard 0…600 m³/h
Max 0…1195m³/h
Wysoka prędk. 0…1450 m³/h

Dane techniczne:


Wielkości mierzone: Przepływ i zużycie
Medium mierzone: Powietrze, gazy
Zasada pomiaru: termiczna masowa
Normy odniesienia: Standardowe ustawienie fabryczne: DIN 1945, ISO 1217 dla 20°C i 1000 mbar
Dokładność: ±1,5% odczytu ±0,3 % zakresu
Zakres pomiarowy prędkości F1 Low-speed wersja (50 m/s)
F2 Standard wersja (92,7 m/s)
F3 Max wersja (185 m/s)
F4 High-speed wersja (224 m/s)
Jednostki do wyboru: m³/h (standardowe ustawienie fabryczne), m³/min, l/min, l/s, kg/h, kg/min, g/s, lb/min, lb/h Cfm, m/s,ft/min
Ciśnienie pracy max 16 bar
Czujnik: Pt45, Pt1000
Temperatura pracy: -30 ... 80°C medium
-20 ... 70°C otoczenie
Wyjście analogowe: 4...20 mA, obciążenie < 500 Ohm
Wyjście impulsowe: styki bezpotencjałowe, pasywne: max. 48Vdc, 150mA
1 impuls na m³ albo l (waga impulsu nastawna za pomocą klawiatury).
Wyświetlacz Wyświetlacz: TFT 1.8, graficzny – rozdzielczość 220 x 176 (opcja)
Przyłącze mechaniczne: G ¼”,, G ½”, G ¾”, G1", G 1¼” G 1½”, G 2”
Materiał bloku pomiar.:  Aluminium
Ciśnienie robocze: do 16 bar,
Zasilanie 18 do 36 VDC. Pobór prądu max 5W
Wyjście cyfrowe: RS 485 (Modbus RTU)
MBus (opcja)
Ethernet lub Ethernet-PoE (opcja)
Stopień ochrony obudowy  IP65

Do pobrania:

pdf new small Karta katalogowa: Przepływomierz VA525
pdf new small Instrukacja obsługi: Przepływomierz do sprężonych gazów VA525
