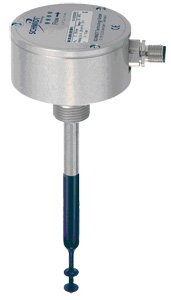

Przetwornik SS20.500

Nr kat.: SS 20.500
+

SCHMIDT Technology prezentuje nowy czujnik przepływu SS 20.500 dla aplikacji w procesach wymagających odporności mechanicznej i chemicznej. Pomiar prędkości przepływu w warunkach wysokiego zapylenia i zanieczyszczenia powietrza wymaga specjalnego wykonania czujnika w taki sposób aby końcówka pomiarowa była odporna chemicznie i można ją było łatwo czyścić.

Czujnik posiada specjalny zoptymalizowany i opatentowany kształt końcówki zabezpieczający przed nieoczekiwaną kumulacją kurzu i osadu. Dzięki temu można go stosować w wielu aplikacjach.ss20.500s

ss20.500round2Użytkownik uzyskuje duże pole manewru jeżeli chodzi o wybór odpowiedniego miejsca montażu przetwornika, a uzyskuje to dzięki ekstremalnie szerokiemu kątowi pomiarowemu 360° w poziomie i 90° w pionie. Szeroki zakres pomiarowy od 0.06 aż do 50 m/s stanowi o dowolności aplikacji poczynając od pomiaru prędkości w urządzeniach odpylających  poprzez procesy suszenia a kończąc na monitoringu biogazu. W aplikacjach wymagających sprzętu iskrobezpiecznego gdzie występuje niebezpieczeństwo wybuchu oparów, pyłu lub kurzu przetwornik może być dostarczony z certyfikatem ATEX: II 3D Ex tc IIIC T 125ºC |  II3 G Ex nA T4 Gc na życzenie. SCHMIDT Technology oferuje ten przetwornk w niskiej cenie około 1000 Euro. W opcji końcówka przetwornika może być zabezpieczona specjalną warstwą ochronną zapobiegającą wpływowi kwaśnych soli, acetonu, kwasu fosforowego. Specjalne złącze umożliwia łatwą i szybką podmianę przetwornika na nowy. Nowa funkcja auto U/I identyfikuje rezystancję wyprowadzeń i dobiera właściwy sygnał wyjściowy napięciowy lub prądowy. Informacja o statusie i aktualnej mierzonej prędkości prezentowana jest na wyświetlaczu 4 segmentowym LED zabudowanym w puszce elektroniki.

klipsDane techniczne:

  • Czujnik zanurzeniowy z zintegrowanym przetwornikiem.
  • Zakres pomiarowy: 0...1 | 2.5 | 10 | 20 | 35 lub 50 m/s.
  • Minimalny próg detekcji: 0.06m/s
  • Minimalna głębokość zanurzenia: 58mm
  • Dokładność:
    Standardowa: ±(3% wartości mierzonej + 0.4% zakresu, min 0.02m/s)
    W opcji: ±(1% wartości mierzonej + 0.4% zakresu, min 0.02m/s)
  • Powtarzalność: ±1% wartości mierzonej
  • Stała czasowa (t90): 1s (przy 0...5m/s)
  • ATEX (opcja): strefa gazowa 2 lub pyłowa 22, kategoria 3
  • Strefa gazowa: (Strefa 2): II 3G Ex nA IIC T4 Gc
    Strefa pyłowa: (Strefa 22): II 3D Ex tc IIIC T125°C Dc IP64ss20.500
  • Aplikacje: swobodny przepływ powietrza lub przepływ w rurze 58 do 6000 mm.
  • Środowisko pracy: (pył | kurz) powietrze, azot, argon i inne gazy.
  • Max ciśnienie pracy: 10bar dla wersji kompaktowej
  • Dwie wersje: kompaktowa i sond na kablu 3mb
  • Ciśnienie: 10 bar max.
  • Zasilanie: 24 VDC / ok. 100 mA.
  • Wyjście: 0...10V | 4...20mA liniowe z niezależną detekcją.
  • Wyświetlacz:  4 LED z informacją o statusie.
