Cechy
- Solidna i kompaktowa kamera termowizyjna z silnikową regulacją ostrości
- Autonomiczna praca z automatycznym wyszukiwaniem punktów
- Dołączone oprogramowanie z ekskluzywnymi funkcjami analizy
- Solidna kamera o niewielkich rozmiarach z silnikiem ustawiającym ostrość
- Zakresy temperatur: 475°C ... 1700°C (XI 410 MT)
- Zaprojektowana do intensywnego użytkowania na terenach przemysłowych
- Rozdzielczość optyczna / liczba klatek na sekundę (możliwość przełączania):
praca nieautonomiczna:
Ethernet: 320 x 240 pikseli przy 30 Hz (XI 410 MT)
USB: 320 x 240 pikseli @ 5 Hz
Praca autonomiczna: 320 x 240 pikseli @ 1.7 Hz - Xi 410 MT optyka:
11° x 8° (f = 20 mm)
17° x 13° (f = 13 mm)
29° x 21° (f = 8 mm)
41° x 30° (f = 6 mm)
Nowa kompaktowa kamera termowizyjna firmy OPRIS model Xi410 MT z automatycznym wyszukiwaniem najcieplejszych punktów, ethernetem i autonomiczną pracą. W porównaniu do Xi 400 kamera ma wbudowany interfejs internetowy i może działać w trybie autonomicznym. W silnie rozwijającym się segmencie rynku kamer QVGA IR typowa rozdzielczość to 320 x 240 pikseli. Przy rozdzielczości 320 x 240 pikseli Xi 410 zapewnia o 20% większą liczbę pikseli. Cztery różne optyki między 11° i 41° umożliwiają łatwe dostosowanie do wielu różnych zastosowań.
Xi410MT można wygodnie zasilać przez PoE. Pozwala to na prostą instalację – nawet przy dużej odległości od komputera. Kamera posiada również interfejs USB 2.0 do szybkiej konfiguracji w miejscu pracy oraz bezpośrednie wyjście analogowe 0/4-20 mA. Zewnętrzny interfejs procesowy PIF może przekazywać do 3 dowolnie definiowanych pól pomiarowych jako wyjścia analogowe lub alarmowe, co idealnie nadaje się do stosowania w systemach OEM.
Automatyczny wykrywacz hotspotów – dobrze znany z Xi 80 – niezawodnie wyłapuje poruszające się obiekty bez konieczności ponownej regulacji. Jeśli połączenie sieciowe zostanie zakłócone lub wystąpi problem z podłączonym komputerem, kamera podejmie się zadania w pełni autonomicznie i zapewni niezawodne alarmowanie w przypadku wykrycia problemu. Ta cecha sprawia, że Xi410MT jest idealna do wszystkich zastosowań związanych z prewencyjnym zabezpieczeniem przeciwpożarowym.
Podobnie jak zwykłe w serii Xi, Xi410 jest również wyposażona w elektryczny silnik do wygodnego ustawiania ostrości na odległość za pomocą bezpłatnego oprogramowania PIX Connect. Xi 410 jest skalibrowana do pomiaru temperatury w zakresie 475 °C ... 1700 °C. Klienci otrzymują gotowy do użycia pakiet zawierający wspornik montażowy, oprogramowanie, Ethernet (PoE), kabel połączeniowy IN/OUT i USB w bardzo atrakcyjnej cenie. W porównaniu z głównymi konkurentami bardzo niski pobór prądu Xi 410 wydaje się ogromną zaletą, jeśli klienci myślą o stworzeniu bezpiecznego systemu alarmowego.
Obszary zastosowania kamer termowizyjnych optris Xi410MT.
Optris XI410MT - oprócz tradycyjnych funkcji analizy obrazu, umożliwia inteligentne samodzielne wyszukiwanie celu wraz z informacją o nim na wyjściu analogowym lub cyfrowym. Kamera przemysłowa optris Xi 410MT jest wyjątkowa wszechstronna i doskonale nadaje się do wielu zadań pomiarowych, np. w inżynierii procesowej lub rozbudowanych systemach pomiarowych. Łącząc kilka interfejsów procesowych użytkownik uzyskuje możliwość bezpośredniego podpięcia kamery do sterownika wykorzystującego sygnał analogowy 4...20mA. Sygnał takowy można przyporządkować do dowolnego punktu w polu widzenia lub do np. wyszukiwania najcieplejszego miejsca w obrazie.
Kamera termowizyjna Optris Xi 410MT łączy w sobie zalety solidnego, kompaktowego pirometru i zaawansowanej kamery na podczerwień. Kamera termowizyjna Xi410 może pracować z zewnętrznym celownikiem laserowym podobnie jak w wypadku pirometrów serii CT. Wbudowana matryca mikrobolometryczna o wielkości 320x240 pikseli w połączeniu z szerokim spektrum obiektywów optycznych oraz darmowym oprogramowaniem PIC Connect stanowi o uniwersalności tego typu układu pomiarowego.
Ze względu na kompaktową konstrukcję i przystępną cenę, nowa kamera IR z lokalizatorem optris Xi idealnie nadaje się do zastosowań OEM.
Obszary zastosowania kamer termowizyjnej optris Xi 410MT.
Optris Xi410MT - oprócz tradycyjnych funkcji analizy obrazu, umożliwia inteligentne samodzielne wyszukiwanie celu wraz z informacją o nim na wyjściu analogowym lub cyfrowym. Kamera optris Xi 410MT jest wyjątkowa wszechstronna i doskonale nadaje się do wielu zadań pomiarowych w rozbudowanych systemach alarmowych.
Kamera termowizyjna Optris Xi 410MT – specyfikacja i dane techniczne
| Rozdzielczość detektora | 320 x 240 pikseli |
| Detektor | FPA, niechłodzona (12 μm) |
| Zakres spektralny | 3.9μm |
| Zakres pomiarowy | 475 °C...1700°C |
| Częstotliwość odświeżania |
Praca nieautonomiczna:
Ethernet: 320 x 240 pixels @ 30 Hz (Xi 410 MT) USB: 320 x 240 pixels @ 5 Hz (Xi 410 MT) Praca autonomiczna: 320 x 240 pixels @ 1.7 Hz (Xi 410 MT) |
| Optyka: | 11° x 8° (f = 20 mm) 17° x 13° (f = 13 mm) 29° x 21° (f = 8 mm) 41° x 30° (f = 6 mm) |
| Ostrość | ustawiana w oprogramowania, sterowana silnikiem |
| Rozdzielczość optyczna (D:S) | 550:1 (11° dla optyki) [Xi 410 MT] |
| Czułość termiczna (NETD) | 1 K @ 600 °C (Xi 410 MT) |
| Dokładność | ±2 °C lub ±2 %, która większa |
| Powtarzalność | ±1 °C lub ±1 % |
| Interfejs PC | Fast ethernet / USB 2.0 / RS485 |
| Wejście / wyjście bezpośrednie | 1x wy. 0/4-20 mA / 1 x we (analog. / binarne); izolowane |
| Interfejs procesowy przemysłowy PIF (opcja) | 3 x wyjście 0/4–20 mA lub 0-10 V lub 3 wy. alarmowe (przekaźnik), 3 x wejście (analog. lub binarne), przekaźnik bezpieczeństwa, izolacja galwaniczna, praca kaskadowa max. 3 PIF |
| Długość przewodu USB | 1 m (standard), 3m, 5 m, 10 m lub 20 m |
| Ethernet / RS485 | 100 m |
| Temperatura otoczenia | 0°C … 50°C |
| Obudowa (wymiary / stopień ochrony) | Ø 36 mm x 100 mm (M30x1) / IP 67 |
| Waga | 220 g |
| Udar / wibracje | IEC 60068-2-27 (25 G i 50 G) IEC 60068-2-6 (sinusoidalne) IEC 60068-2-64 (szerokopasmowe) |
| Zasilanie | 5-24 V DC / PoE / USB |
| Sposób montażu | poprzez uchwyt lub do statywu z gwintem 1/4-20 UNC |
| Zawartość zestawu | • Kamera Xi 410 MT • Kabel Ethernet / PoE (1 m) / USB (1 m) • Kabel I/O z blokiem zacisków (1 m) • Uchwyt montażowy z gwintem do statywu, nakrętka mocująca • Pakiet oprogramowania optris® PIX Connect |
W zestawie darmowe oprogramowanie do analizy termograficznej mierzonego obiektu optris PIX Connect
Wszystkie kamery IR są dostarczane wraz z oprogramowaniem termograficznym optris PIX Connect, które zostało opracowane specjalnie z myślą o obszernej dokumentacji i analizie obrazów termowizyjnych. Pozwala ono analizować dane temperatury w czasie rzeczywistym, a także zdalnie sterować kamerą termowizyjną. Ponadto można ustawić indywidualne poziomy alarmów dla procesu i zdefiniować wizualne lub akustyczne sygnały alarmowe.
Nasze oprogramowanie do termografii nie wymaga licencji i można je łatwo dostosować do własnych wymagań.
Opis w/w punktów
- Obraz termowizyjny z kamery
- Profil temperatury: Pokazuje temperaturę wzdłuż maks. 2 linii o dowolnym rozmiarze i pozycji na obrazie.
- Wyświetlacze kontrolne: Wyświetla wszystkie wartości temperatury w zdefiniowanych obszarach pomiarowych, takie jak najchłodniejszy punkt, najcieplejszy, temperatura przy kursorze, temperatura wewnętrzna i temperatura procesora.Ustawienia alarmów: Pasek pokazujący zdefiniowane progi temperatur dla niskiej wartości alarmowej (niebieska strzałka) i wysoki alarm (czerwony strzałka). Kolor wyświetlanych wartości zmienia się na czerwony (gdy temperatura przekracza wartość wysokiego alarmu) i na niebieski (gdy temperatura poniżej dolnej wartości alarmu).
- Temperatura wybranego obszaru pomiarowego: analizuje temperaturę zgodnie z wybranym kształtem, np. średnia temperatura w prostokącie. Wartość jest wyświetlana wewnątrz obrazu termowizyjnego i w postaci kontrolki.
- Pasek odniesienia: Pokazuje aktualne skalowanie temperatury w wybranej palecie kolorów.
- Wykres zmiany temperatury w czasie: pokazuje krzywe temperatury w czasie dla wybranego obszaru (ROI)
- Histogram: Przedstawia rozkład statystyczny pojedynczych wartości temperatury.
- Automatyczne / ręczne skalowanie palety barwnej (wyświetlany zakres temperatur): Man., (Min, max), 1σ: 1 Sigma, 3σ: 3 Sigma, OPT: Optymalizacja palety
- Sterowanie ostrością kamery: regulacja ostrości poprzez silnik elektryczny wbudowany w kamerze w celu ustawienia ostrości obrazu termowizyjnego
- Menu i pasek narzędzi (ikony)
- Ikona umożliwiająca przełączanie między paletami kolorów
- Pasek stanu: numer seryjny, aktualny obiektyw, zakres temperatur, położenie kursora, liczba klatek na sekundę, emisyjność, temperatura otoczenia, status przysłony

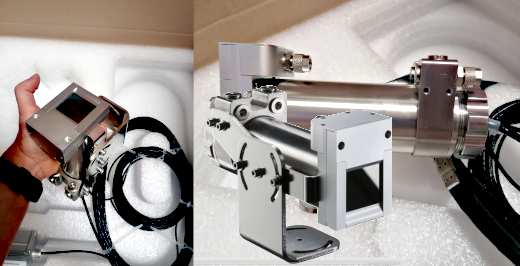

Nowość - obudowa do +250°C:
ACXIW obudowa chłodzona wodą dla kamer serii XI, praca do temperatury otoczenia + 250°C, w zestawie uchwyty montażowe regulowane w dwóch osiach (wymaga odpowiednich akcesoriów do chłodzenia wodą).
Akcesoria montażowe w/w obudowy bez lub z przedmuchem sprężonym powietrzem:
- ACXI400WAK1 Kit dla Xi 400 chłodzenie wodą (wykorzystanie bez przedmuchu powietrzem)
- ACXI400WAK2 Kit dla Xi 400 chłodzenie wodą (wykorzystanie z przedmuchem powietrza)
Przedmuch soczewki sprężonym powietrzem z szkłem ochronnym - ACXIAPL laminarny nadmuch, w zestawie z szkłem ochronnym (krzemowe)
Ruchoma przysłona zabezpieczająca, współpracująca z przedmuchem lub przedmuchem i chłodzeniem wodnym
- ACXIS Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (samodzielnie lub z przedmuchem laminarnym powietrzem)
- ACXISW Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (z przedmuchem laminarnym powietrzem lub chłodzeniem wodą)
Akcesoria montażowe ruchomej przesłony:
- ACXIAPLAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przedmuchem lub przedmuchem i przesłoną)
- ACXISAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przesłoną)
W opcji dostępna wersja obudowy zewnętrznej do kamer serii XI:
Do pobrania:
 |
Karta katalogowa: Kamera termowizyjna optris XI410MT |
|
Instrukcja obsługi: Instrukcja kamera termowizyjna Optris Xi80 i Xi400 |
|
Dodatkowo akcesoria, przedmuch soczewki: Akcesoria do kamer serii XI |
|
Obudowa zewnętrzna do kamer serii Xi: Obudowa zewnętrzna do kamer OPTRIS serii Xi |
|
Interfejs przemysłowy: Interfejs przemysłowy do kamer PI |
|
Konwerter danych RAVI do XLS: Konwerter danych |
|
