Dane ogólne:

Kluczowe zastosowania:

• Kontrola pieców i procesów produkcyjnych
• Pomiar temperatury ładunków wewnątrz gorących pieców przemysłowych, bez blokowania pomiaru przez płomienie lub spaliny.
• Przemysł szklarski - pomiar temperatury stopionego szkła lub kontrola procesów szklarskich poprzez ogrzewana płomieniem przy równoczesnej małej głębokości penetracji szkła przy tej długości fali.
• Środowiska o wysokiej temperaturze: monitorowanie temperatury części metalowych, ceramiki i innych materiałów w trudnych warunkach, w których kontakt fizyczny jest niemożliwy lub niebezpieczny.
• Korekcja promieniowania tła - kamery 3,9 µm są mniej podatne na wpływ wysokiego promieniowania tła w porównaniu z krótszymi długościami fal, co może mieć kluczowe znaczenie dla dokładnych pomiarów w piecach wysokotemperaturowych.
• Szybko poruszające się obiekty - długość fali 3,9µm jest odpowiednia do zastosowań z szybko poruszającymi się obiektami ze względu na krótki czas reakcji

Opis kamery firmy OPTRIS:

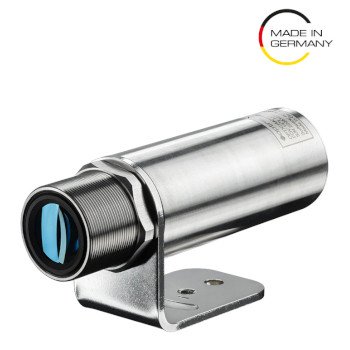

Kamera Xi 320 MT charakteryzuje się optyką o wysokiej rozdzielczości, która osiąga stosunek odległości do punktu (D/S) wynoszący 550:1 przy zastosowaniu optyki 11°, co umożliwia monitorowanie małych obiektów z bezpiecznej odległości. Zdalna regulacja ostrości z napędem silnikowym zapewnia stałą ostrość obrazu przy zmiennych odległościach roboczych. Kompaktowa, wytrzymała obudowa o stopniu ochrony IP67 zapewnia stabilną pracę w wymagających warunkach przemysłowych. Nadaje się do stałej instalacji w liniach produkcyjnych lub integracji z istniejącymi systemami monitorowania, dostarczając ciągłe i precyzyjne dane temperaturowe.

Kamera Xi 320 MT wykorzystuje niechłodzony detektor z matrycą o rastrze 12 µm, co przyczynia się do powstania solidnego i bezobsługowego systemu obrazowania. W przeciwieństwie do tradycyjnych skanerów liniowych, detektor dwuwymiarowy generuje pełne radiometryczne obrazy termiczne, umożliwiając wizualizację rozkładu temperatury i natychmiastowe wykrywanie nieregularności termicznych. Funkcje te wspierają takie aplikacje, jak wykrywanie gorących punktów, sterowanie procesami i zapewnienie jakości w produkcji przemysłowej i przetwórstwie materiałów.

Kamera termowizyjna zapewnia łączność poprzez szybki interfejs Ethernet obsługujący częstotliwość odświeżania 30 Hz oraz interfejs USB 2.0 działający z częstotliwością 5 Hz. Wartości temperatury mogą być przesyłane bezpośrednio przez kanał analogowy. Wszystkie sygnały są izolowane elektrycznie, co zapewnia niezawodną pracę w środowiskach przemysłowych. Dostępne opcje zasilania to 5…30 V DC, Power over Ethernet (PoE) lub USB.

Kamera Optris Xi 320 MT jest dostarczana z pakietem oprogramowania PIX Connect, który obsługuje kompleksową analizę termiczną, rejestrację i raportowanie. Oprogramowanie obejmuje takie funkcje, jak skanowanie liniowe, łączenie obrazów, automatyczne wykrywanie punktów oraz korekcję efektu wielkości źródła za pomocą zaawansowanych algorytmów. Wbudowana funkcja serwera WWW umożliwia zdalne monitorowanie i sterowanie kamerą za pośrednictwem dowolnej standardowej przeglądarki. Dostępne są zestawy narzędzi programistycznych dla deweloperów i integratorów systemów, umożliwiające integrację kamery z niestandardowymi platformami monitoringu lub automatyzacji.

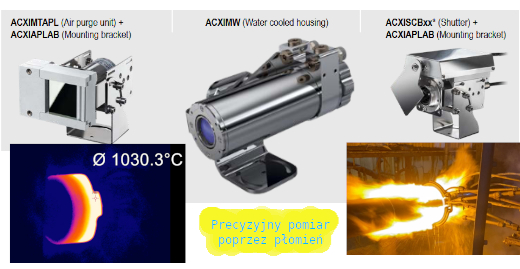

Szeroka gama akcesoriów rozszerza funkcjonalność kamery w ekstremalnych warunkach. Obudowa chłodzona cieczą umożliwia pracę w temperaturach otoczenia do 250°C. Przedmuch powietrza z okienkiem ochronnym zapewnia przejrzystość optyczną w zapylonych środowiskach. Dodatkowe akcesoria obejmują opcje montażu mechanicznego, kable przemysłowe i złącza elektryczne.

Połączenie precyzyjnego pomiaru temperatury poprzez płomienie, solidnej konstrukcji i zaawansowanej łączności pozycjonuje kamerę Optris Xi 320 MT jako urządzenie referencyjne do obrazowania w średniofalowym zakresie pasma podczerwieni w przemyśle metalurgicznym, ceramicznym i chemicznym.
