Opis

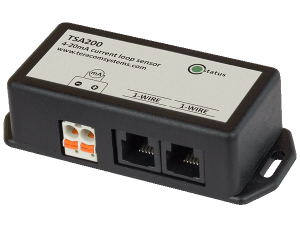

TSA200 to przetwornik sygnału pętli prądowej 0-20mA/4-20mA z interfejsem komunikacyjnym 1-wire. Pętla prądowa jest izolowana galwanicznie od interfejsu.
Urządzenie komunikuje się za pomocą magistrali 1-wire. Każdy czujnik posiada unikalny 64-bitowy adres sprzętowy. Pozwala to na pracękilku czujników na wspólnej magistrali 1-wire.
Czujnik posiada 2 złącza RJ11 co ułatiwa łączenie wielu urządzeń w magistralę. Czujnik można podłączyć do niemal każdego przetwornika pomiarowego z wyjściem 0-20/4-20mA. Odzcyty sygnału w mA mogą byćprzeliczane na inne jednostki przy pomocy mnożnika i offsetu w module.
Czujnik może być używany do pomiarów parametrów eletrycznych i nieelektrycznych – ciśnienia, poziomu cieczy, stężenia gazu, oświetlenia, odczynu (pH), itp.
TSA200 jest urządzeniem pasywnym, dla niektórych aplikacji może być wymagane zasilanie zewnętrzne – typowo 12/24/36VDC.
Własności
- Galwaniczna izolacja wejścia od interfejsu 1-wire
- 10-bitowa rozdzielczość
- Świetna stabilność długoczasowa
- Stopień ochrony IP30
- Bardzo niski pobór mocy
- Unikalny 64-bitowy adres sprzętowy

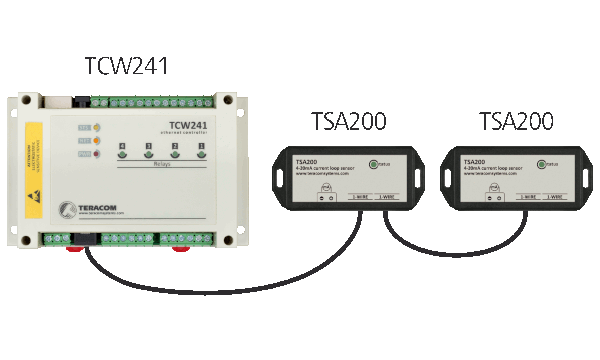

Przykład zastosowania
Mapowanie magazynów, komór, zgodnie 21CFR Part11
