Opis

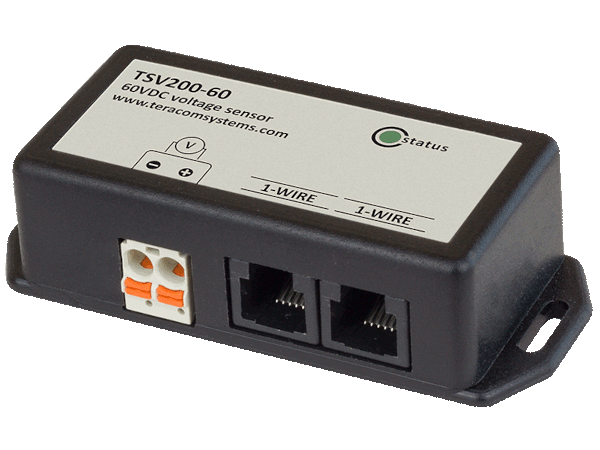

TSV200 jest czujnikiem napięcia z cyfrowym interfejsem 1-wire i galwaniczną separacją od wejścia. Jest to niedroga opcja dla monitoringu napięcia DC. Wbudowany układ przetwarzania sygnału zapewnia skalibrowany pomiar z 10-bitową rozdzielczością.
Czujnik nadaje się do pomiarów napięcia systemów telekomunikacyjnych (standardowo -48VDC), systemów solarnych, monitoringu akumulatorów, automatyki przemysłowej, itp.
Czujnik napięcia TSV200 komunikuje sięza pomocą magistrali 1-wire. Każdy czujnik posiada unikalny 64-bitowy adres sprzętowy, pozwalający na podłączenie kilku urządzeń do tej samej magistrali 1-wire.
Dwa złącza RJ11 w czujniku TSV200 pozwalają na łatwe łączenie wielu czujników w magistralę. Napięcie mierzone podłącza się za pomocą bezśrubowych zacisków.
Własności
- Galwaniczna izolacja napięcia DC od magistrali 1-wire
- 10-bitowa rozdzielczość
- Świetna stabilność długoczasowa
- Stopień ochrony IP30
- Bardzo niski pobór mocy
- Unikalny 64-bitowy adres sprzętowy dla obsługi wielu czujników
Zastosowania
- Monitoring procesu ładowania / rozładowania akumulatorów
- Galwanicznie izolowany monitoring napięcia w procesach przemysłowych
- Monitoring napięcia paneli solarnych
- Pomiary napięcia w systemach telekomunikacyjnych

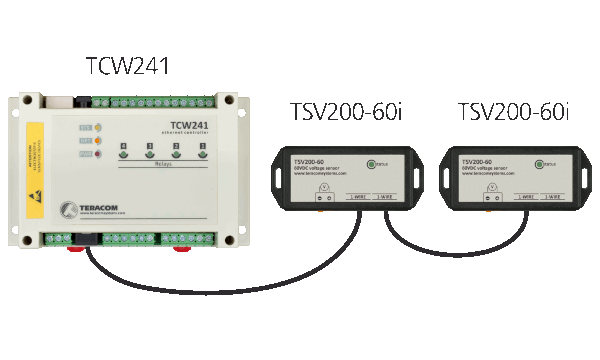

Przykład zastosowania
