Opis

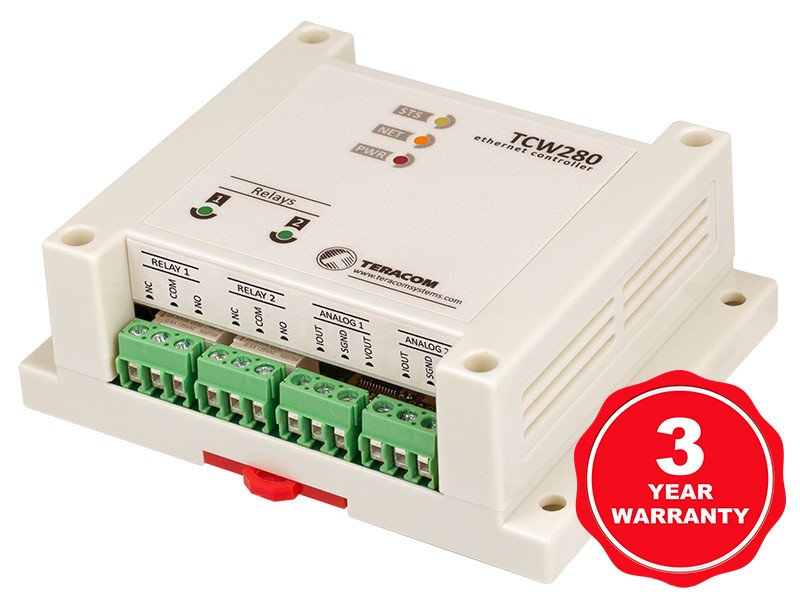

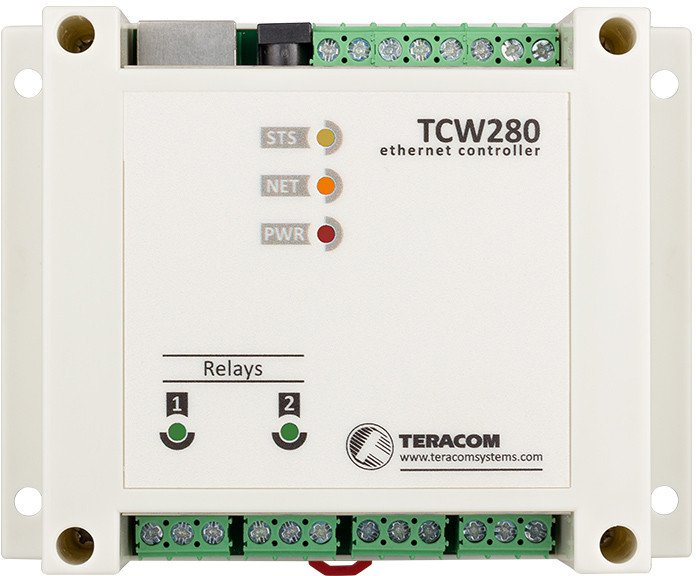

Moduł wyjść analogowych obsługuje 2 kanały mogące pracować jako napięciowe lub prądowe. Konfiguracja odbywa się przez przeglądarkę internetową. Dostępnymi sygnałami wyjściowymi są 0-20mA, 4-20mA, 0-24mA, 0-5V i 0-10V. Obydwa kanały posiadają rozdzielczość 12-bitową.
Urządzenie posiada 4 wyjścia cyfrowe z otwartym drenem. Wszystkie mogą być skonfigurowane jako zwykłe wyjścia dwustanowe (On/Off) albo PWM. W trybie PWM, wyjście może pracować z częstotliwością do 2000Hz z rozdzielczością 10-bitową. Wyjścia analogowe i cyfrowe z otwartym drenem są galwanicznie odseparowane od zasilania modułu. Wytrzymałość izolacja między tymi blokami wynosi 1000VDC.
Moduł posiada także 2 przekaźniki ze stykami normalnie rozwartymi (NO) i normalnie zwartymi (NC). Przekaźnikami można sterować ręcznie poprzez przeglądarkę internetową albo poprzez aplikacje obsługujące protokoły M2M – SNMP, HTTP API lub MODBUS TCP/IP.
Urządzenie obsługuje zaawansowane funkcje harmonogramu. Można zdefiniować cztery harmonogramy dla pojedynczych (jednokrotnych) lub powtarzalnych (tygodniowo) zadań. Rozdzielczość okresu czasu wynosi 100ms. Wbudowany zegar RTC (zegara czasu rzeczywistego) wraz z synchronizacją z serwerem czasu zapewnia wysoką dokładność podczas wykonywania zaprogramowanych harmonogramów zadań. Harmonogramy można aktywować automatycznie za pomocą wyjść przekaźnikowych lub cyfrowych z otwartym drenem.
Własności
- 2 wyjścia analogowe prądowe lub napięciowe
- 4 wyjścia typu otwarty dren
- 2 wyjścia przekaźnikowe ze stykami NO/NC
- Obsługa protokołu MODBUS TCP
- Obsługa protokołu SNMP v.2 z wysyłaniem trapów do 5 odbiorców
- Zabezpieczona hasłem konfiguracja przez przeglądarkę internetową
- Okresowe wysyłanie komunikatów HTTP Post do systemów klient-serwer
- Pliki statusu XML/JSON
- Obsługa rozkazów HTTP API
- Obsługa protokołu NTP
- Obsługa dynamicznego DNS (DynDNS, No-IP i DNS-O-Matic)
- Zapisywania i odtwarzanie kopii zapasowej konfiguracji dla ich powielania
- Zdalna aktualizacja firmware
Główne obszary zastosowań
- Automatyka przemysłowa
- Zdalne sterowanie zaworami/siłownikami
- Sterowanie procesami według harmonogramów
- Sterowanie jasnością oświetlenia LED
- Integralna część małych i większych systemów SCADA
Przykłady zastosowania
Demo online panelu zarządzania modułem: http://212.25.45.120:60280/
Logowanie: admin/admin
