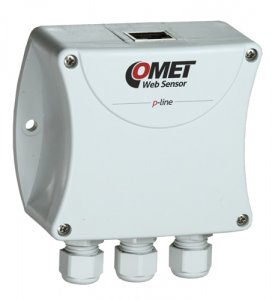

Wejście analog na ethernet P2520

Nr kat.: P2520
+

Przetwornik przemysłowy z podwójnym wejściem analogowym oraz wyjściem ethernet. Czujnik Web przeznaczony jest do pomiaru parametrów z dwóch wejść prądowych. Można podłączyć dwa dowolne przetworniki z wyjściem z dwóch pętli prądowych 0-(4-20mA) do sieci Ethernet. Sygnał prądowy można dowolnie przeliczyć na fizyczne wartości mierzone podłączonych czujników. Czujniki mogą być zasilane bezpośrednio z P2520 Converter. Wejścia prądowe nie są izolowane galwanicznie.

ZASTOSOWANIE:
Automatyka przemysłowa i kontrola procesów
Web sensor P2520 jest idealnym rozwiązaniem do zdalnego monitoringu i rejestracji danych z zdarzeń krytycznych w procesach kontroli automatyki. P2520 umożliwia podłączenie do dwóch czujników z wyjściem prądowym do sieci Ethernet. Przewody długich pętli prądowych można zastąpić siecią Ethernet. Ethernet redukuje koszty instalacji i przyspieszyć wdrażanie systemu.
p2520 1
Zarządzanie instalacją HVAC budynków
Wyjścia analogowe przetworników czy to przepływu lub prędkości czy też T i RH można podpiąć bezpośrednio do sieci ethernet a dalej do oprogramowania DBS, wraz z alertami poprzez e-mail. Web Sensor P2520 jest skutecznym sposobem, na uzyskanie danych z czujników z wyjściem prądowym. Do liczących koszty w cenie dostępny jest program bezpłatny SensorReader.

Aplikacje:

Zakłady przemysłowe produkcyjne Monitoring dla przemysłu spożywczego, farmaceutycznego, przemysłu lotniczego, itp.

OpisWartość
Wyjście Ethernet
Wejście 0-20mA
Konstrukcja dla zewnętrznych przetworników
Rodzaj obudowy Przemysłowa
Pomiar temperatury brak
Wyjście przekaźnikowe brak
Wyjście dwustanowe brak
Wyświetlacz brak
Dokładność wejścia prądowego ±0.1%zakresu od 0°C do +50°C
±0.3%zakresu od -30°C do +80°C
Rozdzielczość 1uA
przetwornik analog/cyfra 24bit
Impedancja wejścia 20Ω
Interwał pomiarowy 1s
Zakres temperatury pracy -30 to +80°C
Stopień ochrony obudowy IP30
przyłącze LAN RJ-45 connector, 10Base-T or 100Base-TX
Protokoły komunikacyjne WWW, ModbusTCP, SNMPv1, SOAP, XML
Protokoły alarmowe E-mail, SNMP Trap, Syslog

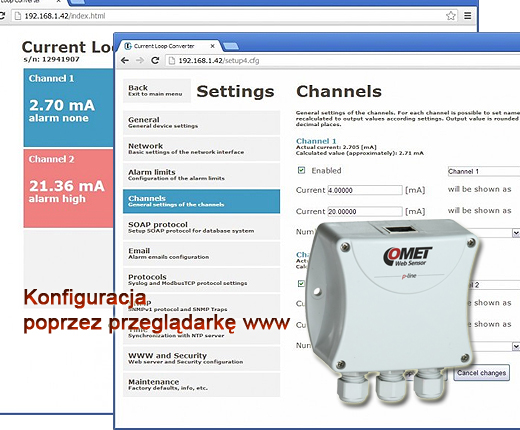

Konfiguracja poprzez przeglądarkę www
Zasilanie 9V ~ 30V, max. pobór prądu 1W bez zewnętrznych czujników
Przyłącze zasilające złączka wewnętrzna
Wymiary 88.5 x 126 x 39.5 mm (W x H x D)
Waga ok. 150g
Gwarancja 2 lata

Sposoby komunikacji

Modbus: Za pomocą protokołu Modbus jest możliwy odczyt mierzonych parametrów, ustalanie wartości limitów alarmowych, kalibracja sondy, odczyt wersji firmware'u. Jest możliwa jednoczesna komunikacja za pomocą trzech portów. Standardowo pierwszym z nich jest port numer 501 a kolejne dwa są definiowane przez użytkownika.
Telnet: Port 9999 pozwala na ustawienie limitów alarmowych (limity dolne i górne dla CO2, histerezy i opóźnienia), numery portów Modbus oraz porty Konsoli Informacyjnej, adresy e-mail, adresy SNMP, opis przetwornika, czas odświeżania strony www, uaktywnienie każdego kanału komunikacyjnego. Zabezpieczenie hasłem tego portu jest aktywne
SOAP: Przetworniki moga wysłać aktualne dane pomiarowe w formacie SOAP z zaprogramowanym wcześniej interwałem 10s...65535s w przypadku braku transmisji informacja z trapem ostrzeżenia
Strony WWW: Klient może zaprojektować stronę www w której wyświetlane są aktualne wartości mierzone, limity alarmowe i stany alarmów. Nie ma możliwości modyfikacji nastaw w tym trybie
SNMP: Jest możliwy odczyt aktualnie mierzonych wartości i limitów alarmowych. W razie wystąpienia alarmu, komunikat alarmowy (trap) jest przesyłany na adresy zdefiniowane przez użytkownika
E-mail: W razie wystąpienia alarmu jest wysyłany ostrzegawczy e-mail na adresy zdefiniowane przez użytkownika (maksymalnie 3 adresy)


Dostępne są następujące opcje sygnalizacji alarmu:

E-mail: W przypadku powstania alarmu wiadomość e-mail zostanie wysłany na adresy zdefiniowane przez użytkownika (maksymalnie trzy adresy) lub poprzez skrytkę e-mail na telefon komórkowy jako SMS. Obsługiwana jest podstawowa autoryzacja SMTP.

SNMP: W przypadku przekroczenia nastawionego poziomu trap ostrzegawczy jest wysyłany do użytkowników określonych adresów IP (maksymalnie 3 adresy).

Strony WWW: W przypadku przekroczenia nastawionej wartości aktywny alarm wyświetlany jest na stronie www.

Syslog: Online przetwornik umożliwia wysyłanie wiadomości tekstowych z określonych zdarzeń do wybranego serwera syslog. Na przykład po restarcie przetwornika, aktywacji alarmu, błędu komunikacji SNTP, po zmianie firmware, skończenia alarmu, błędu komunikacji SOAP.

T5540_all

Kompaktowa konstrukcja zapewnia maksymalną stabilność pomiarową. Obok zamieszczono przykładowy wygląd menu przetwornika poprzez publiczny adres IP.T5540_7

Przetwornik posiada możliwość synchronizacji czasu. Dodatkowo możliwość podglądu danych historycznych. Kliknij link obok.

Przetwornik współpracuje z wieloma systemami typu SCADA. Funkcjonalność testowano m.in. z programami:

LabVIEW firmy National Instruments, poprzez darmowe biblioteki Modbus dla LabVIEW. Dostępny jest przykład wykonany do przeglądania aktualnych wartości i wykresów z Tx5xx Powstał w LabVIEW 8.5: Tx5xx-Ethernet.vi

TIRS.NET - przetworniki są bezpośrednio obsługiwane przez TIRS.NET programu z Coral sro.

Testowano funkcjonalność również z programem ControlWeb

Oprogramowanie z bazą danych DBS:

T5540_8


System DBS umożliwia:

  • Akwizycję danych z czujników Comet dołączonych do sieci Ethernet lub czujników podłączonych przez modem do sieci GSM.
  • Podgląd wybranych kanałów z dowolnego czujnika Comet wraz z wybranymi kanałami z innych czujników Comet (tj. porównywanie / monitoring wartości z różnych punktów pomiarowych).
  • Prezentację danych z różnych urządzeń Comet połączoną w jednej tabeli lub na jednym wykresie.
  • Przedstawienie danych (temperatura, wilgotność, ciśnienie, stan binarny, itp.), stan alarmowy.
  • Wyboru dowolnego okresu czasu do analizy.
  • Drukowanie, eksport do PDF - tabela i wykres. Eksport do innych formatów, w celu późniejszego przetwarzania.
  • Online wizualizacja wartości rzeczywistych i alarmów.
  • Online graficzna wizualizacja pomiarów w przedziałach czasowych. To znaczy wykres przedstawia faktyczne dane, np. z ostatniej godziny. Długość historii można dowolnie ustawiać. Wykres zostanie automatycznie zaktualizowany.

Zaletą jest prosty system rozbudowy:

Podłączenie czujników jest bardzo łatwe dzięki protokołowi komunikacyjnemu SOAP. Należy tylko wpisać adres serwera i podłączyć czujnik do sieci intranet / Ethernet. Możliwym jest zbudowanie dużego systemu akwizycji danych. Protokół SOAP jest powszechnie stosowany w Internecie. Archiwizacji danych można dokonać z czujników umieszczonych na całym świecie. System może być rozszerzony o inne urządzenia Comet bez jakichkolwiek opłat. Zakup DBS Sensor Monitor pozwala na przechwytywanie danych z np. 2, 10 lub 100 czujników. Dodatkowo można dokupić osobno przeglądarki DBV Database Viewer o ile pojawi się taka potrzeba. Przeglądarka umożliwia podgląd danych z różnych miejsc w sieci internet lub lokalnej. Uniwersalna przeglądarka bazy danych pozwala na wyświetlenie danych z wszystkich urządzeń Comet - rejestratorów danych Sxxxx, Gxxxx, MS5, MS6 i czujników z wyjściem ethernet P85xx, Tx5xx, Hx5xx.

Administracja systemu umożliwia:

  • Wymianę urządzenie w bazie danych.
  • Utworzenie kopii zapasowej bazy danych.
  • Zdiagnozowanie stanów błędu.
  • Zarządzanie kontami użytkowników.
  • Określenie praw dostępu do bazy danych.
  • Baza danych jest zabezpieczona przed uszkodzeniem przez osobę nieupoważnioną.

System oparty jest na stabilnym i popularnej darmowej platformie Microsoft SQL lub MySQL.

Instalacja i administracja jest bardzo prosta.

Akcesoria opcjonalne:

Zasilacz ac/dc 230Vac na 12Vdc/0.5A
Kod: A1515
Zasilacz
Splitter TL-POE10R - PoE (zasilanie z sieci PoE)
Kod: TL-POE
Splitter
Adapter wifi TP-LINK-TL WA5110G
Kod: TP-LINK-TL
Adapter wifi
Uchwyt montażowy do szafy rack 19"
Kod: MP046
Uchwyt montażowy
