Opis

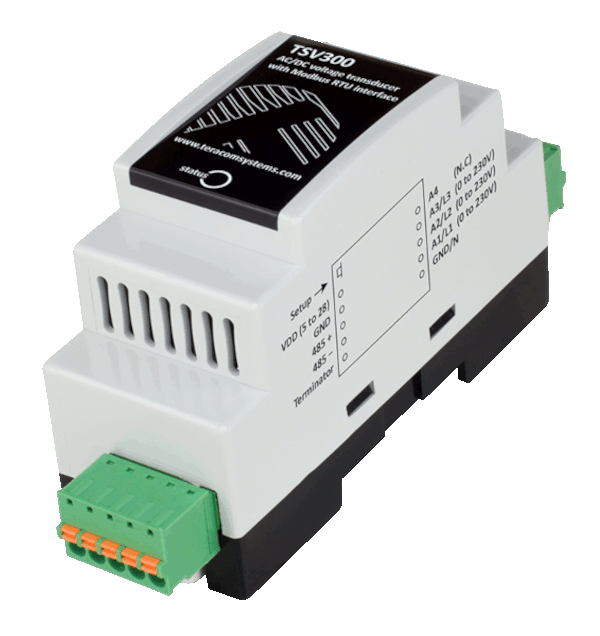

Przetwornik napięcia AC TSV300 został zaprojektowany do precyzyjnych pomiarów rzeczywistego napięcia skutecznego (true RMS). Bezproblemowo obsługuje sieci 50 i 60 Hz, co czyni go niezwykle wszechstronnym w różnych zastosowaniach. Ponadto przetwornik może być także wykorzystywany do pomiaru i monitorowania napięcia DC.
Dzięki rozdzielczości 24-bitowej i dokładności lepszej niż 0.5%, TSV300 zapewnia niezawodne i dokładne pozyskiwanie danych. Bezpieczeństwo jest najważniejsze, co odzwierciedla jego solidne napięcie izolacji roboczej 1500 Vrms, gwarantujące bezpieczną pracę w różnych środowiskach.
Wysoka rezystancja wejściowa przekraczająca 2.4 MΩ minimalizuje zakłócenia, zwiększając dokładność pomiaru. Montaż na szynie DIN ułatwia integrację z różnymi konfiguracjami. Szeroki zakres napięcia zasilania (od 5 do 28 V DC) zapewnia elastyczność, a zaciski bezśrubowe upraszczają montaż.
Do swojej wszechstronności TSV300 dodaje obsługę komunikacji MODBUS RTU, dostarczając dane zarówno w 16-bitowych formatach całkowitych, jak i 32-bitowych formatach zmiennoprzecinkowych. Ta możliwość komunikacji zwiększa jego kompatybilność z różnymi systemami i konfiguracjami akwizycji danych. Co godne uwagi, przetwornik obsługuje szeroki zakres napięcia wejściowego AC, obejmujący standardowe napięcia występujące w różnych krajach.
Podsumowując, TSV300 stanowi kompleksowe rozwiązanie do precyzyjnych i adaptowalnych pomiarów napięcia AC lub DC. Jego najnowocześniejsza technologia w połączeniu z przyjaznymi dla użytkownika funkcjami sprawia, że jest to idealny wybór do różnych zastosowań.
Bez względu na to, czy priorytetem jest dokładność, bezpieczeństwo czy łatwość integracji, TSV300 spełnia wszystkie wymagania, zapewniając niezawodne pomiary napięcia dla konkretnych potrzeb.
Własności
- Rozdzielczość 24-bitowa
- 1500 Vrms izolacji roboczej między wejściami i interfejsem
- Niskie zużycie energii
- Szeroki zakres napięcia zasilania – 5…28 VDC
- Interfejs RS-485 obsługujący do 63 węzłów
- Wbudowany rezystor końcowy 120Ω
- Montaż na szynie DIN
- Aktualizacja oprogramowania układowego za pośrednictwem interfejsu
Zastosowania
- Automatyka przemysłowa: moduł może odgrywać kluczową rolę w systemach automatyki przemysłowej, zapewniając dokładne pomiary napięcia do monitorowania i sterowania sprzętem.
- Centra danych: TSV300 może przyczynić się do niezawodności dystrybucji energii w centrach danych, zapewniając dokładne pomiary napięcia dla krytycznego sprzętu.
- Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja): może być stosowany w systemach HVAC do pomiaru i kontrolowania napięć prądu przemiennego, zapewniając wydajną i bezpieczną pracę.
- Inteligentne sieci: TSV300 można zintegrować z systemami inteligentnych sieci w celu monitorowania i zarządzania poziomami napięcia prądu przemiennego, przyczyniając się do stabilności i niezawodności sieci.
Urządzenia współpracujące

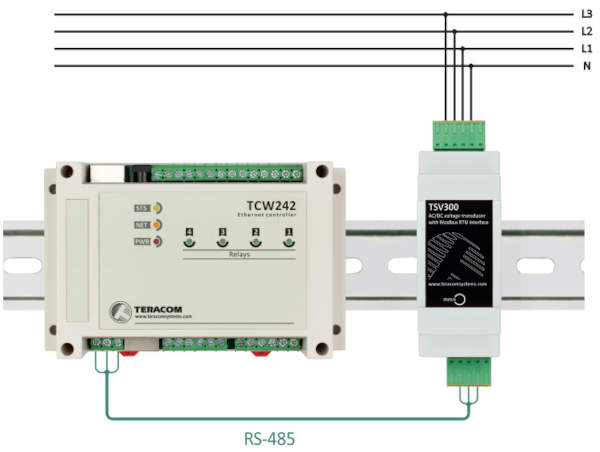

Przykład zastosowania
