Model dostępny jest w 6 różnych zestawach. Mierzy ogólne parametry hałasu środowiskowego oraz w miejscu pracy, gdzie analiza pasma oktawowego jest konieczna do skutecznego doboru ochronników słuchu. Dodatkowo posiada możliwośc wypinania mikrofonu i wpinania przedłużek na kablu.
Cechy:
- Łatwa w użyciu funkcja „włącz i pracuj”.
- Wyświetlacz i pomiary oznaczone kolorami.
- Wstępnie skonfigurowane ustawienia do pomiarów środowiskowych i zawodowych.
- Pojedynczy zakres pomiarowy 140 dB, bez konieczności regulacji zakresu.
- Znaczniki danych i funkcja kasowania.
- Nagrywanie dźwięku (notatki głosowe, zdarzenia i znaczniki).
- Rejestrowanie zdarzeń wywołanych poziomem.
- Pomiary w czasie rzeczywistym w oktawach i 1/3 oktawy.
- Jednoczesny pomiar wszystkich parametrów ze wszystkimi wagami częstotliwości i czasu.
- Najnowsza technologia cyfrowa z kolorowym wyświetlaczem TFT o wysokiej rozdzielczości.
- Dostępne modele klasy 1 lub klasy 2.
- Pamięć 2 GB na ponad rok przechowywania danych.
Szczegóły produktu

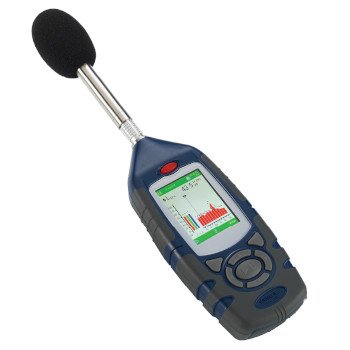

Mierniki poziomu dźwięku CEL-63x są najbardziej wszechstronnymi miernikami dostępnymi na rynku; idealnie nadają się do pomiaru hałasu w miejscu pracy (ISO9612, OSHA). Ich funkcje zapewniają zgodność z przepisami dotyczącymi hałasu w miejscu pracy i są zaprojektowane tak, aby spełniać różnorodne potrzeby profesjonalistów w zakresie monitorowania hałasu w miejscu pracy i w przemyśle.
W przypadku hałasu w miejscu pracy miernik poziomu dźwięku CEL-63x został zaprojektowany tak, aby pomiary były jak najszybsze i jak najprostsze. Wyświetlane informacje mogą być tak proste lub tak kompleksowe, jak to konieczne, a wszystkie parametry pomiarowe są zapisywane jednocześnie, dzięki czemu nie ma możliwości wykonania nieprawidłowych pomiarów. Po skalibrowaniu urządzenia za pomocą kalibratora CEL-120 daty i godziny kalibracji są zapisywane i mogą być pobrane do oprogramowania Casella Insight, co pozwala zweryfikować dokładność pomiarów. Pomiary średnie i szczytowe są wykonywane w tym samym czasie, więc w przypadku tych zastosowań związanych z hałasem w miejscu pracy wystarczy wykonać tylko jeden pomiar.
Można zapisać do 60 godzin plików audio, które są powszechnie używane do identyfikacji źródeł hałasu. Zapisane pliki audio można odtwarzać na urządzeniu za pomocą słuchawek lub pobrać do oprogramowania Casella Insight. Urządzenie posiada również funkcję znaczników danych i kasowania.
Dostępne jako pojedyncze urządzenie lub jako część zestawu.
Cechy i zalety
- Wstępnie skonfigurowane ustawienia do pomiarów w miejscu pracy
- Zgodność z normami ANSI S1.4 i IEC61672
- Notatki głosowe do opisywania pomiarów
- Pojedynczy zakres pomiarowy do 140 dB, bez konieczności regulacji zakresu
- Znaczniki danych, funkcja kasowania i nagrywanie audio
- Dostępne modele klasy 1 lub klasy 2
- Pamięć 2 GB na ponad rok przechowywania danych
- Wyjmowany przedwzmacniacz
- Zasilanie trzema bateriami AA zapewniające ponad 10 godzin pracy
- 2 lata gwarancji
- Wyjście USB do komputera z dołączonym oprogramowaniem
- Certyfikat kalibracji
Zastosowania
- Pomiar hałasu w miejscu pracy
- Ocena hałasu w miejscu pracy zgodnie z normą ISO9612, OSHA 29CFR 1910.95
- Obliczanie narażenia na hałas
- Zapewnienie zgodności z przepisami dotyczącymi hałasu w miejscu pracy

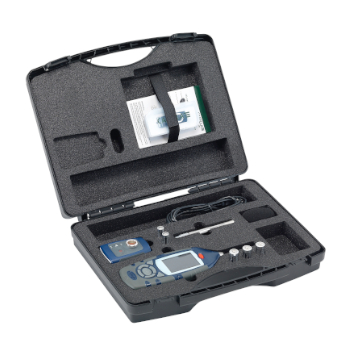

Zestawy mierników poziomu dźwięku zawierają
- Miernik poziomu hałasu Casella 632A
- Kalibrator akustyczny
- Osłona przeciwwiatrowa
- Statyw (opcjonalnie, w zależności od wersji zestawu)
- Kabel USB do przesyłania danych
- Walizka transportowa
- Baterie
- Oprogramowanie do zarządzania danymi Insight
- Instrukcja obsługi i skrócona instrukcja obsługi
Pobieranie oprogramowania: aby pobrać odpowiednie oprogramowanie, odwiedź stronę Casella poświęconą oprogramowaniu i oprogramowaniu układowemu.
Pomiary hałasu środowiskowego
- Dane można oznaczyć jako istotne zdarzenia, a następnie pozostałe nieistotne usunąć w oprogramowaniu Insight.
- Istnieje możliwość przechowywania do 60 godzin plików audio, powszechnie wykorzystywanych do identyfikacji źródeł hałasu. Przechowywane pliki audio można odtwarzać na urządzeniu za pomocą słuchawek lub pobrać do oprogramowania Casella Insight.
- W przypadku monitorowania bezobsługowego trybu zdarzeń (CEL-633) umożliwia ustawienie poziomów wyzwalania (dB), dzięki czemu dodatkowe dane (np. Leq, Lmax) są przechowywane wraz z plikiem audio do późniejszego odtworzenia lub analizy, a także profil w odstępach co 10 ms.
- Dostępny jest zestaw do monitorowania hałasu środowiskowego, który chroni urządzenie i mikrofon przed warunkami atmosferycznymi i umożliwia monitorowanie bezobsługowe przez okres do 10 dni.
- Jednoczesny pomiar szerokopasmowy i pomiar częstotliwości
- Znaczniki danych
- Funkcja kasowania wstecznego
- Analiza częstotliwości w czasie rzeczywistym
- Pojedynczy zakres pomiarowy
- Wyzwalane przechwytywanie „zdarzeń”
Wybór modelu serii 63x
Funkcjonalność modelu: dostępne są 2 modele. Proszę sprawdzić w poniższej tabeli wyboru modeli, który model jest potrzebny (np. CEL-632). Następnie proszę wybrać wymagania dotyczące analizy częstotliwości, dodając literę „A” dla pasma szerokopasmowego, „B” dla pasma oktawowego i „C” dla pasma tercjowego ⅓ oktawy, np. CEL-632C. Następnie dodaj cyfrę 1 lub 2, aby określić klasę dokładności, np. CEL-632C1. Każdy przyrząd jest dostarczany w komplecie ze standardową walizką, osłoną przeciwwiatrową i certyfikatem kalibracji.
Zestawy przyrządów
Aby zamówić zestaw przyrządów, należy dodać /K1 do numeru części przyrządu, np. CEL-632C1/K1. Zestawy przyrządów zawierają odpowiedni przyrząd, kalibrator akustyczny (CEL-120), kabel USB do pobierania danych, baterie, certyfikaty kalibracji i walizkę wykonawczą.
Unowocześniona seria sonometrów CEL-630 posiada nowe funkcje, w tym:
- Historia pomiarów w czasie (do wyboru od 1s do 30min)
- Większa pamięć (999 przebiegów)
- Notatki głosowe (do 33 godzin przechowywania dźwięku)
Wszystkie zestawy są dostarczane z kalibratorem akustycznym CEL-120, futerałem, osłoną mikrofonu, kablem USB, instrukcją obsługi i oprogramowaniem do zarządzania danymi Casella Insight.
Cechy:

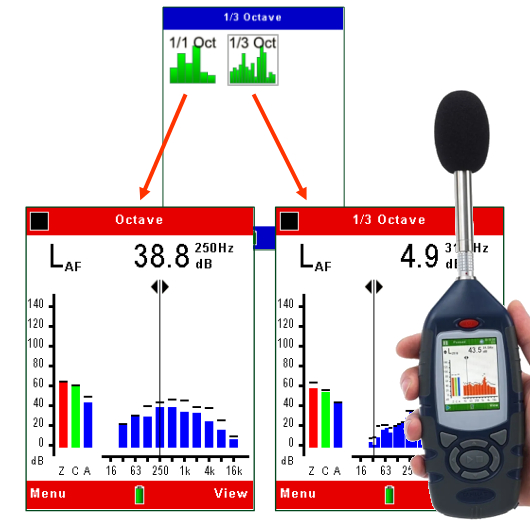

- Pomiar pasm oktawowych i tercjowych w czasie rzeczywistym w zależności od wybranego modelu
- Łatwy dobór środków ochrony słuchu (metody oktawowe lub HML)
- Kolorowy wyświetlacz, prosta obsługa
- Pełny pojedynczy zakres pomiarowy wraz z trybem w oktawach i (lub) tercjach
- Dostępne modele IEC 61762 klasy 1 lub klasy 2
- Jednoczesny pomiar wszystkich parametrów hałasu w miejscu pracy
Seria CEL-63X obejmuje modele CEL-630, CEL-631, CEL-632 i CEL-633, które mają dodatkowe funkcje w porównaniu z podobnymi miernikami serii CEL-62X. Jedną z kluczowych zmian w serii CEL-63X jest możliwość zdalnego podłączenia mikrofonu i przedwzmacniacza za pomocą odpowiedniego przedłużacza. Kolejną kluczową zaletą jest możliwość wyboru modelu z funkcją rejestrowania danych historycznych w celu gromadzenia próbek hałasu w regularnych odstępach czasu podczas pomiarów.
Seria CEL-63X jest dostępna w wersjach spełniających wymagania klasyfikacji dokładności ANSI/IEC typu 1 i typu 2 dzięki możliwości wyboru odpowiedniej kapsuły mikrofonowej. Oba standardowe mikrofony o średnicy ½" zapewniają serii CEL-63X jeden szeroki zakres pomiarowy od 20 do 140 dB bez konieczności zmiany zakresów. Znacznie upraszcza to gromadzenie wyników, ponieważ eliminuje konieczność wyboru odpowiedniego zakresu przed rozpoczęciem rejestrowania zmieniających się poziomów hałasu.
Dostępne są trzy modele oznaczone jako wersje A, B i C. Różnią się one ilością szczegółów, które są w stanie wyświetlić w odniesieniu do zawartości częstotliwości hałasu. Mierniki wersji A zapewniają ogólne wyniki szerokopasmowe z kanałami A, C i Z (nieważonymi) dla wszystkich pomiarów. Mierniki w wersji B mają dodatkową funkcję rejestrowania 11 pasm oktawowych jednocześnie w zakresie od 16 Hz do 16 kHz, natomiast modele w wersji C mają dodatkową funkcję pomiaru 33 pasm tercjowych w zakresie od 12,5 Hz do 20 kHz.
Wszystkie mierniki CEL-63X dokonują pomiarów z jednoczesną reakcją powolną, szybką, impulsową i szczytową oraz obliczają średni poziom hałasu w czasie z kursami wymiany 3, 4 i 5 dB w każdym przebiegu. Maksymalne, minimalne i średnie poziomy hałasu w czasie są obliczane i zapisywane dla wszystkich pomiarów z wszystkimi prawidłowymi kombinacjami wag częstotliwości i odpowiedzi czasowych, dzięki czemu użytkownik zawsze ma pełny obraz sytuacji bez konieczności martwienia się o prawidłową konfigurację ustawień do konkretnego pomiaru. Pomiary można wstrzymać, aby usunąć niepożądane szumy z badania, a do pamięci miernika można zapisać do 99 oddzielnych pomiarów w celu późniejszego pobrania ich do komputera.

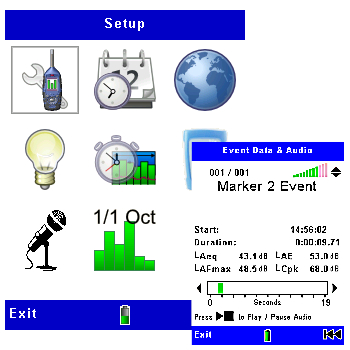

Wszystkie wyniki są wyświetlane na wysokiej rozdzielczości ekranie LCD o rozdzielczości ćwierć VGA, który wykorzystuje kolory jako wskaźniki, aby poprowadzić nowego (lub doświadczonego) użytkownika przez procedurę pomiarową. Funkcja podświetlenia pozwala na oglądanie wyświetlacza miernika nawet przy bardzo niskim poziomie oświetlenia i może być aktywowana za pomocą stałego timera lub poprzez proste naciśnięcie przycisku. Kolorowe paski u góry i u dołu ekranu wskazują użytkownikowi, w jakim trybie znajduje się obecnie miernik, zapewniając przejrzystość i łatwość obsługi. Kolor czerwony oznacza, że przyrząd jest w trybie czuwania, zielony oznacza, że przyrząd działa i gromadzi dane, a niebieski oznacza, że wywołano odpowiedzi z pamięci.
Kalibracja jest również niezwykle łatwa i praktycznie niezawodna. Wystarczy umieścić kalibrator nad mikrofonem i włączyć przyrząd, a miernik rozpozna ton i poprosi użytkownika o zaakceptowanie lub odrzucenie kalibracji. Naciśnięcie przycisku akceptacji powoduje potwierdzenie sygnału kalibratora, a miernik dostosowuje się do prawidłowego poziomu i zapisuje ten fakt w celu uwzględnienia go w kolejnych pomiarach. Można również przeprowadzić kalibrację przed i po pomiarze.
Wyniki pomiarów mogą być zapisane w celu późniejszego odzyskania przez użytkownika za pomocą wbudowanego szybkiego interfejsu USB. Pliki pomiarowe można odczytać za pomocą wtyczki CEL-63X, która jest dostępna dla oprogramowania Casella Insight Database Management Software. Wyniki zawierające pliki audio, które zostały zarejestrowane, można pobrać, dzięki czemu wyniki z miernika poziomu dźwięku i dozymetrów hałasu CEL można w razie potrzeby zintegrować w jednym kompleksowym raporcie do wykorzystania przez kierownictwo.
Mierniki CEL-63X mogą być zasilane z zewnętrznego źródła 12 Vdc, takiego jak zasilanie sieciowe lub akumulator samochodowy, w celu przeprowadzenia długotrwałych pomiarów, a w razie potrzeby dostępny jest sygnał wyjściowy prądu przemiennego (lub opcjonalnie prądu stałego) do zasilania innych urządzeń rejestrujących.
| 63x seria | 632 | 633 |
| Wyniki skumulowane | ♦ | ♦ |
| Wyniki okresowe | ♦ | ♦ |
| Wyniki profilowe | ♦ | ♦ |
| Wartości statystyczne (Ln%) | ♦ | |
| Notatki głosowe | ♦ | ♦ |
| Zdarzenia znacznikowe | ♦ | ♦ |
| Zdarzenia poziomowe | ♦ | |
| Zdarzenia zewnętrzne | ♦ | ♦ |
Specyfikacja techniczna
| Obowiązujące normy: | Normy: IEC61672: 2002 klasa 1 i 2, ANSI S1.4: typ 1 i 2 (1983) Filtry: IEC61260: klasa 0, ANSI S1.43: (1996) Uwaga: Norma IEC61672 zastępuje 2 nieaktualne normy, IEC60651 i IEC60804 |
| Zakres pomiarowy: | 20–140 dB RMS (143,3 dB szczytowo) |
| Całkowity poziom szumu: | 19 dB(A) klasa 1, 25 dB(A) klasa 2 |
| Pasma częstotliwości: | 11 pasm oktawowych 16 Hz–16 kHz (modele B i C) 33 pasma oktawowe 12,5 Hz–20 kHz (modele C) |
| Ważenie amplitudy (Q): | 3, 4 i 5 jednocześnie |
| Charakterystyki częstotliwościowe: | Równolegle, korekcja zgodna z A, C i liniowa (Z) |
| Chwilowa wartość szczytowa: | Równolegle, korekcja zgodna z A, C i liniowa (Z) |
| Mierzone parametry: | Szerokopasmowe: LXY, LXYmax, LXYmin, LXeq, LXpeak, Lavg, LC-LA, LXIeq, LTM3, LTM5, LAE. Wartości dawki w miejscu pracy są obliczane w oprogramowaniu Insight Oktawy i ⅓ oktawy: LXY, LXeq, LXYmax, 5x Ln% (w modelu CEL-633). Gdzie X oznacza wagę częstotliwości A, C lub Z, a Y oznacza wagę czasową Szybką (F), Wolną (S) lub Impulsową (I). Wszystkie wagi są mierzone jednocześnie, jeśli jest to stosowne. |
| Model CEL-633 dodatkowo przechowuje wartości 5x Ln w trybach szerokopasmowym i oktawowym. W przypadku danych historycznych dotyczących czasu wszystkie parametry są rejestrowane dla okresów czasu oraz 6 wybranych parametrów profilu (plus wartości 5x Ln w modelu CEL-633). | |
| Charakterystyki dynamiczne: | Wolna, szybka i impulsowa |
| Charakterystyka amplitudy: | Q3, Q4 i Q5 (Q4 i Q5 mają zastosowanie tylko do Lavg) |
| Timer: | czas trwania 1 s–24 godz. Timer włączania/wyłączania: 6 zestawów z możliwością wyboru czasu i funkcją powtarzania |
| Progi: | od 70 do 90 (dB) w krokach co 1 dB (dotyczy tylko Lavg) |
| Pamięć: | 2 GB (>1 rok rejestrowania przy ustawieniu interwału 1 sekunda, 999 przebiegów). Wszystkie parametry są przechowywane i dostępne za pośrednictwem Casella Insight. Łączna liczba przebiegów pomiarowych: 999. Zdarzenia: 999 zdarzeń/przebieg. 10 godzin nagrywania audio w trybie wysokiej jakości, 60 godzin w trybie niskiej jakości. W przypadku długotrwałego monitorowania bez nadzoru CEL-630 wykonuje codziennie nowy przebieg przez maksymalnie 400 dni. Nagrywanie dźwięku Niska jakość: 8000 próbek/s przy 8 bitach (64 kb/s), do 4 kHz. Wysoka jakość: 24 000 próbek/s przy 8 bitach (192 kb/s), do 12 kHz. |
| Wyświetlacz: | 320x240 pikseli transmisyjny kolorowy TFT |
| Możliwość wyboru | Historia: od 1s do 30min Notatki dźwiękowe: 8000 na sekundę, 8 bitów, do 4 kHz Informacje o kalibracji: Zapisuje kalibrację przed i po uruchomieniu data, godzina i poziom |
| Wyjście (PC): | USB 2.0 'A' do 'Mini B' |
| Baterie: | 3 baterie alkaliczne AA, 10–15 godzin w zależności od podświetlenia |
| Zasilanie zewnętrzne: | Zasilanie zewnętrzne: 9–14 V DC przy 150 mA |
| Żywotność baterii: | 11 godzin z włączonym podświetleniem, 20 godzin przy wyłączonym podświetleniu |
| Mocowanie statywu: | 1/4” gniazdo Whitworth |
| Rozmiar mm (in): | 230 x 72 x 31 mm wraz z przedwzmacniaczem i mikrofonem |
| Waga g: | 332 g wraz z bateriami |
| Parametry środowiskowe: |
Praca: Wilgotność względna od 0% do 90% (bez kondensacji) | Temperatura od 0 do 40°C (klasa 2), od -10 do 50°C (klasa 1) Ciśnienie atmosferyczne od 65 do 108 kPa
Przechowywanie: Wilgotność względna: 0 do 90% przy braku kondensacji | Temperatura -20 do 60°C Ciśnienie atmosferyczne od 65 do 108 kPa |
Dostępne wersje:
- CEL-632A1 Precyzyjny rejestrator SLM klasy 1
- CEL-632B1 Precyzyjny rejestrator oktawowy SLM klasy 1
- CEL-632C1 Precyzyjny rejestrator z analizatorem w tercjach 1/3 oktawowy SLM klasy 1
- CEL-633A1 Precyzyjny rejestrator środowiskowy SLM klasy 1
- CEL-633B1 Precyzyjny rejestrator środowiskowy oktawowy SLM klasy 1 zawiera standardową walizkę CEL-6840
- CEL-633C1 Precyzyjny rejestrator środowiskowy z analizatorem w tercjach 1/3 oktawy SLM klasy 1 zawiera standardową walizkę CEL-6840
- CEL-632A2 Rejestrator poziomu dźwięku klasy 2
- CEL-632B2 Rejestrujący miernik poziomu dźwięku z pasmem oktawowym klasy 2
- CEL-632C2 Rejestrujący miernik poziomu dźwięku z analizatorem w tercjach pasmem 1/3 oktawy klasy 2
- CEL-633A2 Rejestrujący miernik poziomu dźwięku klasy 2 zawiera standardową walizkę CEL-6840
- CEL-633B2 Rejestrujący miernik poziomu hałasu w paśmie oktawowym klasy 2, zawiera standardową walizkę CEL-6840
- CEL-633C2 Rejestrujący miernik poziomu hałasu z analizatorem w tercjach 1/3 oktawy klasy 2, zawiera standardową walizkę CEL-6840
- CEL-632A1/K1 Precyzyjny zestaw rejestrujący SLM (klasa 1) Zawiera: Przyrząd, kalibrator akustyczny klasy 1, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-632B1/K1 Precyzyjny zestaw rejestrujący SLM z pasmem oktawowym (klasa 1) Zawiera: przyrząd, kalibrator akustyczny klasy 1, osłonę przeciwwiatrową, walizkę wykonawczą, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-632C1/K1 Precision Logging Zestaw z filtrami tercjowymi 1/3 oktawy SLM (klasa 1) W zestawie: przyrząd, kalibrator akustyczny klasy 1, osłona przeciwwiatrowa, futerał na zestaw, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633A1/K1 Precision Logging Zestaw środowiskowy SLM (klasa 1) W zestawie: przyrząd, kalibrator akustyczny klasy 1, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633B1/K1 Precision Logging Environmental Zestaw SLM o oktawie (klasa 1) Zawiera: przyrząd, kalibrator akustyczny klasy 1, osłonę przeciwwiatrową, walizkę wykonawczą, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633C1/K1 Precyzyjny zestaw do rejestracji danych środowiskowych z analizatorem w tercjach 1/3 oktawy SLM (klasa 1) W zestawie: przyrząd, kalibrator akustyczny klasy 1, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-632A2/K1 Zestaw do rejestracji pomiarów poziomu dźwięku (klasa 2) W zestawie: Przyrząd, kalibrator akustyczny klasy 2, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-632B2/K1 Zestaw rejestrujący miernika poziomu dźwięku w paśmie oktawowym (klasa 2) Zawiera: przyrząd, kalibrator akustyczny klasy 2, osłonę przeciwwiatrową, walizkę wykonawczą, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-632C2/K1 Zestaw rejestrujący miernika poziomu dźwięku z analizatorem w tercjach1/3 oktawy (klasa 2) W zestawie: przyrząd, kalibrator akustyczny klasy 2, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633A2/K1 Zestaw rejestrujący miernika poziomu dźwięku w środowisku klasy 2 W zestawie: przyrząd, kalibrator akustyczny klasy 2, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633B2/K1 Zestaw rejestrującego miernika poziomu dźwięku w paśmie oktawowym klasy 2 Zawiera: przyrząd, kalibrator akustyczny klasy 2, osłonę przeciwwiatrową, walizkę wykonawczą, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
- CEL-633C2/K1 Zestaw do pomiaru poziomu hałasu z analizatorem w tercjach 1/3 oktawy klasy 2 z funkcją rejestrowania danych; przyrząd, kalibrator akustyczny klasy 2, osłona przeciwwiatrowa, walizka wykonawcza, kabel USB do pobierania danych, oprogramowanie do zarządzania danymi Insight, baterie i certyfikat kalibracji
