Rotametr serii V i xV - Aalborg

Kategoria: Rotametry
Nr kat.: rotametr aalborg seria V
+

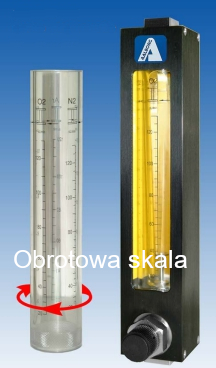

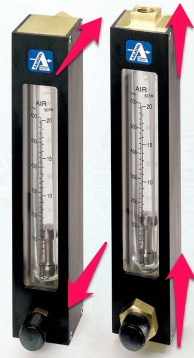

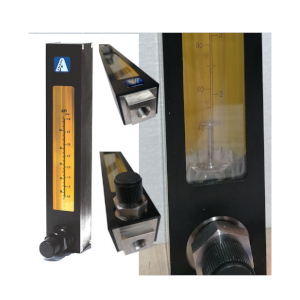

Rotametr z obrotową skalą do pomiaru przepływu gazów lub wody. Wykonanie z pojedynczą rurką przepływową. Materiał - mosiądź, szkło, stal nierdzewna lub teflon. Wersja do pracy z wodą amoniakalną. Rotametry serii V odznaczają się konstrukcją odpowiednią do wymogów xV aalborg rotameterstawianych instalacjom przemysłowym. Rotametry dostarczane są w dwóch wersjach z przyłączem górnym i dolnym do pomiaru przepływowego lub z przyłączem tylnym do montażu tablicowego. Zaprojektowane z unikalną obrotową skalą dualną wyposażoną w podziałkę do bezpośredniego odczytu powietrza lub wody w [l/min]

Cechy konstrukcyjne

  • obrotowa skala pomiarowa
  • elementy zwilżalne obudowy wykonane z mosiądzu, stali nierdzewnej lub teflonu
  • montaż przepływowy lub panelowy
  • dokładność ±5% zakresu
  • temperatura medium do 121ºC
  • zakres pomiarowy od 4 do 20 l/min dla wody oraz 140 do 900l/min dla powietrza

xV aalborgWykonany w części zwilżalnej z mosiądzu, stali nierdzewnej lub PTFE, PFA i PCTFE, przepływomierz serii V nadaje się do aplikacji pomiarowych mediów agresywnych zgodnych z elementami zwilżalnymi. Rotametry dostępne są w wykonaniu z standardowym zaworem regulacyjnym lub bez zaworu do jedynie monitorowania bieżącego przepływu.

Przepływomierze w wykonaniu teflonowy sprawdzane są na stanowisku pomiarowym pod kątem szczelności spektrometrem masowym gwarantującym wynik wypływu dla helu jako gazu testowego poniżej: 1x10-7 cm³/s.

SPECYFIKACJA

  • Dokładność: ± 5% zakresu
  • Maksymalne ciśnienie robocze: 10 lub 6,7bar
  • Maksymalna temperatura pracy: 121°C lub 65°C
  • Szczelność: poniżej 1 x 10-7 cm³/s dla helu
  • Różne elementy konstrukcyjne
    Rurka : szkło
    Pływak: stal nierdzewna
    Ochrona rurki: poliwęglan
    Części zwilżalne: Mosiądz, stal 316 , Viton lub PTFE
  • Przyłącze: 3/8"-18 NPT gwint stożkowy

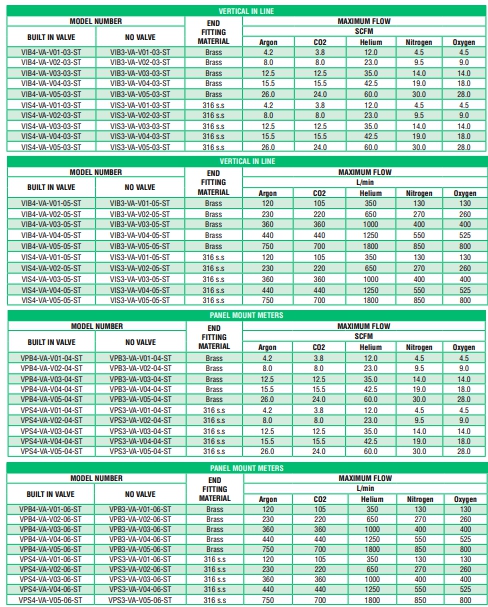

  • Wersja rotametru xV z obrotową skalą dla Argonu, CO2, He, N2, O2



Zakresy pomiarowe rotametru z przyłączem górnym i dolnym
 Z zaworem Bez zaworu  Materiał
przyłącza
Powietrze
max
l/min
 Przepływ maksymalny [woda]
l/min
VIB4-VA-V01-01-ST VIB3-VA-V01-02-ST Mosiądz 140 4
VIB4-VA-V02-01-ST VIB3-VA-V02-02-ST Mosiądz 280 8
VIB4-VA-V03-01-ST VIB3-VA-V03-02-ST Mosiądz 425 11.5
VIB4-VA-V04-01-ST VIB3-VA-V04-02-ST Mosiądz 575 15
VIB4-VA-V05-01-ST VIB3-VA-V05-02-ST Mosiądz 900 20
VIS4-VA-V01-01-ST VIS3-VA-V01-02-ST 316 140 4
VIS4-VA-V02-01-ST VIS3-VA-V02-02-ST 316 280 8
VIS4-VA-V03-01-ST VIS3-VA-V03-02-ST 316 425 11.5
VIS4-VA-V04-01-ST VIS3-VA-V04-02-ST 316 575 15
VIS4-VA-V05-01-ST VIS3-VA-V05-02-ST 316 900 20



Zakresy pomiarowe rotametru z przyłączem panelowym tylnym
 Z zaworem Bez zaworu  Materiał
przyłącza
Powietrze
max
l/min
 Przepływ maksymalny [woda]
l/min
VPB4-VA-V01-01-ST VPB3-VA-V01-02-ST Mosiądz 140 4
VPB4-VA-V02-01-ST
VPB3-VA-V02-02-ST
Mosiądz
280
8
VPB4-VA-V03-01-ST VPB3-VA-V03-02-ST Mosiądz 425 11.5
VPB4-VA-V04-01-ST VPB3-VA-V04-02-ST Mosiądz 575 15
VPB4-VA-V05-01-ST VPB3-VA-V05-02-ST Mosiądz 900 20
VPS4-VA-V01-01-ST VPS3-VA-V01-02-ST 316 140 4
VPS4-VA-V02-01-ST VPS3-VA-V02-02-ST 316 280 8
VPS4-VA-V03-01-ST VPS3-VA-V03-02-ST 316 425 11.5
VPS4-VA-V04-01-ST VPS3-VA-V04-02-ST 316 575 15
VPS4-VA-V05-01-ST VPS3-VA-V05-02-ST 316 900 20

Wykonanie z teflonu

Zakresy pomiarowe rotametru z przyłączem górnym i dolnym wykonanie TEFLON
 Z zaworem
Bez zaworu
 Materiał
przyłącza
Powietrze
max
l/min
 Przepływ maksymalny [woda]
l/min
VIT4-TA-V06-01-TF VIT4-TA-V06-01-TF PTFE 100 3
VIT4-TA-V07-01-TF VIT4-TA-V07-01-TF PTFE 200 5.75
VIT4-TA-V08-01-TF VIT4-TA-V08-01-TF PTFE 300 8.25
VIT4-TA-V09-01-TF VIT4-TA-V09-01-TF PTFE 400 11
VIT4-TA-V10-01-TF VIT4-TA-V10-01-TF PTFE 500 13.25
VIT4-TA-V11-01-TF VIT4-TA-V11-01-TF PTFE 625 16

Wykonanie z teflonu

Zakresy pomiarowe rotametru z przyłączem tylnim wykonanie TEFLON
 Z zaworem Bez zaworu  Materiał
przyłącza
Powietrze
max
l/min
 Przepływ maksymalny [woda]
l/min
VPT4-TA-V06-01-TF VPT4-TA-V06-01-TF PTFE 100 3
VPT4-TA-V07-01-TF VPT4-TA-V07-01-TF PTFE 200 5.75
VPT4-TA-V08-01-TF VPT4-TA-V08-01-TF PTFE 300 8.25
VPT4-TA-V09-01-TF VPT4-TA-V09-01-TF PTFE 400 11
VPT4-TA-V10-01-TF VPT4-TA-V10-01-TF PTFE 500 13.25
VPT4-TA-V11-01-TF VPT4-TA-V11-01-TF PTFE 625 16

 Poniżej wersje z obrotową skalą dla  Argonu, CO2, He, N2, O2

xV rotametr
