Rotametr teflonowy F

Kategoria: Rotametry
Nr kat.: Rotametr do mediów agresywnych serii F
+
Rotametr przeznaczony do pomiaru przepływu mediów agresywnych lub wody zdejonizowanej. Wykonanie z pojedynczą rurką przepływową. Materiał - teflon (PTFE / PCTFE). Rotametry serii F odznaczają się konstrukcją odpowiednią do wymogów stawianych instalacjom przemysłowym. Materiały wykorzystane do wykonania rotametru zapewniają odporność przyrządu na agresywne chemiczne działanie większości mediów występujących w przemyśle.

Cechy konstrukcyjne

  • elementy zwilżalne obudowy wykonane z materiału chemicznie obojętnego
  • odpinana osłona ochronna
  • testowany indywidualnie na szczelność
  • montaż pionowy w linii
  • zakres pomiarowy od 125 ml/min do 45 l/min dla wody

Wykonany w całości z PTFE, PFA i PCTFE, przepływomierz serii F doskonale nadaje się do aplikacji pomiarowych mediów o wysokiej czystości lub cieczy korozyjnych. Rotametry dostępne są w wykonaniu z standardowym zaworem regulacyjnym lub bez zaworu dorotametr aalborg serii F jedynie monitorowania bieżącego przepływu.

Przepływomierze są indywidualnie sprawdzane na stanowisku pomiarowym pod kątem szczelności spektrometrem masowym gwarantującym wynik wypływu dla helu jako gazu testowego poniżej: 1x10-7 cm³/s.

SPECYFIKACJA

  • Dokładność: ± 5% zakresu
  • Maksymalne ciśnienie robocze: 6,7bar
  • Maksymalna temperatura pracy: 121°C
  • Szczelność: poniżej 1 x 10-7 cm³/s dla helu
  • Elementy konstrukcyjne
    Rurka : PFA
    Pływak: PTFE
    Ochrona rurki: poliwęglan
    Części zwilżalne: Końcówki z PTFE, pręt prowadzący pływak PCTFE
  • Przyłącze: ¼" FNPT do ¾" FNPT w zależności od wybranego zakresu



Zakresy pomiarowe
 Z zaworem Bez zaworu  Przyłącze  Przepływ maksymalny [woda]
ml/min galony/h
F6C-F01-01-TF F3C-F01-01-TF 1/4" FNPT 125 1.98
F6C-F02-01-TF F3C-F02-01-TF 1/4" FNP 250 3.96
F6C-F03-01-TF F3C-F03-01-TF 1/4" FNP 400 6.34
F6C-F04-01-TF F3C-F04-01-TF 1/4" FNP 500 7.92
F6C-F05-01-TF F3C-F05-01-TF 1/4" FNP 1000 15.85
F6D-F06-01-TF F3D-F06-01-TF 3/8" FNPT 2000 31.69
F6D-F07-01-TF F3D-F07-01-TF 3/8" FNPT 2500 39.62
F6D-F08-01-TF F3D-F08-01-TF 3/8" FNPT 3000 47.54
F6D-F09-01-TF F3D-F09-01-TF 3/8" FNPT 5000 79.23
F6E-F10-01-TF F3E-F10-01-TF 1/2" FNPT 12 l/min 3.43 gal/min
F6E-F11-01-TF F3E-F11-01-TF 1/2" FNPT 20l/min 5.28 gal/min
F6F-F12-01-TF  F3F-F12-01-TF 3/4" FNPT 30l/min  7.93 gal/min
F6F-F13-01-TF F3F-F13-01-TF 3/4" FNPT 40l/min 10.57 gal/min
F6F-F14-01-TF F3F-F14-01-TF 3/4" FNPT 45l/min 11.89 gal/min

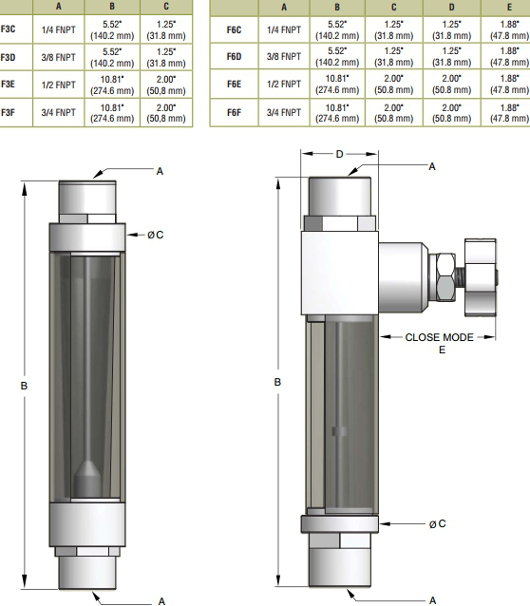

 rotametr aalborg serii F 2



Do pobrania:

pdf new small Karta katalogowa:  Rotametr teflonowy Aalborg serii F
