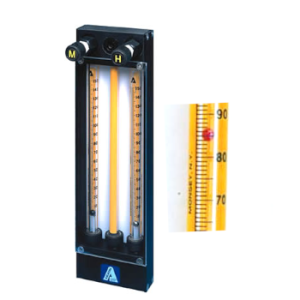

Przepływomierz wielogazowy model G przeznaczony jest do mieszania i pomiaru gazu o niskim natężeniu przepływu. Dozownik gazu model G jest niezrównany pod względem wygody i oszczędności. Umożliwia mieszanie dwóch lub trzech jednorodnych gazów bezpośrednio w punkcie końcowego zastosowania, Dozownik eliminuje potrzebę stosowania drogich, niestandardowych mieszanek gazowych. Zapewnia elastyczność i oszczędność w korzystaniu z butli z gazem składowym. Kolejną zaletą w badaniach laboratoryjnych jest możliwość powtarzalnego zwiększania lub zmniejszania stężeń w trakcie eksperymentu.
Na natężenie przepływu nie mają wpływu zmiany ciśnienia za urządzeniem, o ile ciśnienie wsteczne nie zbliża się lub nie przekracza ciśnienia wejściowego. Można stosować ciśnienia wejściowe do 13,8 bar, jednak klienci bardzo często uznają ciśnienie 3,45 bar za wygodne ustawienie do pracy.
WBUDOWANE ZAWORY

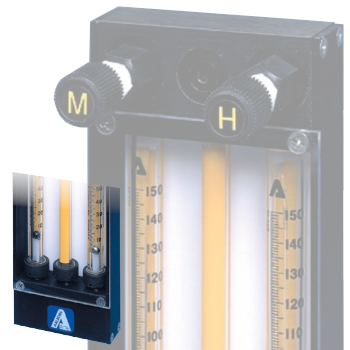

Rotametry dostępne są z wbudowanymi zaworami iglicowymi (CV™), precyzyjnymi zaworami dozującymi (MFV™) lub bez zaworów. Wyższy koszt zaworów MFV™ jest uzasadniony, gdy pożądana jest wysoka czułość i rozdzielczość, szczególnie w połączeniu z rurkami dozującymi o bardzo niskim natężeniu przepływu.
SPECYFIKACJA
- DOKŁADNOŚĆ STANDARDOWA: ±2% zakresu (skale mm) z wyjątkiem 032/042 rurek przepływowych ±5% zakresu
- DOKŁADNOŚĆ KALIBROWANA: ±1% zakresu
- POWTARZALNOŚĆ: ±0,25% zakresu. Dostępne są typowe krzywe kalibracji dla powietrza o ciśnieniu 50 psig /3,5 bara przy użyciu szklanych pływaków.
- WYKORZYSTYWANY ZAKRES PRZEPŁYWU: Minimum 10:1 z jednym pływakiem i lepiej niż 20:1 z kombinacją dwóch pływaków zainstalowanych w rurce.
- MAKSYMALNE CIŚNIENIE ROBOCZE: 13,8 bar
- MAKSYMALNA TEMPERATURA ROBOCZA: 121°C
- MATERIAŁY KONSTRUKCYJNE: rurki przepływowe grubościenne szkło borokrzemowe | płaszcz szkło, szafir, stal nierdzewna 316, carboloy i tantal | panele boczne: aluminium, anodowane na czarno
- OSŁONA PRZEDNIA: Przeźroczysty poliwęglan o grubości 1/8 cala
- PŁYTA TYLNA: biały akryl o grubości 1/8 cala
O-ringi i uszczelki O-ringi Buna-n standardowo w modelach aluminiowych; o-ringi Viton® standardowo w modelach ze stali nierdzewnej; opcjonalnie Viton®, PTFE/Kalrez®, EPR - POŁĄCZENIA Żeńskie złącza wlotowe i wylotowe 1/8 cala NPT; dostępne opcjonalne złącza 1/4 cala FNPT, złącza do węży i złącza zaciskowe
VITON® i KALREZ® są zastrzeżonymi znakami towarowymi firmy DuPont Dow Elastomers.
