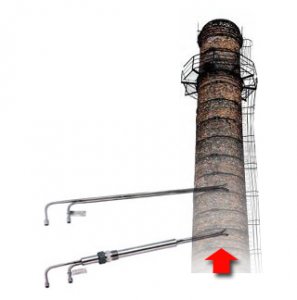

Pomiary prędkości spalin w kominach.

W przypadku potrzeby pomiaru prędkości (wydajności) zanieczyszczonego powietrza zawierającego m.in. sadzę, dobrym rozwiązaniem jest zastosowanie zamiast klasycznej rurki Prandtla, rurki proste typu 160S. Rurki serii 160S zaprojektowano specjalnie w celu pomiaru prędkości przepływu powietrza lub spalin zanieczyszczonego cząstkami stałymi wywołującymi duże zapylenie. Typowymi aplikacjami są pomiary prędkości spalin w kominach oraz w ochronie środowiska. Sonda zbudowana jest z dwóch połączonych ze sobą rurek o średnicy 5/16" każda. Stalowe rurki odporne są na zatykanie sadzą występującą w kominie. Wszystkie elementy sondy są precyzyjnie ustawione i zespawane co ​6" dla uzyskania maksymalnej dokładności i wytrzymałości. Uniwersalne przyłącze żeńskie 1/8" NPT można łatwo dostosować do każdego rodzaju rury lub przewodu. W opcji można zamówić adaptery 1/8" NPT na rurkę 3/16" I.D.

Cechy

• Spełnia wymagania EPA specyfikacja 40CFR (1)
• zakres pracy do 815ºC
• ciśnienie pracy do 6.89bar
• współczynnik K=0.84
• Przyłącze 1/8" NPT
• Przyłącze procesowe ruchome zaciskowe PM - 1" NPT na rurce 1"

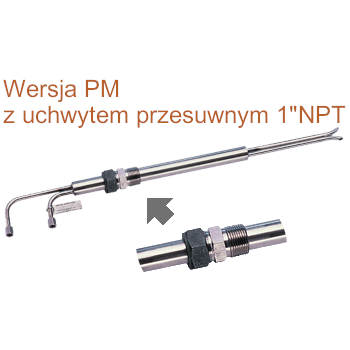

W przypadku montażu rurki poprzez uchwyt przesuwny należy zamówić wersję PM. Zestaw PM  obejmuje calową spawaną tuleję 1" wykonaną ze stali nierdzewnej oraz regulowany na niej zacisk  mocujący z  gwintem 1"NPT. Zacisk umożliwia zablokowanie go na wyregulowanej uprzednio głębokości.

Praktyczne wykonanie pomiaru.

Dla wersji bez króćca należy wykonać otwór Ø20mm. Typ PM wymaga większego otworu na tuleję z króćcem przesuwnym posiadającym gwint zewnętrzny 1" NPT.
Uwaga: stały montaż nie jest zalecany dla sond o długości powyżej 61cm ze względu na ryzyko ich nadmiernego ugięcia. W takim wypadku należy stosować wersję PM z uchwytem przesuwnym.
Podłączyć odpowiednie króćce ciśnienia wysokiego i niskiego do manometru lub przetwornika różnicy ciśnień, jeżeli wynik jest ujemny podłączyć odwrotnie. Trawersować kanał w poziomie i pionie zgodnie z metodą równych powierzchni. Wynik ostateczny ciśnienia jest średnią z wcześniej uzyskanych pomiarów. Następnie uzyskane ciśnienie należy podstawić do wzoru. Jeżeli okoliczności nie pozwalają na dokładny trawers przekroju, umieścić końcówkę sondy w osi kanału, określić różnicę ciśnień, obliczyć rzeczywistą prędkość w centrum i pomnożyć tę wartość przez 0,9. Pomiary przeprowadzone w ten sposób powinny gwarantować dokładność na poziomie ± 5%.

Jak wyliczyć prędkość korzystając z rurki 160S?

Wzór ogólny do pomiaru prędkości V[m/s] = K√ (2ΔP/ρ),
gdzie
ΔP - ciśnienie różnicowe uzyskane z sondy
ρ - gęstość powietrza
K- współczynnik charakterystyczny dla rurki 160S = 0.84

czyli:

dla powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa
(Warunki standardowe USA -  STP ρ gęstość powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa: 1.200kg/m³)

przyjmuje postać:

Po uproszczeniu: V[m/s] = Kx1.291√ (ΔP)
gdzie ΔP - ciśnienie różnicowe z rurki (Pa)
stała K = 0.84 (dla 160S)

Sytuacja komplikuje się gdy chcemy zmierzyć prędkość w innej temperaturze niż ok. 21ºC dlatego w takim przypadku należy uwazględnić poprawkę na temperaturę i/lub ciśnienie w kanale.
Dla gęstości powietrza o wartości 1,2928 [kg/m³] temperatura powietrza i ciśnienie wynoszą odpowiednio 273,15 [K] i 101325 [Pa], wzór na gęstość dla dowolnej temperatury [°C] i ciśnienia powietrza [Pa] przyjmuje postać:

ρ = 1.2928 x p/101325 x 273.15 / (273,15 + temp) [kg/m³]

Po podstawieniu do wzoru: V[m/s] = K√ (2ΔP/ρ) ma następującą postać:

V[m/s] = K√ (2ΔP/(1.2928 x p/101325 x 273.15 / (273,15 + temp)), dalej upraszczając:

V[m/s] = K√ ((573.87x temp + 156752.77) / p)) x √ ΔP

czyli:

gdzie:

K - stała charakterystyczna dla rurki  160S = 0.84
temp = temperatura powietrza w kanale [°C]
p = ciśnienie absolutne w kanale [Pa] (zazwyczaj równe ciśnieniu barometrycznemu 101325 Pa)
ΔP - ciśnienie różnicowe z rurki [Pa]

Dostępne modele:

Rurki proste (S)
160S-18    Statyczna rurka Pitota 18” (450mm)
160S-24    Statyczna rurka Pitota 24” (600mm)
160S-36    Statyczna rurka Pitota 36” (900mm)
160S-48    Statyczna rurka Pitota 48” (1200mm)
160S-60    Statyczna rurka Pitota 60” (1500mm)
160S-72    Statyczna rurka Pitota 72” (1800mm)

Rurki proste (S) z króćcem gwintowanym
160S-18PM    Statyczna rurka Pitota 18” (450mm)
160S-24PM    Statyczna rurka Pitota 24” (600mm)
160S-36PM    Statyczna rurka Pitota 36” (900mm)
160S-48PM    Statyczna rurka Pitota 48” (1200mm)
160S-60PM    Statyczna rurka Pitota 60” (1500mm)
160S-72PM    Statyczna rurka Pitota 72” (1800mm)
