ViCount firmy Concept Smoke to jeden z najbardziej wydajnych na świecie systemów generacji sztucznego dymu do wykrywania m.in. nieszczelności w dużych kubaturach. Urządzenie wytwarza nietoksyczny, spożywczy, biodegradowalny dym na bazie oleju w strumieniu obojętnego gazu nośnego. Dym praktycznie nie paruje, umożliwiając osiągnięcie i utrzymanie gęstego stężenia, które to stosując inne generatory wymagałyby zastosowania do 10 systemów na bazie wody, aby osiągnąć porównywalne wyniki. Dym wytwarzany przez ViCount ma rozmiar cząstek 0,2μm, zazwyczaj jest to 1/10 wielkości konwencjonalnych sztucznych dymów, a zatem do oddymiania określonej objętości potrzeba znacznie mniej substancji chemicznych. Dym może być usuwany z pomieszczeń po przeprowadzeniu testu przegród zewnętrznych lub szczelności, nie pozostawiając żadnych śladów ani oznak, że takowy został w ogóle przeprowadzony. Jako typowy przykład, pojedyncza jednostka ViCount jest w stanie zadymić budynek o kubaturze 20 000m³ z widocznością 3m w zaledwie 39 minut !!! Budynki lub komory mogą być pod ciśnieniem, aby wymusić wydostanie się dymu z nieszczelności. Dzięki temu można szybko zidentyfikować niepokojące obszary, ale także ustalić klasyfikację punktów wycieku - po prostu im większa ilość dymu emitowana, tym większy wyciek. Podobnie jak w przypadku wszystkich systemów Concept zasilanych z sieci, dym z ViCount można kontrolować, od małego kłębu do dużego pióropusza, a w razie potrzeby można go dodatkowo przepuścić przez elastyczne węże.

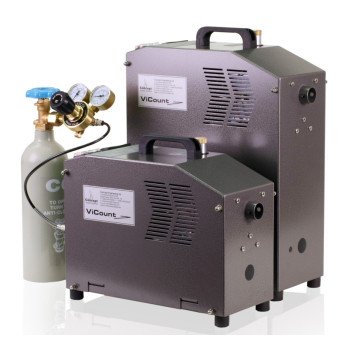

Kompaktowe generatory dymu ViCount

• Wyprodukowane przez Concept w Wielkiej Brytanii zgodnie z ISO 9001
• Niezwykle wysoka odporność dymu Oil180 na temperaturę (do 200°C)
• Znaczny wzrost skuteczności dymu w porównaniu z systemami dymu na bazie wody
• Trening gorącego ognia, ćwiczenia na dużą skalę, PPV, komory BA, testy szczelności, testy tunelowe
• Precyzyjnie obrobiony wymiennik ciepła, z automatycznym przedmuchiwaniem, bezobsługowy, gwarantowany dożywotnio!
• Cyfrowa kontrola temperatury, kontrola PID, przełączanie półprzewodnikowe, bryzgoszczelne przełączniki i wskaźniki

Cechy systemu Concept ViCount 180

• Profesjonalne rozwiązania do testowania szczelności
• Odporność dymu do 200°C dla oleju serii 180
• Niezwykle trwały dym praktycznie bez parowania
• Zalecany do wszystkich zastosowań związanych z rejestrowaniem dużych ilości dymu / testowaniem szczelności
• Wiodący w swojej klasie rozmiar cząstek 0,2μm
• Wbudowany regulator mikroprocesorowy z IP 65
• Blok grzałki z gwarantowaną żywotnością
• Ciągła emisja dymu
• Nietoksyczny

Dym wygenerowany na bazie oleju 180 odporny jest na temperaturę do 200°C, zanim nastąpi jego degradacja (w porównaniu do 40-50°C dla większości systemów dymu na bazie wody) umożliwiając osiągnięcie i utrzymanie gęstego stężenia dymu w symulatorach gorącego ognia. Dym wytwarzany przez ViCount (choć z natury rzeczy biodegradowalny) jest niezwykle trwały w praktycznie każdych warunkach temperatury otoczenia.

Rozmiar cząsteczek dymu - dlaczego mniejsze jest lepsze!

Wspólną cechą wytwornic dymu serii ViCount jest zastosowanie precyzyjnych, obrabianych maszynowo, stalowych bloków wymienników ciepła, w których odparowywany jest olej tworzący dym. Konwencjonalne wytwornice dymu zwykle wykorzystują odlewane lub płytowe aluminiowe wymienniki ciepła, które choć są bardzo opłacalne w produkcji, generalnie wytwarzają cząsteczki dymu o średniej od 1 do 10μm. W porównaniu z typowym rozmiarem cząstek wynoszącym zaledwie 0,2 - 0,3μm dla naszych generatorów.

Ogólne korzyści płynące z uzyskania tak spójnego i jasno określonego rozkładu cząstek są następujące:

• Im mniejszy rozmiar cząstek dymu (lub dokładniej mgły), tym mniejsza ilość substancji chemicznej wymagana jest w atmosferze, aby osiągnąć zadaną widoczność.
  Ma to również znaczący wpływ na koszty eksploatacji w przypadku osób intensywnie korzystających ze sztucznego dymu (straż pożarna itp.).
• Im mniejsza ilość substancji chemicznej w atmosferze, tym bezpieczniejszy dym mierząc go w kategoriach względnych poziomów narażenia zawodowego.
• Im mniejszy rozmiar cząsteczek dymu, tym mniejsza prędkość osiadania (prędkość, z jaką cząsteczka opada pod wpływem grawitacji).
  Cząsteczka dymu o jednostkowej gęstości i średnicy 0,2μm, będzie opadać z prędkością 8 mm/godzinę, w porównaniu do cząsteczki o średnicy 2μm, która opada z prędkością 468 mm/godzinę.
• Im mniejsza cząsteczka dymu jest wytwarzana, tym mniejsze jest prawdopodobieństwo osadzania się cząsteczek na powierzchniach.

Przykład zastosowania generatorów:

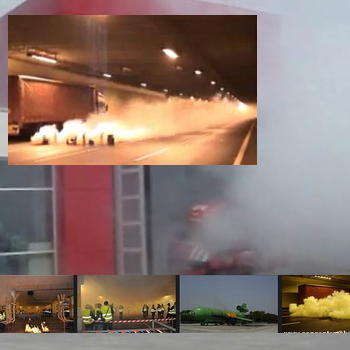

Zazwyczaj dwa systemy ViCount 5000/180/2,2 kW byłyby w stanie wypełnić dymem cały tunel drogowy (250 000m³ - 3,5 km długości). Podobnie jak w przypadku wszystkich systemów Concept zasilanych z sieci, dym z urządzenia ViCount jest kontrolowany, od małego do dużego i może być może być przepuszczany przez elastyczne węże i w razie potrzeby wspomagany wentylatorem. System ViCount jest praktycznie bezobsługowy. Na koniec każdej operacji oddymiania wymienniki ciepła i filtry są automatycznie przedmuchiwane niewielką ilością gazu obojętnego, co zapewnia stałą wydajność, dzień po dniu.

VCount jest prawdopodobnie jedną z najbardziej wydajnych wytwornic dymu na świecie, używaną w wielu zastosowaniach

• Centra szkoleniowe straży pożarnej
• Ćwiczenia obrony cywilnej
• Ośrodki szkoleniowe wojska
• Badania w tunelach aerodynamicznych
• Testowanie obudowy budynku
• Ćwiczenia na dużą skalę
• Tunelowe ćwiczenia instalacji oddymiających
• Testy wentylacji parkingów
• Testy szczelności
• Symulatory szkolenia lotniczego
• Wizualizacja przepływu powietrza

Rodzaje olejów stosowanych w generatorach aerozolu Vicount:

Firma Concept Smoke posiada ponad 30-letnie doświadczenie w produkcji systemów generacji dymu na bazie oleju spożywczego. Systemy te wytwarzają dym, który jest znacznie trwalszy niż najlepsze dymy na bazie wody, a zatem są w stanie wytworzyć ogromne ich ilości przy stosunkowo niskim zużyciu środków chemicznych. Dym wytwarzany przez ViCount jest również wyjątkowo odporny na bardzo wysokie temperatury, zaczynając się rozkładać w temperaturze 135°C dla Oil 135 i 180°C~200°C dla Oil 180, dzięki czemu doskonale nadaje się do prób z użyciem gorącego dymu na powierzchniach aranżowanych, a także do zastosowań w warunkach nieogrzewanych.

Kanały, węże

Dym ze wszystkich systemów Concept można w razie potrzeby odprowadzać kanałami, wykorzystując naturalną prędkość dymu wytwarzanego przez systemy lub wykorzystując wspomaganie wentylatora, jeśli wymagana jest szybka dystrybucja dymu. Ogólnie rzecz biorąc, w systemach kanałowych należy spodziewać się niewielkiej ilości osadzającego się dymu, ponieważ cząsteczki dymu są sztucznie ograniczane i nie mogą się rozdzielić i rozprzestrzenić tak, jak miałoby to miejsce w wolnym powietrzu. Aby uzyskać najlepsze wyniki, przewody powinny być jak najkrótsze i jak najprostsze, z jak najgładszym otworem, tak aby straty tarcia w przewodzie były ograniczone do minimum.

Dane techniczne:

Model	ViCount 1300	ViCount 5000
Wymiar [cm]	35x19x44	55x19x44
Moc grzałki	1100W lub 2200W
Zasilanie	230VAC
Czas podgrzewania [min]	4
Czas pracy przy max emisji dymu [min], licząc od pełnego napełnienia zbiornika	40 (1100W) 22 (2200W)	145 (1100W) 85 (2200W)
Pojemność zbiornika oleju [ml]	1300	5000
Maks. wydajność dymu (m³/min @ współczynnik ekst. 1k/m) 1,1 kW Maks. wydajność dymu (m³/min @ współczynnik ekst. 1k/m) 2,2 kW	263 510
Rozmiar cząstek	0,2μm
Praca poprzez zdalnego pilota	w opcji

W opcji specjalna wersja ViCount WT przeznaczona do współpracy z dyszami grzebieniowymi wyposażona w dodatkowe zawory regulujące dawkowania oleju i gazu nośnego CO2. Całość umożliwia precyzyjną regulację intensywności dymu wtłaczanego w system dysz tworzących kurtynę.

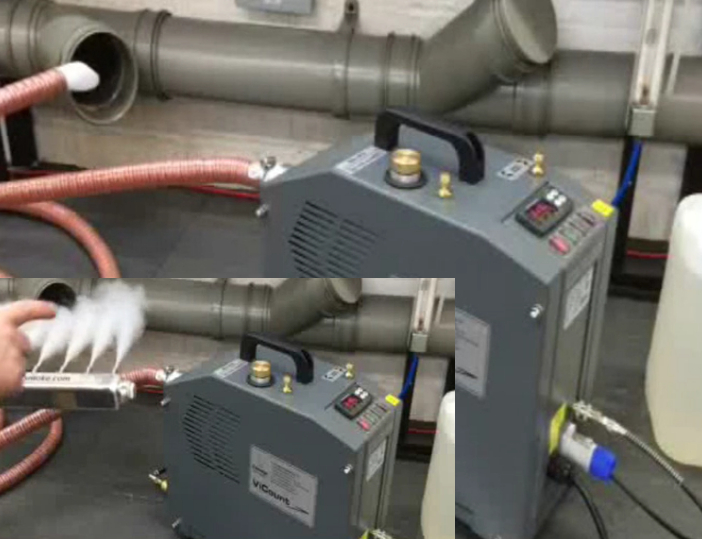

Uwaga: poniższy film zawiera prezentację dodatkowych dwóch zaworów dostępnych jedynie w wersji generatora ViCount WT:
