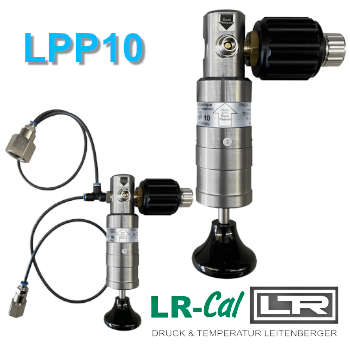

LR-Cal LPP 10 to pneumatyczna pompa do prób ciśnieniowych w zakresie niskich ciśnień w zakresie do +10bar z przełącznikiem na próżnię do -850mbar. Pomimo kompaktowych wymiarów, pompa do prób ciśnieniowych jest łatwa w obsłudze i pozwala na dokładne wytworzenie wymaganych ciśnień próby. Płynne wytwarzanie ciśnienia oraz zintegrowany zawór regulacyjny umożliwiają bezpieczne i precyzyjne ustawienie bardzo małych wartości ciśnienia dodatniego lub ujemnego w zakresie mbar. Badana jednostka i urządzenie referencyjne mogą być łatwo połączone za pomocą dostarczonych akcesoriów. Pneumatyczna pompa do prób ciśnieniowych LR-Cal model LPP10 służy do wytwarzania ciśnienia i podciśnienia w celu sprawdzania, regulacji i kalibracji mechanicznych i elektronicznych przyrządów do pomiaru ciśnienia poprzez pomiary porównawcze w zakresie niskiego ciśnienia i podciśnienia. Testy ciśnieniowe mogą być przeprowadzane w laboratoriach, warsztatach lub na miejscu w punkcie pomiarowym. Jeśli testowany przyrząd i wystarczająco dokładny przyrząd pomiarowy odniesienia są podłączone do pompy testowej, to podczas pracy pompy na oba przyrządy pomiarowe działa to samo ciśnienie. Poprzez porównanie obu wartości pomiarowych przy losowych wartościach ciśnienia można sprawdzić dokładność lub wyregulować badane urządzenie.
W zakresie dostawy standardowej:

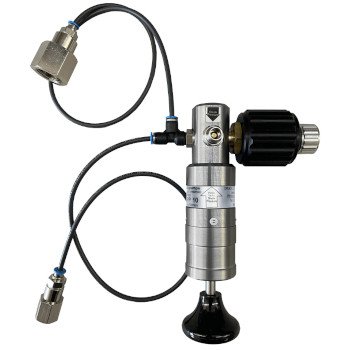

- Pompa do prób ciśnieniowych LR-Cal LPP 10
- Trójnik, z jednej strony z gwintem zewnętrznym G1/8" do bezpośredniego montażu do pompy do prób ciśnieniowych, z drugiej strony z szybkozłączkami (Push&Pull) do węża pneumatycznego 4 x 2,5 mm. Łatwy montaż dzięki dostarczonemu o-ringowi. Maks. moment obrotowy 15 Nm.
- 2 szt. wąż pneumatyczny 4 x 2,5 mm, każda długość 0,5 m
- 2 szt. szybkozłącza (Push&Pull) z gwintem męskim 1/8" BSP, do węża 4 x 2,5 mm
- 1 adapter G1/8" żeński x G1/2" żeński, do podłączenia przyrządu referencyjnego (z gwintem męskim G1/2")
Dzięki zintegrowanemu dokręcaniu o-ringu bez użycia narzędzi, po prostu ręcznie - 1 Adapter G1/8" żeński x G1/4" żeński, do podłączenia badanej jednostki (z gwintem zewnętrznym G1/4")
Dzięki zintegrowanemu dokręceniu o-ringu bez użycia narzędzi, tylko ręcznie
Instrukcja obsługi
LPP-10-KOFFER: | Walizka transportowa i magazynowa z piankami, z miejscem na pompę do prób ciśnieniowych plus do 2 referencyjnych przyrządów pomiarowych, takich jak LR-Cal LDM 80 lub LR-Cal LHM lub LR-Cal Serie 3000) | |
LPP-10-T-STUECK CZĘŚĆ ZAPASOWA: | Trójnik z gwintem zewnętrznym 1/8" BSP do bezpośredniego montażu do pompy do prób ciśnieniowych, z 2 złączkami do węża (Push&Pull) do węża pneumatycznego 4 x 2,5 mm (Uwaga: 1 szt. w standardowej dostawie LR-Cal LPP 10) | Trójnik do pompy testowej LR-Cal LPP 10 i węża pneumatycznego 4 x 2,5 mm | |
LPP-10-PN-STECK CZĘŚĆ ZAMIENNA: | Złącze węża (Push&Pull) do węża 4 x 2,5 mm, z portem męskim 1/8" BSP (Uwaga: 2 szt. w standardowej dostawie LR-Cal LPP 10) | Złącze do węża pneumatycznego 4 x 2,5 mm do pompy testowej LR-Cal LPP 10 | |
LPP-10-ADAPT-G12 CZĘŚĆ ZAMIENNA: | Adapter G 1/8" żeński x G1/2" żeński (do referencyjnego przyrządu pomiarowego) wraz z O-ringiem (Uwaga: 1 szt. w standardowej dostawie LR-Cal LPP 10) Adapter G 1/2 do pompy do prób ciśnieniowych LR-Cal LPP 10 |
|
LPP-10-ADAPT-G14 CZĘŚĆ ZAMIENNA: | Adapter G1/8" żeński x G1/4" żeński (do elementu testowego) wraz z O-ringiem (Uwaga: 1 szt. w standardowej dostawie LR-Cal LPP 10) | Adapter G 1/4 do pompy do prób ciśnieniowych LR-Cal LPP 10 | |
LPP-10-SCHLAUCH-0050 CZĘŚĆ ZAMIENNA: | Zestaw 2 szt. węża pneumatycznego 4 x 2,5 mm, długość 0,5 m (Uwaga: 1 zestaw zawarty w standardowej dostawie LR-Cal LPP 10) | |
SET-O-RING-14X3,5 CZĘŚĆ ZAMIENNA: | Zestaw 10 szt. O-ring 14 x 3,5 do adaptera przyrządu referencyjnego LPP-10-ADAPT-G12 do włożenia w gwint wewnętrzny G1/2" | |
SET-O-RING-8X2,5 SPART. ZAPASOWA | Zestaw 10 szt. O-ring 8 x 2,5 do adaptera badanej próbki LPP-10-ADAPT-G14 do włożenia w gwint wewnętrzny G1/4" | |
SCHLAUCH-02ID-04AD WYPOSAŻENIE DODATKOWE: | Wąż pneumatyczny 4 x 2,5 mm, na metry | |
LPP-ADAPTER-BSP AKCESORIA: | Zestaw adapterów BSP i zestaw zapasowych o-ringów, do portu elementu testowego: G1/4" męski x G1/8" żeński + G3/8" żeński + G1/2" żeński + G1/2" męski. Zestaw gwintowanych adapterów G do pompy testowej LR-Cal LPP 10 |
|
AKCESORIA LPP-ADAPTER-NPT: | Zestaw adapterów NPT, do portu elementu testowego: G1/4" męski x 1/8" NPT żeński + 1/4" NPT żeński + 3/8" NPT żeński + 1/2" NPT żeński. Zestaw gwintowanych adapterów NPT do pompy testowej LR-Cal LPP 10 |
|
LPP-ADAPTER-M AKCESORIA: | Zestaw adapterów metrycznych i zestaw zapasowych o-ringów, do portu elementu testowego: G1/4" męski x M12x1,5 żeński + M20x1,5 żeński + MINIMESS 1620. |
Do pobrania:
Karta katalogowa LPP10 | |
Instrukcja obsługi LPP10 |
