Minihelic

Kategoria: Ciśnienie
Nr kat.: Minihelic
+

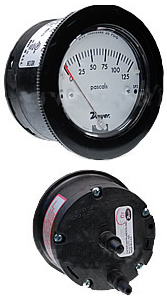

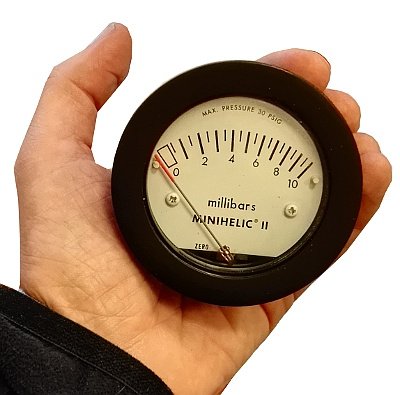

Minihelic II miniaturowy manometr ciśnienia różnicowego charakteryzuje się niewielkim wymiarem i niską ceną przy zachowaniu wysokiej dokładności pomiarowej. minihelicMinihelic II przeznaczony jest do montażu panelowego w otworze o średnicy 2 5/8". Manometr wyposażono w podwójne karbowane przyłącze na rurki 5x1mm lub w opcji dostępne są również króćce gwintowane 1/8" NPT.

Typowe zastosowanie

  • Komory z nadciśnieniem
  • Wyposażenie medycznych respiratorów
  • Próbniki powietrza
  • Elektroniczne systemy chłodzące
  • Dygestoria
  • Wskaźniki stanu filtrów
  • Spdki ciśnienia w kanałach



WYKAZ MODELI Z SERII Minihelic® II

Model Zakres [Pa] Działka elementarna [Pa]
2- 5000-125Pa
2- 5000-250Pa
2- 5000-500Pa
2- 5000-1kPa
2- 5000-3kPa
Inne zakresy
0...125Pa
0...250
0...500
0...1kPa
0...3kPa
na zapytanie

5
10
20
50
100
na zapytanie

DANE TECHNICZNE

Dokładność 5% zakresu
Temperatura pracy -6.67...+48.9°C
Ciśnienie znamionowe Standard: 206,7 kPa
Max. przeciążenie 170kPa (punkt zadziałania zaworu bezpieczeństwa)
Przyłącza ciśnieniowe karbowane na rurkę 5x1 lub gwint zewn. 1/8" NPT
Obudowa tworzywo sztuczne NYLON , soczewka akrylowa
Wyposażenie standardowe adapter do montażu tablicowego, wkręty montażowe.

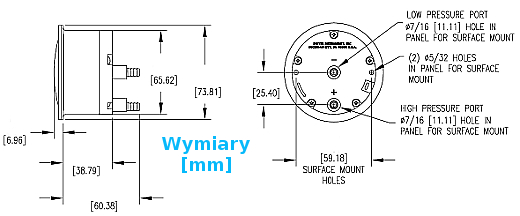

Wymiary skala Ø52.39
Masa 170g
Wersje specjalne:

- NPT przyłącze męskie 1/8"NPT
- BB przyłącze na wężyki dolne

minihelic 8

minihelic
