OPIS

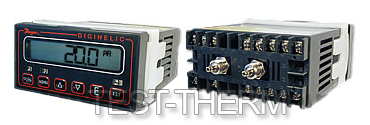

Digihelic® to rodzina przyrządów do pomiaru niskich ciśnień łączących trzy funkcje w jednym urządzeniu - pomiar ciśnienia, sterowanie przekaźnikami i przetwornik z wyjściem prądowym. Kombinacja tych trzech możłiwości pozwala na redukcję liczby urządzeń do jednego, oszczędności czasu instalacji i kosztów. Digihelic® jest idealnym przyrządem do pomiaru pomiaru ciśnienia i przepływu osiągający dokładnośc 0.5% dla zakresów od 1.25kPa.
Przyrząd pozwala na wybór spośród wielu jednostek inżynierskich dla ciśnienia, prędkości lub przepływu objętościowego. Dostępne są dwa wyjścia przekaźnikowe SPDT z nastawnymi strefami histerezy oraz wyjście analogowe 4…20mA. Przyrząd może być zasilany napięciem sieciowym 120…240VAC albo 24VDC.
Programowanie jest bardzo proste za pomocą przycisku dającego dostęp do pięciu uproszczonych menu pozwalających na ustalenie lub odczyt: poziomu zabezpieczeń,trybu pomiaru ciśnienia, trybu pomiaru przepływu lub prędkości, jednostek, współczynnika wzmocnienia K, kształtu (prostokątnego, kołowego) oraz wymiarów przekroju dla wyznaczenia pola przekroju, punktów alarmowych, działania wyjść alarmowych, trybu kasowania alarmu, opóźnienia alarmu, wartości minimalnej i maksymalnej, współczynnika tłumienia, skalowania wyjścia analogowego, komunikacji cyfrowej i kalibracji.
Takie bogactwo funkcji w jednym urządzeniu pozwala na jego zastosowanie praktycznie dokażdej aplikacji związanej z ciśnieniem.
WYKAZ MODELI Z SERII DIGIHELIC®
Model | Zakres [Pa] | Rozdzielczość [Pa] |
DH-002 DH-004 DH-006 DH-007 DH-008 DH-009 DH-010 DH-012 DH-014 DH-015 DH-016 DH-017 |
0…62.28 0…249.1 0…1245 0…2491 0…6227 0…12.45k 0…24.91k ±62.28 ±249.1 ±622.8 ±1245 ±2491 |
0.01 0.1 1 1 1 10 10 0.01 0.1 0.1 1 1 |
Zakresy symetryczne | ||
2300-250Pa 2300-500Pa 2300-1kPa 2300-3kPa |
-125...0...+125 -250...0...+250 -500...0...+500 -1.5k...0...+1.5k |
5 10 20 100 |
DANE TECHNICZNE
Medium | powietrze i nieagresywne, niepalne gazy |
Materiał obudowy |
ABS |
Dokładność | ±0.5% zakresu |
Stabilność | ±1% zakresu na rok |
Ciśnienie graniczne | zakresy ≤622Pa - 13kPa zakresy 1.245…12.45kPa - 34kPa zakres 24.91kPa - 61kPa |
Zakres temperatur |
0…60°C (zakres skompensowany) |
Dryft termiczny | 0.036%/°C względem 25°C |
Zasilanie | 100…240VAC, 50…400Hz, 7VA 132…240VDC, 7W 24VDC, 130mA |
Sygnał wyjściowy |
4…20mA, 900Ω max. |
Regulacja zera i zakresu | poprzez menu |
Stała czasowa | 250ms |
Wyświetlacz | LCD 4 cyfry, wysokość 10mm |
Przyłącza elektryczne |
zaciski śrubowe |
Przyłącza procesowe |
samozaciskowe do rurek d=1/8" D=1/4" |
Stopień ochrony |
IP66 |
Montaż | poziomy |
Wymiary | 96 x 49 x 114mm |
Wykrój w panelu |
92 x 45mm |
Masa | 408g |
Komunikacja cyfrowa | RS485, Modbus RTU, 9600baud |
Typ wyjść przekaźnikowych |
2 x SPDT |
Obciążalność styków |
8A, 240VAC, cosφ=1 |
