Umożliwia pomiar:

Dodatkowo:

Wbudowany datalogger z pamięcią 12 700 pomiarów i wyjściem USB.

Tryby zapisu danej pomiarowej z wyświetlacza do pamięci:

Zapis próbek (Samples) do pamięci wyzwalany jest klawiszem lub dokonuje się automatycznie. Poszczególne próbki dla danego testu zapisywane są do jednego podkatalogu (TEST 01...100) z którego to można wyciągnąć wartość maksymalną, minimalną i średnią.

1. Manual - tryb ręczny miernik odczekuje czas określony zaprogramowaną wcześniej stałą czasową (time constant: 1, 5, 10, 20, 30s) i pyta się czy zapisać aktualną wartość z wyświetlacza.
2. Auto-save - tryb ręczny z automatycznym zapisem ale czas odczekania niezależy od stałej czasowej i programowany w funkcji log-settings. Po tym okresie automatycznie wartość z wyświetlacza zostaje zapisana do pamięci bez pytania o akceptację (inaczej niż tak jak to ma miejsce w trybie powyżej).
3. Cont.-key - tryb jak nr 2 tylko zamiast zatrzymywania pomiaru po zapisaniu pierwszej wartości próbki następuje automatycznie przejście do kolejnego zapisu. Wyjście z zapisu klawiszem Esc.

INNE

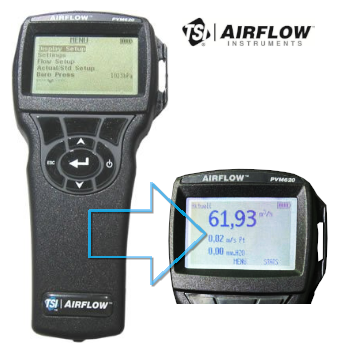

Funkcja przeliczania wyniku na warunki standardowe lub aktualne. Dzięki korekcji na temperaturę medium w zakresie: -40...+315.6°C oraz poprawce na ciśnienie barometryczne: 508hPa...1355hPa, użytkownik może bardzo precyzyjnie mierzyć prędkość i wydajność powietrza. Mikromanometr wyposażono w duży czytelny wyświetlacz z podświetleniem, umożliwiający równoczesną prezentację do 3 mierzonych parametrów. Pracuje jako miernik prędkości poprzez pomiar przy pomocy rurki Pitota.

Wzór ogólny do pomiaru prędkości V[m/s] = K√ (2ΔP/ρ), gdzie

ΔP - ciśnienie różnicowe uzyskane z sondy
ρ - gęstość powietrza
K- współczynnik charakterystyczny dla rurki Prandtla = 1

czyli:

dla powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa
(Warunki standardowe USA -  STP ρ gęstość powietrza suchego w 21.1ºC i ciśnieniu 101 325Pa: 1.200kg/m³)

przyjmuje postać:

Po uproszczeniu: V[m/s] = Kx1.291√ (ΔP)
gdzie ΔP - ciśnienie różnicowe z rurki (Pa)
stała K = 1 dla standardowych rurek Prandtla

Miernik może również współpracować z nietypowymi elementami pomiarowymi strumienia objętości powietrza - wprogramowany wzór do wyliczenia strumienia wygląda następująco:

Przepływ = K_f x √ (Δp)

gdzie:
- K_f - współczynnik charakterystyczny dla nietypowego elementu pomiarowego: 0.001...9.999
- √ (Δp) - pierwiastek z różnicy ciśnień

Takim nietypowym elementem jest rurka spiętrzająca prosta model 800187 służąca do pomiaru prędkości w kanałach wentylacyjnych o współczynniku K_f=0.815. Mierząc prędkość należy w pozycji Flow Type wybrać Press/ Kfactor i w nim uwzględnić poprawkę na gęstość dla warunków standardowych i K_f  nietypowej rurki. Wprogramowana wartość: 0.815 x 1.291 = 1.052.
Prędkość odczytujemy na wyświetlaczu miernika w zakładce Flow.

Manometr wyposażono w przelicznik wartości mierzonych na warunki standardowe lub aktualne. Przyrząd został wyposażony w pamięć pozwalającą na zapisanie do 12700 pomiarów. Wyniki te można dowolnie grupować w bloki logiczne, których może być 100. W komplecie znajduje się oprogramowanie umożliwiające przeniesienie danych z pamięci do pliku w formacie xls (Excel). Wprowadzanie danych odbywa się w sposób automatyczny z zaprogramowanym wcześniej interwałem czasowym lub manualnie poprzez kliknięcie odpowiednim klawiszem. W cenie kabel USB do transmisji danych oraz oprogramowanie LogDat2, umożliwiające zapis danych na dysku do pliku typu *.xls.
Użytkownik posiada możliwość podglądu zapamiętanych danych wraz z informacja o wartości maksymalnej, minimalnej lub średniej. Po wprogramowaniu przekroju wylicza strumień objętościowy powietrza. Przekrój wprowadza się poprzez podanie powierzchni w m², średnicy dla okrągłego lub boków dla prostokątnego.

Wbudowana ręczna kompensacja temperatury i ciśnienia barometrycznego zapewnia stabilne i dokładne pomiary. Potwierdzeniem parametrów pomiarowych jest bezpłatny certyfikat kalibracji producenta.

Charakterystyka:

• Zakres pomiarowy: ciśnienie różnicowe: ±3735.0Pa, dokładność ±1% wartości mierzonej ± 1Pa | maksymalne przeciążenie 48kPa | prędkość dla rurki Pitota: 1.27...78.7m/s, dokładność ±1.5% przy 10.16m/s
• Rozdzielczość pomiarowa: ciśnienie różnicowe: 0.1Pa, prędkość: 0.01m/s dla rurki Pitota
• Pamięć: 12 700 pomiarów pogrupowanych w 100 podkatalogach, interwał zapisu do pamięci: programowalny - 1s ...59min 59s
• Uśrednianie pomiaru: programowalne: 1, 5, 10, 20, 30s
• Stała czasowa: dla ciśnienia - 0.1milisekunda
  Jednostki:
  ciśnienia: Pa - hPa - kPa - mmHg - cmHg - inHg - mmH₂0 - cmH₂0 - inH₂0
  prędkości: m/s - ft/min
  wydajności: m³/s - m³/h - l/s - cfm
  temperatura: °C - °F
  ciśnienie barometryczne: hPa - kPa - mmHg - cmHg - cmH₂0 - inH₂0 - inHg
• Funkcje: zerowanie z klawiatury
• Zasilanie: 4 x 1,5V AA-baterie lub zewnętrzny zasilacz
• Waga: 270g
• W zestawie: walizka, instrukcja obsługi, mikromanometr, certyfikat kalibracji
• W opcji:
  Zasilacz zewnętrzny 230VAC.
  Cała gama rurek spiętrzających Prandtla do pomiaru prędkości o stałych wymiarach lub wykonanie teleskopowe. Dodatkowo jako nowość rurka prosta model 800187 o współczynniku K_f= 0.815 z dokładnością pomiarową ±4%.

Dane techniczne

Do pobrania:

	Karta katalogowa: Mikromanometr PVM 620 oraz PVM610
	Instrukcja: Mikromanometr PVM620 instrukcja
