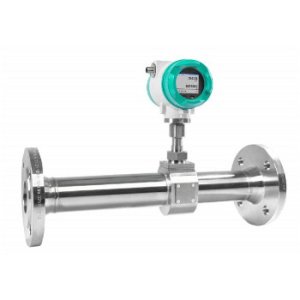

VU 570 - Czujnik ultradźwiękowy Vortex do pomiaru przepływu
Przepływomierze do gazów technicznych i mieszanych - niezależnie od składu gazów.
Monitoruj i zmniejszaj zużycie oraz zwiększ zrównoważony rozwój dzięki VU 570. Podstawą działania przepływomierza Vortex jest teoria ścieżki wirowej Karmana, opisująca zjawisko powstawania wirów za ciałem nieopływowym. Przegroda, umieszczona w strudze przepływającego płynu, generuje zawirowania, które naprzemiennie odrywają się od jej boków i unoszą wraz ze strumieniem. Częstotliwość odrywania wirów jest wprost proporcjonalna do średniej prędkości przepływu, a więc do strumienia objętości. Podczas odrywania wirów, po dwóch stronach przegrody, powstają naprzemienne chwilowe pola niskiego ciśnienia. Umieszczony za przegrodą czujnik wykrywa je, zlicza i przetwarza na linowy sygnał cyfrowy proporcjonalny do prędkości przepływającego płynu.
Zastosowanie pomiar:
Przepływomierze do gazów technicznych i mieszanych - niezależnie od składu gazów.
Monitoruj i zmniejszaj zużycie oraz zwiększ zrównoważony rozwój dzięki VU 570. Podstawą działania przepływomierza Vortex jest teoria ścieżki wirowej Karmana, opisująca zjawisko powstawania wirów za ciałem nieopływowym. Przegroda, umieszczona w strudze przepływającego płynu, generuje zawirowania, które naprzemiennie odrywają się od jej boków i unoszą wraz ze strumieniem. Częstotliwość odrywania wirów jest wprost proporcjonalna do średniej prędkości przepływu, a więc do strumienia objętości. Podczas odrywania wirów, po dwóch stronach przegrody, powstają naprzemienne chwilowe pola niskiego ciśnienia. Umieszczony za przegrodą czujnik wykrywa je, zlicza i przetwarza na linowy sygnał cyfrowy proporcjonalny do prędkości przepływającego płynu.
Zastosowanie pomiar:
- Gazów technicznych
- Mieszalnie gazów
- Sprężone powietrze w produkcji butelek PET
- CO2
- LPG
- Propan
- Krypton
Zalety przepływomierza Vortex VU 570:
- Precyzyjny pomiar już od 0.3m/s
- Odpowiedni do nieznanych lub zmieniających się składów gazów i gazów mieszanych
- Możliwość zastosowania w trudnych warunkach przemysłowych dzięki wytrzymałej aluminiowej obudowie
- Mierzy roboczy przepływ objętościowy i masowy
- Pomiar standardowego przepływu objętościowego poprzez zintegrowany pomiar ciśnienia i temperatury
- Innowacyjna zasada pomiaru gwarantuje precyzyjny pomiar przepływu w różnych gazach
- Odpowiedni do gwałtownych zmian temperatury i ciśnienia oraz dużych przepływów masowych
- Większy zakres pomiarowy niż w przypadku zwykłych czujników przepływu wirowego
- Brak ruchomych części, a tym samym niskie nakłady na konserwację
- Znikoma strata ciśnienia ze względu na znikomą blokadę średnicy.
Dane techniczne przepływomierza Vortex VU 570:
- 0|4...20 mA, impuls i interfejs Modbus RTU (RS 485) w standardzie
- Opcjonalne interfejsy, takie jak Modbus TCP (Ethernet), PoE, M-Bus
- Zakres ciśnienia do 40 bar
- Stopień ochrony IP 67
- Zakres temperatur od -40°C do 100°C
- Zintegrowany wyświetlacz do wyświetlania zmierzonych wartości
- Dostępne od DN15 do DN80
- Ustawienia regulowane za pomocą przycisków na wyświetlaczu. Główny odczyt licznika można zresetować za pomocą wyświetlacza
- Dla prędkości od 0,3m/s do 30m/s
- Wysoka dokładność± 1% odchylenia wartości mierzonej

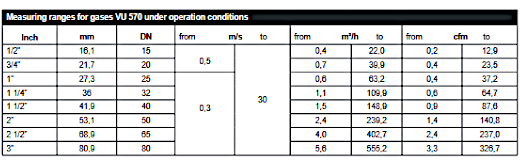

Tabela zakresów pomiarowy:
DANE TECHNICZNE VU 570
Zakres pomiarowy | patrz tabela powyżej |
Medium pomiarowe: | Powietrze, gazy nieagresywne i mieszanina gazów (bez kondensacji) |
Dokładność: | |
Przepływ objętościowy (m³/h) | ± 1,5 % wartości mierzonej, opcjonalnie: ± 1 % |
Przepływ masowy (kg/h) odp. | ± 2 % wartości mierzonej, opcjonalnie ± 1,5 % |
Standardowy przepływ objętościowy (Nm³/h) | ± 1,5 % |
Zasada pomiaru: | Vortex ultradźwiękowy - pomiar częstotliwości wirów |
Temperatura procesu: | -40°...+100°C |
Ciśnienie procesowe: | do 40 bar |
Stopień ochrony: | IP67 |
Materiał sekcji pomiarowej. | Stal nierdzewna 316, Tworzywo sztuczne |
Materiał wyświetlacza: | Aluminium - odlew ciśnieniowy |
Wyjścia sygnałowe: | W standardzie: RS 485 (Modbus-RTU), 1x 4...20 mA, wyjście impulsowe Opcjonalnie: Interfejs Ethernet |
Zasilanie: | 18...36 VDC |
Zakres pomiarowy: | 1:50 |
Powtarzalność: | ±0,3 % wartości mierzonej |
Przyłącze procesowe: | Kołnierz DIN EN1092-1 lub Kołnierz ANSI 150 lbs - 300 lbs R 1/2" - R 2" (BSP British Standard Piping) 1/2" - 2" gwint NPT |
