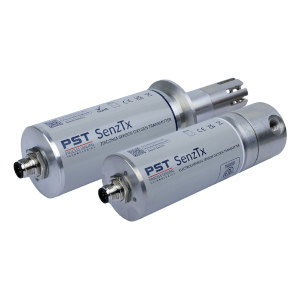

SenzTx jest kompaktowym i wytrzymałym przetwornikiem O
2, który wykorzystuje technologię cyrkonową lub elektrochemiczną do niezawodnego pomiaru stężenia tlenu. Czujnik cyrkonowy oferuje szybki czas reakcji i
długą żywotność przy praktycznie zerowym dryfcie, natomiast czujnik elektrochemiczny umożliwia pomiar tlenu w gazach zawierających węglowodory. Minimalny zakres wyjściowy od 0 do 10ppm idealny do pomiarów w atmosferze azotu lub monitorowania komór rękawicowych. Przetwornik SenzTx może być również dostarczony z zakresami pomiarowymi do 0 do 96% O2 dla koncentratorów tlenu. Elastyczność jest dodatkowo zwiększona przez różnorodne złącza procesowe.
Cechy:
- Opcje technologii czujnika cyrkonowego lub elektrochemicznego
- Zakres pomiarowy: 0 do 10ppm do 0 do 96% O2
- Protokół RS 485 Modbus
- Zasilanie 24VDC
- Dostępne opcje przyłączy procesowych KF40: kołnierzowe, przelotowe i kryzowe przepływowe
- Połączony czujnik i elektronika pozwalają na łatwą integrację.
- Lekki i wytrzymały (< 0.3kg)
Specyfikacja:
Dane |
|
Model przetwornika |
SenzTx |
Rodzaj czujnika |
czujnik cyrkonowy (ZR) |
czujnik elektrochemiczny (EC) |
Zakres pomiarowy |
0...100, 0...1000ppm(v) 0..1, 0...25, 0...96, 0...100% |
0...100, 0...1000ppm(v) 0...1, 0...25% |
Rozdzielczość wyjścia (dla %) |
0.01% |
Rozdzielczość wyjścia (dla ppm) |
1ppm(v) |
0.01 ppm(v) |
Dokładność: |
±2% wartości mierzonej (lub 2ppm O2) @przy skalibrowanej temperaturze i ciśnieniu |
Stała czasowa (T90) |
<10s @ 25˚C (w wybranym zakresie) |
<30s @ 25˚C (w wybranym zakresie) |
Czułość |
0.01% (przy pomiarze %) / 1ppm (przy pomiarze ppm) |
Zakres temperaturowy |
-25˚C ...+55˚C |
0˚C ...+45˚C |
Zakres ciśnienia |
900 do 1100 mBarabs |
Liniowość |
±2 % wartości mierzonej |
Przewidywana trwałość |
3...5 lat |
1...2 lat |
Wilgotność |
0-95% RH bez kondensacji |
Żywotność |
nieokreślona |
3...6 miesięcy |
lWejście / wyjście elektryczne |
|
Zasilanie |
24 V DC ±10% |
Pobór prądu |
200mA @ 24VDC |
200mA @ 24VDC |
Wyjście analogowe |
0...10 V lub 4...20 mA |
Komunikacja cyfrowa |
RS485 protokół Modbus |
Przyłącze elektryczne |
M12 x 1.5 |
Kabel |
1m (standard) 3m / 5m (opcja) |
Dane mechaniczne |
|
Waga |
0.260kg (10oz) |
Przyłacze procesowe |
Przepływowe - 1/8” NPT żeńskie Przepłwywowe z kryzą - 1/8” NPT żeńskie Kołnierzowe KF-40 |
Ochrona obudowy |
IP66 |
Obudowa materiał |
Polerowane aluminium |
Materiał części zwilżalnej (bez czujnika) |
Polerowane aluminium, nitryl |
Certyfikacja |
Certyfikat Zgodność z dyrektywą EMC 2011/65 /EU z zgodnością z EN50270:2015. cETLus UL61010-1 approved |

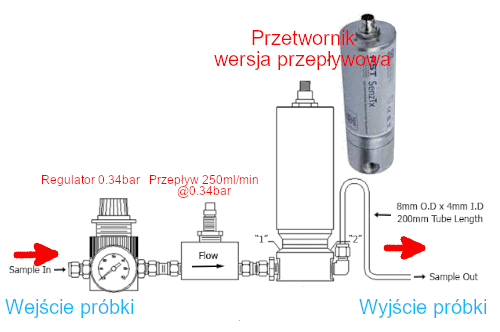

Przykładowy schemat wpięcia wersji przepływowej do instalacji:
