Dioda LED o odpowiedniej długości fali rzuca światło na warstwę luminescencyjną, barwnik (warstwa luminescencyjna) pochłania emitowane światło i w konsekwencji przechodzi w stan wzbudzenia. Po powrocie do stanu podstawowego barwnik emituje światło o innej, mniej energetycznej długości fali. (Emitowane światło nazywa się luminescencją). Następnie to światło jest wykrywane przez fotodetektor i wzmacniane. Jeśli atmosfera jest beztlenowa, np. czysty azot, emitowana energia jest wysoka. Im więcej tlenu jest obecne, tym więcej energii jest przenoszone ze wzbudzonego barwnika do cząsteczek tlenu. Tlen, mimo że pochłania energię, nie emituje światła, a zatem po pojawieniu się tlenu ilość emitowanego światła przez barwnik jest znacznie mniejsza. Krótko mówiąc, im więcej tlenu, tym mniej barwnik emituje. Fakt, że tlen przejmuje energię ze wzbudzonego barwnika nazywa się „dynamicznym wygaszaniem luminescencji”.

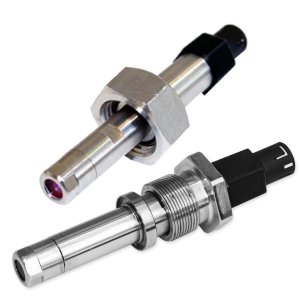

Cechą charakterystyczną tej metody pomiarowej jest niezależność od wielkości przepływu. Dzięki niezależności przepływu próbki można uzyskać wiarygodne odczyty tlenu.Czujniki tlenu TecMicro firmy TecSense to optochemiczne czujniki gazów, mogące mierzyć poziomy tlenu od kilku części na miliard do 100% objętościowych O2 w powietrzu lub cieczy. Przeznaczone do pracy w browarach, pakowaniu w zmodyfikowanej atmosferze, testowaniu gazów w bioinkubatorach, respirometrach, hodowlach alg lub ryb.
Funkcje
- Pomiar poziomu tlenu w gazach lub cieczach
- Zakres od 0ppb do 100% tlenu (w zależności od modelu)
- Szybki i precyzyjny pomiar
- Atest ATEX II do użytku w atmosferach wybuchowych
Wykonanie w całości ze stali nierdzewnej czujniki tlenu TecMicro mogą być używane w zastosowaniach typu clean in place (CIP) i sterylizacji na miejscu (SIP), takich jak inkubacja, browarnictwo lub w przemyśle farmaceutycznym lub spożywczym. Czujnik może wytrzymać wysoką temperaturę, wysokie ciśnienie, środki czyszczące i związki antybakteryjne. Możliwość pomiaru poziomu tlenu 0% oznacza, że można go używać do pomiaru punktu rosy.
Specyfikacja przetworników TecMicro w gazach:
TS-System | TecMicro tlen resztkowy | TecMicro zakres niski | TecMicro zakres średni | TecMicro zakres wysoki | ||||
---|---|---|---|---|---|---|---|---|
Zakres pomiarowy | 0-2000 ppm | 0,0-5% | 0,0-22% | 0,0-100% | ||||
Zakres | Dokładność | Zakres | Dok. | Zakres | Dok. | Zakres | Dok. | |
0-100ppm | ± 2% Mev** |
0-0,5% | ± 2% Mev** |
0-5% | ± 2% Mev** |
0-5% | ± 3% Mev** |
|
100-1000ppm | ±3% Mv* |
0,5-2,5% | ±3% Mv* |
5-15% | ±3% Mv* |
5-22% | ± 4% Mv* |
|
1000-2000ppm | ± 4% Mv* |
2,5-5% | ±5% Mv* |
15-22% | ± 3% Mv* |
22-100% | ± 5% Mv* |
|
Rozdzielczość | 1 ppm | 0,001% | 0,001% | 0,001% | ||||
Temp. zakres Min./Max | -10°C/ +60°C | -10°C / +60°C | -10°C / +60°C | -10°C / +60°C | ||||
Medium | Gaz | |||||||
Interfejs cyfrowy | RS232 / USB / RS485 | RS232 / USB / RS485 | RS232 / USB / RS485 | RS232 / USB / RS485 | ||||
Gwarancja | 12 miesięcy |
- W procesach przemysłowych, przemysł petrochemiczny
- Przemysł farmaceutyczny, biotechnologia, fermentacja,
- Bioreaktory
- Przemysł spożywczy i napojów, browary, napoje bezalkoholowe
- Kontrola ścieków i hodowla ryb
Specyfikacja przetworników TecMicro w cieczy:
TS-System | TecMicro ciecze zakres śladowy | TecMicro ciecze zakres niski | TecMicro ciecze zakres średni | TecMicro ciecze zakres wysoki | ||||
---|---|---|---|---|---|---|---|---|
Zakres pomiarowy | 0-200 ppb | 0 - 2000 ppb | 0,0 - 10mg/L | 0,0 - 40mg/L | ||||
Zakres | Dokładność | Zakres | Dokładność | Zakres | Dokładność | Zakres | Dokladność | |
0-200 ppb | ± 3% Mv* | 0-200 ppb | ± 2% Mev** | 0-2 mg/L | ± 2% Mev** | 0-2 mg/L | ± 3% Mev** | |
200-1000 ppb | ±3% Mv* | 2-8 mg/L | ±3% Mv* | 2-8 mg/L | ±4% Mv* | |||
1000-2000 ppb | ±5% Mv* | 8-10 mg/L | ± 5% Mv* | 8-10 mg/L | ± 4% Mv* | |||
10-40 mg/L | ± 5% Mv* | |||||||
Rozdzielczość | 1 ppb | 1 ppb | 0,001 mg/L | 0,001 mg/L | ||||
Sała czasowa | <20s | |||||||
Maksymalne ciśnienie | 20bar | |||||||
Materiał w kontakcie z medium | Stal 1.4404 Teflon Szkło |
|||||||
Temp. zakres Min./Max | -10°C/ 60°C | -10°C/ 60°C | -10°C/ 60°C | -10°C/ 60°C | ||||
Medium | Ciecz | |||||||
Interfejs cyfrowy | RS232 / USB / RS485 | RS232 / USB / RS485 | RS232 / USB / RS485 | RS232 / USB / RS485 | ||||
Gwarancja | 12 miesięcy |
Mev** - wybranego zakresu
Mv* - wartości mierzonej
Do pobrania:
Karta katalogowa dla gazu: Przetwornik tlenu w powietrzu TecMicro Gas | |
Karta katalogowa dla cieczy: Przetwornik tlenu w cieczy TecMicro F |
