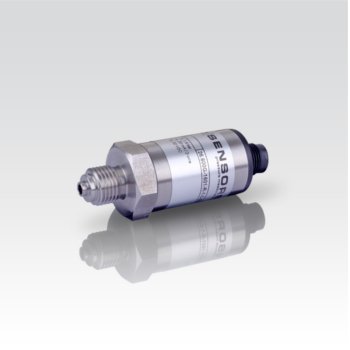

Przetwornik ciśnienia BD Sensors 26.600G stworzony został specjalnie do zastosowania przy pomiarze ciśnienia gazów, pary, pyłów oraz w aplikacjach do tenu. Urządzenie jest wyposażone w ceramiczny czujnik o dokładności pomiarów wynszącej ±0.5% zakresu, zgodnie z certyfikatem IEC 60770. Zakres ciśnienia nominalnego od 0...1bar / 0...400bar.
Standardowe zastosowanie
► Agromechanika
► Ogólne zastosowania przemysłowe
Charakterystyka
► Czujnik ceramiczny
► Dokładność ±0,5% zakresu, zgodnie z IEC 60770
► Nominalne ciśnienie w zakresie od 0 ... 1 bar do 0 ... 400 bar
Opcja
►wersja wolna od olejów i smarów
► Agromechanika
► Ogólne zastosowania przemysłowe
Charakterystyka
► Czujnik ceramiczny
► Dokładność ±0,5% zakresu, zgodnie z IEC 60770
► Nominalne ciśnienie w zakresie od 0 ... 1 bar do 0 ... 400 bar
Opcja
►wersja wolna od olejów i smarów
Szczegółowe dane techniczne:
Ciśnienie nominalne:
Ciśnienie nominalne [bar] | -1...0 | 1 | 1.6 | 2.5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 |
Ciśnienie nominalne abs. [bar] | - | 1 | 1.6 | 2.5 | 4 | 6 | 10 | 16 | 25 | 10 | 60 | 100 | 160 | 250 | 400 |
Nadciśnienie [bar] | 3 | 3 | 5 | 5 | 12 | 12 | 20 | 50 | 50 | 120 | 120 | 200 | 400 | 400 | 650 |
Ciśnienie nieszczące [bar] | 4 | 4 | 7 | 7.5 | 15 | 18 | 30 | 70 | 75 | 150 | 180 | 300 | 500 | 750 | 1000 |
Sygnał wyjściowy / Zasilanie:
Standard | 2-przewodowy: 4...20mA / Vs = 8...32VDC |
Opcja |
3-przewodowy: 0...10V / Vs = 14...30VDC
3-przewodowy: 10…90% of Vs / Vs = 2.7…5VDC
|
Dokładność | ≤ ± 0.5% zakresu dla zakresu -1...0bar ≤ 1% zakresu |
Częstotliwość pomiaru | 1kHz |
Stała czasowa | 2-przewodowy ≤ 10ms | 3-przewodowy ≤ 3ms |
Stabilność długoczasowa | ≤ ± 0.3% zakresu / rok |
Dupuszczalne temperatury | medium: -25...+125°C / Środowisko: -25...+85°C |
Materiał przyłącza | stal nierdzewna 1.4301 (304) |
Uszczelnienia | FKM |
Diafragma | ceramika Al2O3 |
Specjalna wersja do tlenu | dla ciśnienia ≤ 15bar: oring EPDM 281 dla ciśnienia ≤ 25bar: oring FKM Vi567 |

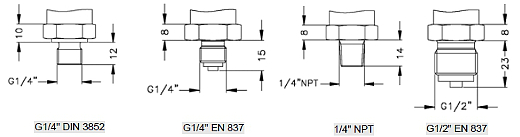

Dostępne rodzaje przyłączy mechanicznych:

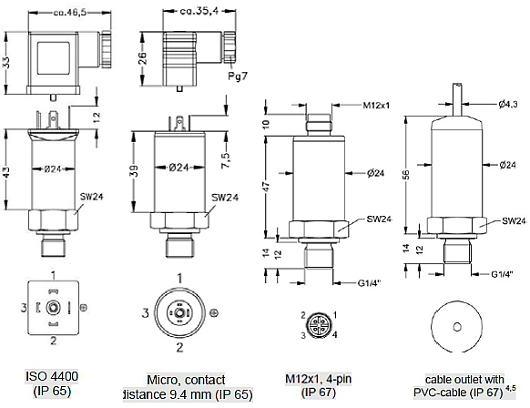

Wymiary zewnętrzne w zależności od wersji:
Do pobrania:
KK 26 600G |
