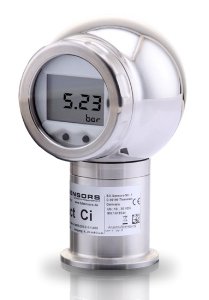

Przetwornik ciśnienia X|ACT CI

Kategoria: Przetworniki ciśnienia
Nr kat.: Przetwornik ciśnienia X|ACT CI
− +

X|ACT CI to profesjonalny przetwornik ciśnienia firmy BD Sensors do pomiaru ciśnienia gazów, pary wodnej i cieczy. W celu zapewniania doskonałej stabilności i dokładności pomiarów zaprojektowano ceramiczny czujnik pojemnościowy. W opcji wiele typów przyłączy procesowych, wytrzymała obudowa ze stali nierdzewnej. Przetwornik posiada wysoki stopień ochrony IP67.

BD sensor xactci

Główne cechy przetwornika:

  • Ciśnienie nominalne: 0...160mbar / 0...20bar
  • Dokładność: 0.1%FSO
  • Skalowanie: 1:5
  • Wersja higieniczna
  • Ceramiczny, pojemnościowy czujnik
  • Kilka przyłączy procesowych
  • Zintegrowany wyświetlacz oraz moduł operacyjny
  • Membrana Al2O3 (99.9%)

Opcje:

  • Komunikacja HART®
  • Wersja IS Ex ia = iskrobezpieczna dla gazów i pyłów

Miejsca zastosowań:

  • Przemysł chemiczny
  • Technologie medyczne
  • Przemysł spożywczy
  • Przemysł lakierniczy
  • Pomiar ciśnienia lepkich i płynnych mediów

Szczegółowe dane techniczne:

xact CI

Zakresy ciśnienia:

Nominalne ciśnienie [bar] 0.16 0.4 1 2 5 10 20
Nadciśnienie [bar] 4 6 8 15 25 35 45
Dopuszczalne podciśnienie [bar] -0.3 -0.5 -1

Sygnał wyjściowy / Zasilanie:

Standard 2-przewodowe 4...20mA / Vs = 12...30Vdc
Opcja
Wersja IS
Wersja IS: komunikacja Hart®

2-przewodowe 4...20mA / Vs = 12...28Vdc
2-przewodowe 4...20mA komunikacja HART® / Vs = 12...28Vdc
Pobór prądu max 25mA

Wydajność:

Dokładność





Ciśnienie nominalne < 1bar: ≤ ± 0.2%FSO
Ciśnienie nominalne ≥ 1bar: ≤ ± 0.1%FSO
Dla nominalnego zakresu ciśnienia od 0.16 do 0.4mbar ≤ ± (0.2 + (TD-1) x 0.02) % FSO
Dla nominalnego zakresu ciśnienia od 1 do 20bar ≤ ± (0.1 + (TD-1) x 0.01) % FSO
Ze skalowaniem 1:5 = nominalny zakres ciśnienia / regulowany zakres
Dopuszczalne obciążenie Rmax ≤ [(VS – VS min) / 0.02 A]Ω / obciążenie podczas komunikacji HART® Rmin = 250Ω
Efekt wpływu 0.05 % FSO / 10 V / dopuszczalne obciążenie: 0.05% FSO / kΩ
Stabilność długoczasowa ≤ ± 0.1 % FSO / rok
Stała czasowa 200ms
Regulacja
Elektroniczne tłumienie 0...100s
Offset: 0...80% FSO
Skalowanie: max 1:5

Dopuszczalne temperatury:

Błąd termiczny ≤ ± (0.02 x skalowanie 1:5) % FSO / 10k w wyrównanym zakresie -20...+80°C
Dopuszczalna temperatura medium: -25...+125°C / otoczenie: -20...+70°C / przechowywanie: -30...+80°C

 xact i 8

pdf new small Karta katalogowa DB xact ci pdf
