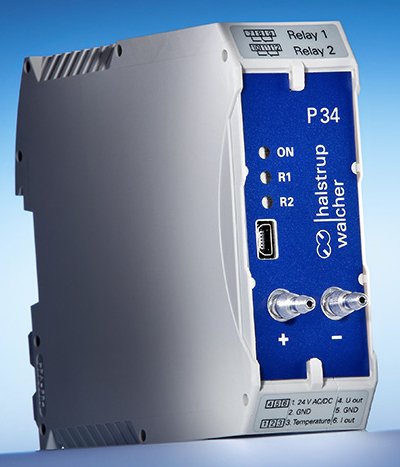

Przetwornik różnicy ciśnień P34

Nr kat.: P34
+

Przetwornik różnicy ciśnień model P34 w wykonaniu na szynę. W opcji kompensacja temperatury oraz wpływu ciśnienia barometrycznego. Funkcja pomiaru różnicy ciśnień ΔP, prędkości i wydajności. Przeznaczony do pomiarów w pomieszczeniach typu "clean room". Przetwornik różnicy ciśnień P34 przeznaczony do monitoringu różnicy ciśnień w pomieszczeniach czystych, laboratoriach, zakładach farmaceutycznych, salach operacyjnych, jak również do specjalnych zastosowań w instalacjach przemysłowych. Umożliwia pomiar nadciśnienia, podciśnienia i różnicy ciśnień, jak i natężenia przepływu [m/s] lub przepływy objętościowe [m³/h] - możliwość wpisania indywidualnej charakterystyki p34 halstrupzależności różnicy ciśnień od np. wydajności składającej się max z 20 punktów. Zakres pomiarowy jest skalowalny w zakresie od 10 .. 100%. Dwa dodatkowe przekaźniki umożliwiają użytkownikowi podłączenie zewnętrznych sygnalizatorów alarmowych optycznych lub dźwiękowych, wyzwalanych przy spadku lub wzroście ciśnienia powyżej określonej wartości. Przetwornik można łatwo konfigurować poprzez interfejs USB i darmowe oprogramowanie. Programowanie stałej czasowej umożliwia doskonałe dostosowane do warunków ciśnienia zapewniając stabilny sygnał wyjściowy

Przetworniki ciśnienia i różnicy ciśnień P34

  • Zakresy pomiarowe: 0...100Pa do 0...100kPa lub symetryczne (skalowany w zakresie 10%...100%)
  • Zakres programowalny
  • Stała czasowa i charakterystyka wyjścia konfigurowane Interfejs USB złącze Mini USB AB
  • Automatyczna kalibracja zera

Przetworniki ciśnienia P34 przeznaczony jest do montażu na typowej listwie. Stosowany w wentylacji i klimatyzacji, do współpracy z elementami spiętrzającymi, kryzami itd.  Przetworniki P34 wykorzystują najnowsze rozwiązania czujników różnicy ciśnień dla zapewniając wysokiej dokładności pomiary ciśnień różnicowych. Dzięki zaprogramowanej charakterystyce pierwiastkowej umożliwiają generowania na wyjściu sygnału proporcjonalnego do prędkości lub strumienia objętościowego, przy współpracy z rurką spiętrzającą lub innym czujnikiem przepływu. Przeznaczone są do kontaktu z czystym powietrzem lub nieagresywnymi gazami. Przetwornik posiada wysoką odporność na przeciążenie - przy zakresach poniżej 2.5kPa wynosi 200 x zakres, a przy wyższych wynosi 400kPa. Obudowa jest przystosowana do montażu szynowego.
Przetwornik wyposażony w cyfrowy interfejs USB.



Cechy

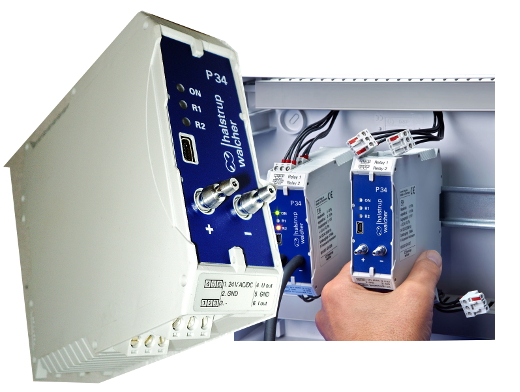

  • Przetwornik różnicy ciśnień o bardzo małych wymiarach - idealny do montażu w szafie sterowniczej
  • Korekcja punktu zerowego zapobiega jego dryftowi
  • Wbudowany zawór zapewnia wysoki poziom ochrony przed nadciśnieniem
  • Przepływ objętościowy można skonfigurować za pomocą współczynnika k, dPmax / Vmax lub 20 indywidualnych wartości
  • Interfejs USB: skalowanie, kształt linii charakterystycznej i wiele innych parametrów można ustawić za pomocą oprogramowania komputerowego.
  • Bezpłatne oprogramowanie dostępne na stronie www.halstrup-walcher.de/en/software
  • Możliwa dostawa już w pełni zintegrowana z szafą sterowniczą (na życzenie)
  • Opcjonalnie
    Przepływ objętościowy z kompensacją P/T (wejście analogowe temperatury i czujnik ciśnienia wewnętrznego)
    z przekaźnikiem
    z wciskanym złączem kolankowym

Zakresy pomiarowe
(również ± zakresy pomiarowe) inne dostępne na żądanie 10 / 50 / 100 / 250 / 500 Pa 1 / 2,5 / 5 / 10 / 20 / 50 / 100 kPa
dowolnie skalowalny od 10 ... 100 % w zakresie pomiarowym
Dokładność pomiaru  ± 0,2 % FS (dla zakresów pomiarowych ≤ 25 kPa) lub ± 0,5 % FS
Zakres współczynnika temperaturowego maks. 0,03% zakresu / K

Dane techniczne

Zakresy pomiarowe
również symetryczne [±]

0...10, 50, 100, 250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa, i inne
można skalować w zakresie 10…100% wart. nom.
Autozero TAK
Dokładność ±0.2% zakresu (zakresy ≤60Pa),
±0.5% zakresu (zakresy >60Pa)
Histereza <0.1%
Przeciążalność 200x (zakresy <2.5kPa),
600kPa (zakresy ≥2.5kPa)
Stała czasowa czujnika 25ms
Stała czasowa Regulowana: 25ms…60s
Kompensacja temperaturowa
zewnętrzna
TAK opcja
Współczynnik temperaturowy 0.03%/°C (w zakresie +10...+50°C)
Wyjście analogowe 0|2...10V, 0...20mA, 4...20mA
Wyjścia przekaźnikowe(opcja) dwa przekaźniki ze stykami bezpotencjałowymi
obciążalność 230V/6A
Zasilanie 24VDC, 24VAC,
Zakres temperatury pracy +10...+50°C
Zakres temperatur składowania -10...+70°C
Przyłącze ciśnieniowe dla rurek o średnicy nominalnej 4-6mm
Mierzone media powietrze i wszystkie nieagresywne gazy
Stopień ochrony obudowy IP20

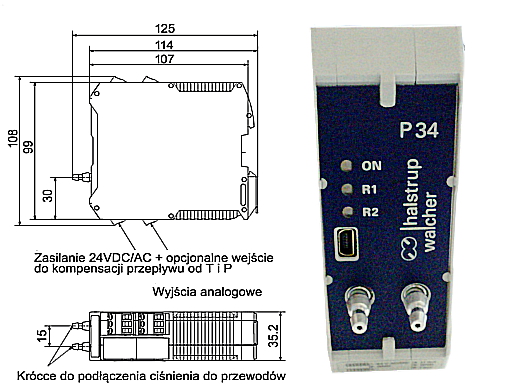

Wymiary 35x100x125mm
Złącze na szynę TH35

p34 halstrupp34 3

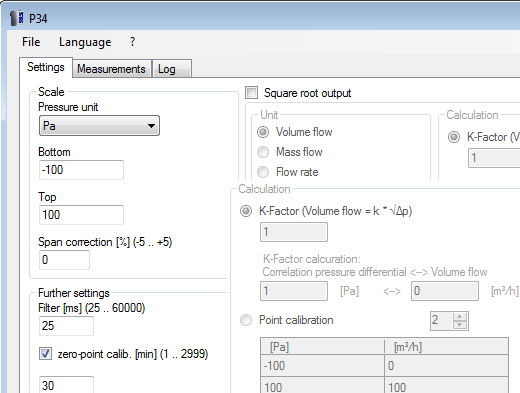

 Oprogramowanie [darmowe] do konfiguracji przetwornika:

p34 1



Do pobrania:
