wbudowanemu interfejsowi analogowemu 4...20mA lub 0...10V, informację o aktualnej temperaturze można prosto przekazać do sterownika lub regulatora.Kamera termowizyjna Optris Xi 80 współpracuje z wieloma obiektywami różniącymi się polem widzenia:
- 12° (f = 12.7)
- 30° (f = 5.1)
- 55° (f = 3.1)
- 80° (f = 2.3)
Kolejną zaletą kamery jest atrakcyjna cena oraz doskonały stosunek ceny do oferowanej jakości.

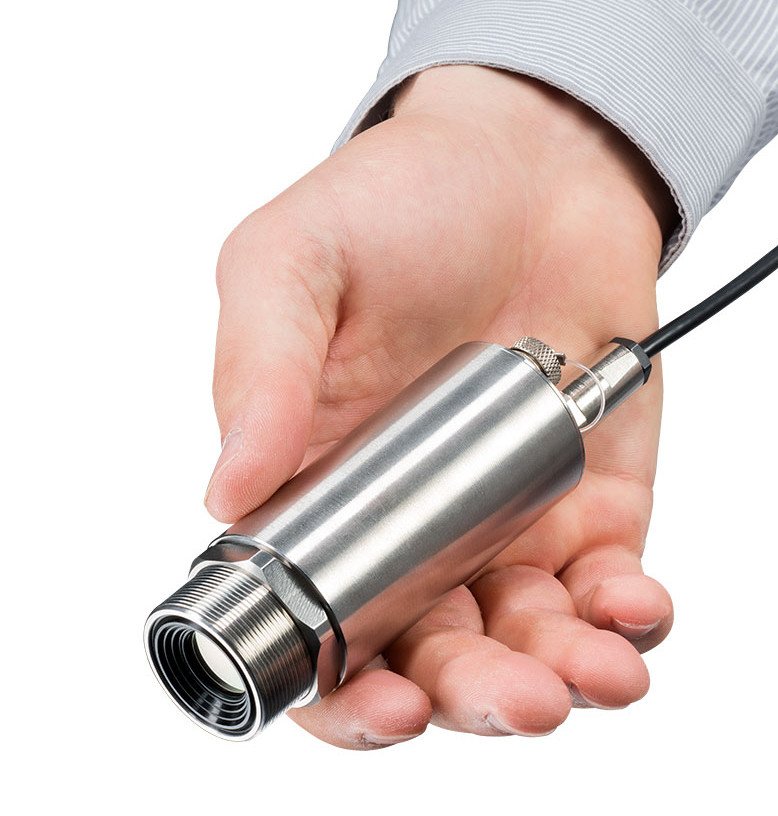

Stacjonarna kamera Optris Xi 80 może stanowić alternatywę dla dotychczas stosowanych pirometrów stacjonarnych lub dla urządzeń wykorzystywanych w aplikacjach OEM.
Kamera termowizyjna Optris Xi 80 – specyfikacja i dane techniczne
| Wielkość detektora | 80 x 80 pikseli |
| Rodzaj detektora | FPA, niechłodzony (34 μm) |
| Zakres spektralny | 7.5 – 13 μm |
| Zakres pomiarowy | -20°C…100°C 0°C … 250°C (20) 150°C … 900°C |
| Częstotliwość odświeżania | 50 Hz |
| Optyka (FOV) | 12° (f = 12.7) 30° (f = 5.1) 55° (f = 3.1) 80° (f = 2.3) |
| Ustawianie ostrości | Mechaniczne, regulowane cyfrowo |
| Rozdzielczość optyczna (D:S) | 190:1 (dla optyki 12°) |
| Czułość termiczna (NETD) | 100 mK |
| Dokładność | ±2 °C lub ±2 % (która większa) |
| Powtarzalność | ±1 °C lub ±1 % |
| Interfejs PC | USB 2.0 / Ethernet (100 Mbit/s) / PoE / RS 485 |
| Wejście / wyjście bezpośrednie | 1x wyjście analogowe (0/4-20 mA) 1x wejście (analogowe lub cyfrowe) optycznie izolowane |
| Interfejs procesowy PIF | 3x wyjścia analogowe (0/4–20 mA lub 0–10 V) lub wyjście alarmowe (przekaźniki) 3x wejścia (analogowe lub cyfrowe) optycznie izolowane |
| Długość przewodu USB | 1 m (standard), 3m, 5 m, 10 m lub 20 m |
| Interfejs cyfrowy ethernet/RS485 | do 100 m |
| Temperatura otoczenia | 0°C … 50°C |
| Obudowa (wymiary / stopień ochrony) | Ø 36 mm x 90 mm (M30x1) / IP 67 (NEMA 4) |
| Waga | 185 g |
| Wstrząsy / wibracje | IEC 60068-2 |
| Zasilanie | USB / PoE / 5-28 VDC |
| Zawartość zestawu | Kamera termowizyjna Optris Xi 80 przewód USB (1m) interfejs we/wy (1m) z terminalem połączeniowym uchwyt montażowy oprogramowanie Optris® PIX Connect |
W zestawie darmowe oprogramowanie do analizy termograficznej mierzonego obiektu optris PIX Connect
Wszystkie kamery IR są dostarczane wraz z oprogramowaniem termograficznym optris PIX Connect, które zostało opracowane specjalnie z myślą o obszernej dokumentacji i analizie obrazów termowizyjnych. Pozwala ono analizować dane temperatury w czasie rzeczywistym, a także zdalnie sterować kamerą termowizyjną. Ponadto można ustawić indywidualne poziomy alarmów dla procesu i zdefiniować wizualne lub akustyczne sygnały alarmowe.
Nasze oprogramowanie do termografii nie wymaga licencji i można je łatwo dostosować do własnych wymagań.
Opis w/w punktów
- Obraz termowizyjny z kamery
- Profil temperatury: Pokazuje temperaturę wzdłuż maks. 2 linii o dowolnym rozmiarze i pozycji na obrazie.
- Wyświetlacze kontrolne: Wyświetla wszystkie wartości temperatury w zdefiniowanych obszarach pomiarowych, takie jak najchłodniejszy punkt, najcieplejszy, temperatura przy kursorze, temperatura wewnętrzna i temperatura procesora.Ustawienia alarmów: Pasek pokazujący zdefiniowane progi temperatur dla niskiej wartości alarmowej (niebieska strzałka) i wysoki alarm (czerwony strzałka). Kolor wyświtlanych wartości zmienia się na czerwony (gdy temperatura przekracza wartość wysokiego alarmu) i na niebieski (gdy temperatura poniżej dolnej wartości alarmu).
- Temperatura wybranego obszaru pomiarowego: analizuje temperaturę zgodnie z wybranym kształtem, np. średnia temperatura w prostokącie. Wartość jest wyświetlana wewnątrz obrazu termowizyjnego i w postaci kontrolki.
- Pasek odniesienia: Pokazuje aktualne skalowanie temperatury w wybranej palecie kolorów.
- Wykres zmiany temperatury w czasie: pokazuje krzywe temperatury w czasie dla wybranego obszaru (ROI)
- Histogram: Przedstawia rozkład statystyczny pojedynczych wartości temperatury.
- Automatyczne / ręczne skalowanie palety parwnej (wyświetlany zakres temperatur): Man., (Min, max), 1σ: 1 Sigma, 3σ: 3 Sigma, OPT: Optymalizacja palety
- Sterowanie ostrością kamery: regulacja ostrości poprzez silnik elektryczny wbudowany w kamerze w celu ustawienia ostrości obrazu termowizyjnego
- Menu i pasek narzędzi (ikony)
- Ikona umożliwiająca przełączanie między paletami kolorów
- Pasek stanu: numer seryjny, aktualny obiektyw, zakres temperatur, położenie kursora, liczba klatek na sekundę, emisyjność, temperatura otoczenia, status przysłony
Nowość - obudowa do +250°C:
ACXIW obudowa chłodzona wodą dla kamer serii XI, praca do temperatury otoczenia + 250°C, w zestawie uchwyty montażowe regulowane w dwóch osiach (wymaga odpowiednich akcesoriów do chłodzenia wodą).
Akcesoria montażowe w/w obudowy bez lub z przedmuchem sprężonym powietrzem:
- ACXI400WAK1 Kit dla Xi 400 chłodzenie wodą (wykorzystanie bez przedmuchu powietrzem)
- ACXI400WAK2 Kit dla Xi 400 chłodzenie wodą (wykorzystanie z przedmuchem powietrza)
Przedmuch soczewki sprężonym powietrzem z szkłem ochronnym - ACXIAPL laminarny nadmuch, w zestawie z szkłem ochronnym (krzemowe)
Ruchoma przysłona zabezpieczająca, współpracująca z przedmuchem lub przedmuchem i chłodzeniem wodnym
- ACXIS Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (samodzielnie lub z przedmuchem laminarnym powietrzem)
- ACXISW Przysłona dla XI sterowana napędem dla ochrony optyki kamery | 30 ms tryb szybkiego zamknięcia (z przedmuchem laminarnym powietrzem lub chłodzeniem wodą)
Akcesoria montażowe ruchomej przesłony:
- ACXIAPLAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przedmuchem lub przedmuchem i przesłoną)
- ACXISAB Uchwyt montażowy dla Xi, regulowany w dwóch osiach (do wykorzystania z przesłoną)

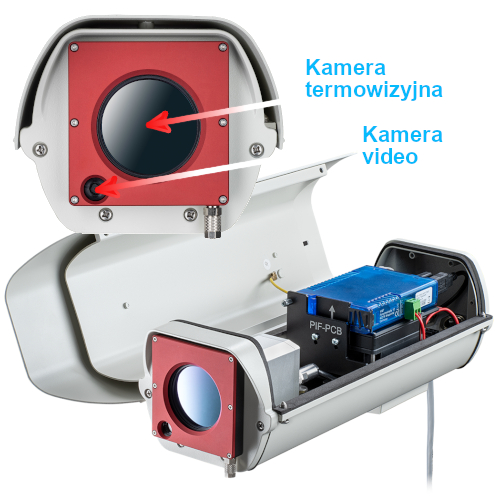

W opcji dostępna wersja obudowy zewnętrznej do kamer serii XI:
