NEC AVIO wprowadziła do oferty nowy model kamery termowizyjnej Infrec Thermo FLEX F50 o czułości termicznej: 0.05°C oraz zakresem pomiarowym w standardzie: -20 do 350°C. Jest to jedyna tego typu kamera przenośna z rozdzieloną elektroniką. Nowy produkt posiada innowacyjne funkcje ułatwiające precyzyjny pomiar:
- Intuicyjny dobór optymalnej palety barwnej poprzez przesunięcie na dotykowym wyświetlaczu ponad interesującym nas obszarem

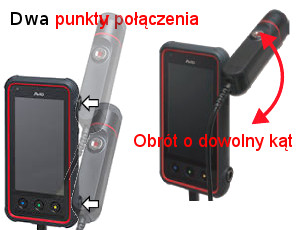

- Możliwość zintegrowania kamery z wyświetlaczem na dwóch poziomach wraz z możliwością obrotu o dowolny kąt
- Możliwość umieszczenia kamery bezpośrednio na statywie w komorze klimatycznej a wyświetlacza na zewnątrz
- Funkcja pominięcia zimnego nieboskłonu z obrazu termowizyjnego
- Automatyczne wykonywanie krótkiej sekwencji zdjęć
- Obrót obrazu na wyświetlaczu o określony kąt

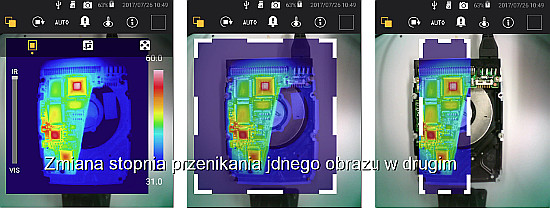

- Złożenie obrazu termowizyjnego i widzialnego z płynnym stopniem przenikania jednego w drugim
- Funkcja informacji o przekroczeniu uprzednio ustawionego poziomu alarmu
- Programowalne funkcje 3 klawiszy wyświetlacza
- prezentacja trendów temperaturowych
- Pomiar temperatury w dowolnych 5 punktach, obszarze lub wzdłuż wybranej linii
Cechy:
- Pomiar temperatury do 350°C
- Nowa funkcja - Auto Point pozwala użytkownikowi na łatwe ustawienie maksymalnego / minimalnego limitu z obrazu termicznego
- Rozdzielczość w zakresie 0,05°C (w temperaturze 30°C)
- Ostrzenie od 10 cm, z polem widzenia 70°x70° lub od 30cm dla 35°x35°
- Dostępne trzy modele kamer w zależności od aplikacji, Basic, Standard lub Online
- Połączenieie obrazu termowizyjnegi i widzalnego rozdzielczości 5MP
- Funkcja nagrywania filmów termowizyjnych bezpośrednio na karcie MicroSD i transfer przez USB
- Standardowe akcesoria obejmują: zasilacz sieciowy, kartę microSD, adapter kart microSD, kabel USB, pasek na szyję, oprogramowanie NS9500LT, instrukcję obsługi i torbę
Kamera wyposażona jest w dotykowy wyświetlacz z prostą i intuicyjną obsługą nawet początkujących użytkowników.
Funkcja Auto Point | możliwość wybrania optymalnej szerokości palety barwnej dla danego punktu
Automatyczne ustawianie górnej i dolnej granicy temperatury.
Funkcja Sky Off - pominięcie temperatury nieboskłonu przy ustawieniu optymalnej szerokości palety barwnej
Przycisk programowalny z możliwością ustawienia wywołania "Nagrywanie" i "Ustawienie skali".

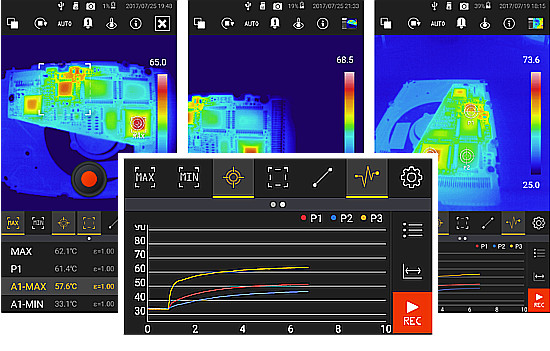

Funkcja wykresu w czasie rzeczywistym
- Wykres trendu, zmiany temperatury w funkcji czasu
- Wykres może być zapisany jako plik CSV bez komputera.
Funkcjonalność w miejscu pracy

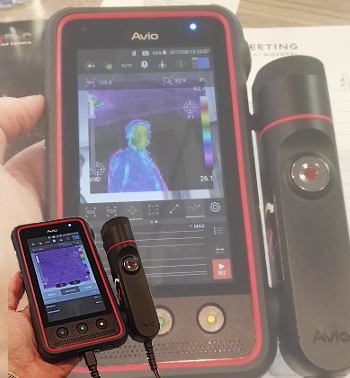

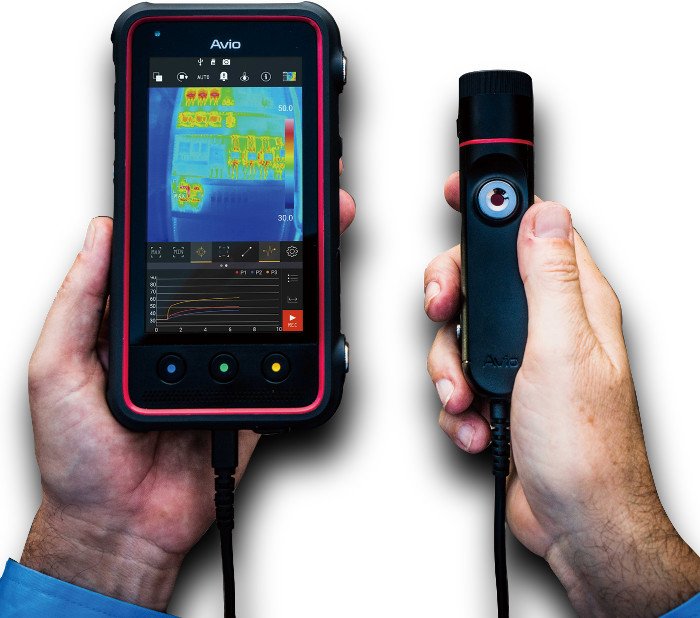

Łatwiejszy pomiar miejsc o utrudnionym dostępie dzięki rozdzieleniu głowicy pomiarowej od wyświetlacza.
Możliwość instalacji na kasku.
Pasek na szyję pozwalający operatorowi równolegle robić notatki lub wykonywać inne zadania.
Wysoki stopień ochrony obudowy IP64.
Odporność na upadek z wysokości 1 metra.
Funkcje, takie jak "Obracanie obrazu", "Obraz złożeniowy", "alarm kolorowy" itd.
Kompaktowe wymiary
Głowica może pracować do 70℃ bez chłodzenia

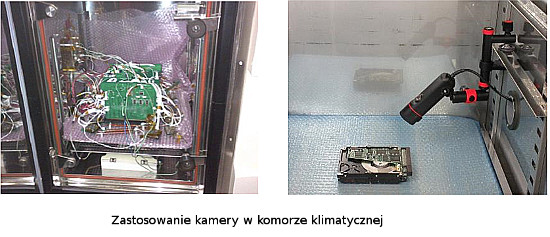

Możliwość umieszczenia głowicy kamery w komorze termostatycznej
Głowica kamery i miernik mogą być montowane na statywie lub mocowane na ścianie.
Różne przydatne funkcje pomiarowe, takie jak "punkt pomiarowy", "śledzenie MAX / MIX", "Analiza obszaru" i "Profil liniowy".
Tworzenie trendów z interwałem 7,5Hz.
Analiza on-line obrazu poprzez bezpośrednie połączenie kamery z komputerem (przy użyciu opcjonalnego oprogramowania "NS9500PRO")
Cechy Thermo FLEX F50:
- zakres pomiarowy: -20...350°C
- czułość termiczna NETD: 0.05°C (R1 w 30°C, ∑16)
- Funkcja poprawy uśredniania eliminująca efekt smużenia
- Pasek na rękę szyję ułatwiający wygodne i bezpieczne trzymanie kamery
Wspólne cechy wybranych modeli:
- Funkcja cyfrowego wzmacniania krawędzi obrazu
- Alarm wibracyjny, optyczny, dźwiękowy oraz analogowy
- Funkcja przenikania zdjęcia termowizyjnego w widzialnym plus prezentacja równoległa termogramu i zdjęcia widzialnego
- Wyświetlacz LCD z szerokim kątem obserwacji
- Wbudowana: lampa doświetlająca LED
- Wbudowana funkcja automatycznego doboru ostrości, szerokości palety barwnej

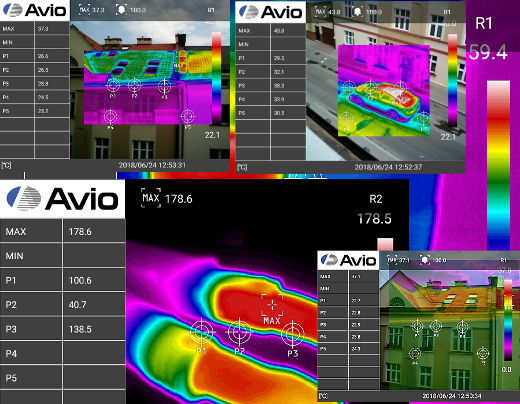

- Prezentacja temperatury w 5 punktach |1 obszarze | najcieplejszy / najchłodniejszy punkt w obrazie | centralny punkt | różnica temperatur
- Rejestracja filmów na karcie microSD
- Funkcja pomiaru Makro (od 10cm)
- Auto-Focus (automatyczne ostrzenie)
- Zapis zdjęć do pliku *.jpg
Pozostałe:
- Zakres pomiarowy: -20...350°C
- Pole widzenia 35°(H) x 35°(V) F50A Model lub 70°(H) x 70°(V) F50B Model
- Zoom cyfrowy płynny 1x ~ 4x
- Alarm
- Zapis danych na karcie microSD | SDHC
- Zapis filmu termowizyjnego (wybrane modele)
- Format zdjęć *.jpg plus notatka tekstowa i głosowa
- Wbudowana funkcja automatycznej rejestracji zdjęć z programowanym interwałem: 3s ~ 60min.
- Wyjście USB 2.0
- Funkcja auto-focus
- Stopień ochrony obudowy: IP64
Kamera termowizyjna NEC została wyposażona w najnowszą matrycę pomiarową, charakteryzującą się wyjątkowo wyraźnym obrazem termowizyjnym. Oprócz wykonywania statycznych zdjęć, ma możliwość rejestracji radiometrycznych filmów termowizyjnych. Jeżeli istnieje konieczność automatycznego wykonania i zapisu zdjęcia, można to wykonać z zaprogramowanym wcześniej interwałem. Kamera termowizyjna posiada unikalną funkcję podglądu temperatury w dowolnych 5 punktach na obrazie z możliwością ustawienia indywidualnych współczynników emisyjności dla każdego z nich. Jest to szczególnie ciekawa funkcja w przypadku potrzeby precyzyjnego pomiaru temperatury różnych materiałów na jednym obrazie, które to materiały różnią się współczynnikami emisyjności.
DANE TECHNICZNE
| Matryca pomiarowa |
niechłodzona (mikrobolometer) |
| Zakres spektralny |
8 do 14µm |
| Zakres pomiarowy | -20 do 350°C z podzakresami: Zakres 1: -20 ... 120°C Zakres 2: 0 ... 350°C |
| Czułość (NETD) |
±0.05°C przy 30°C |
| Dokładność | ±2°C lub ±2% |
| Odświeżanie |
7.5Hz |
| Wmiar detektora | 240(H) x 240(V) pixels |
| Pole widzenia (FOV) |
35°(H) x 35°(V) F50A Model |
| Rozdzielczość spektralna |
2.8mrad F50A Model |
| Ostrzenie | 10cm do ∞, F50A; 30cm do ∞ F50B |
| Ostrość | bez wymagania |
| Funkcje Auto | Auto-scale, Auto-Max, Auto-Point |
| Palety barwne | Oliwkowa, Tęcza, Szarości, gorąca biała, gorąca czarna, etc. |
| Gradacja | 256/128/64/16 tonów |
| Kamera widzialna | 5MP CMOS Camera |
| Widzialne / Termogram złożenie | Zdjęcie w zdjęciu (funkcja ustawiania), Przenikanie (Programowalny stopień, wymiar & pozycja programowalne) |
| Funkcje obrazu | zoom cyfrowy 1~ 4x |
| Funkcje pomiarowe |
Alarm: Alarm na obrazie, dźwiękowy, kolorowy, nagrywanie Tylko dla wersji Standard/Online: |
| Zapis danych | Karta MicroSD, zgodna z SDHC |
| Pamięć |
statyczne zdjęcie: JPEG z danymi temperaturowymi (14bit), zdjęcie widzialne równolegle Tylko dla wersji Standard/Online: |
| Interfaces |
Transmisja danych: USB2.0 (MTP) |
| Wyświetlacz | 4.8" HD (720 x 1280 pikseli), panel dotykowy |
| Pomocniczo | doświetlenie LED (wbudowane) |
| Parametry środowiskowe | Praca: Kamera: -20°C ... 70°C, 90% RH bez kondensacji Wyświetlacz: -40°C ... 50°C, 90% RH bez kondensacji Drgania / udar: upadek z wysokości 1m, 29.4m/sec²(3G), 294m/sec²(30G) EMC: Zgodność z CE (Klasa A) Stopień ochrony obudowy: IP64 odpowiednik |
| Akumulator | 4h pracy ciągłej, wbudowany Li-ion |
| Zasilacz AC | AC adapter przez USB micro B kabel (100V do 220VAC 50/60Hz) |
| Wymiary | Kamera ok. 30m x 40mm x 130mm bez kabla Wyświetlacz ok. 169mm(H) x 92mm(W) x 24.5mm(D) bez kabla |
| Waga | Kamera ok. 100g Wyświetlacz ok. 400g (bez kabla) |
Szczegółowo:
| Dostępne modele | F50A-BAS | F50B-BAS | F50A-STD | F50B-STD | F50A-ONL | F50B-ONL |
| Pole widzenia | 35°x35° | 70°x70° | 35°x35° | 70°x70° | 35°x35° | 70°x70° |
| Rozdzielczość kątowa | 2.8mrad | 5.3mrad | 2.8mrad | 5.3mrad | 2.8mrad | 5.3mrad |
| Zakres pomiarowy | -20 do 350°C | |||||
| Czułość termiczna | lepsza niż 0.05°C @ 30°C | |||||
| Dokładność | ±2°C lub ±2% | |||||
| Odświeżanie obrazu | 7.5Hz | |||||
| Matryca | Niechłodzona FPA, 240(H) x 240(V) mikrobolometryczna | |||||
| Długość fali | 8 do 14µm | |||||
| Odległość pomiarowa | 30cm do ∞ | 10cm (makro) do ∞ | 30cm do ∞ | 10cm (makro) do ∞ | 30cm do ∞ | 10cm (makro) do ∞ |
| Wyświetlacz | Dotykowy 720x1280pikseli | |||||
| Aparat cyfrowy | 5MPe plus LED doświetlający | |||||
| Ilość punktów pomiarowych temperatury dowolnie ustawianych na wyświetlaczu | 5 punktów + hot lub cold spot | |||||
| Korekcja temperaturowa | Emisyjność, wielopunktowa lub wspólna | |||||
| Alarm | alarm dźwiękowy, kolorowy, nagrywanie | |||||
| Obszary pomiarowe | - | Obszar + min i max w obszarze | ||||
| Funkcje: | - | ΔT + profil liniowy temperatury | ||||
| Automatyczne ostrzenie | TAK | |||||
| Rodzaje łączenia termogramu i zdjęcia widzialnego | Łączenie termogramu z widzialnym: - termogram pokrywa całość widzialnego z płynnym stopniem przenikania - termogram pozostałe widzialne z płynnym stopniem przenikania - termogram tylko w wybranym zakresie reszta widzialna |
|||||
| Śledzenie temperatury maksymalnej i minimalnej | TAK (do wyboru) | |||||
| Tryb śledzenia temperatury | 7 palet barwnych (Tęcza / STęcza / gorąca stal / stalowa / czarno biała / odcienie szarości w kontraście i inne) | |||||
| Cyfrowy zoom | płynny 1x ~ 4x | |||||
| Inne funkcje | korekcja emisyjności indywidualna dla każdego z punktów | globalna, wyświetlanie daty i godziny, stan baterii, pamięć, ostatni obrazek | |||||
| Karta SD: | notatka głosowa i tekstowa przyporządkowana do zdjęcia do 30s | |||||
| Pojemność pamięci | SD lub SDHC | |||||
| Funkcje | SD format, kasowanie, tworzenie katalogu, nazwa pliku, zapis klawiszem, interwał zapisu, odtwarzanie klawiszem, wyświetlanie galerii, wyświetlanie nazw plików | |||||
| Transmisja danych | USB 2.0 | |||||
| Transmisja danych on-line | - | TAK (7.5Hz) | ||||
| Tryb zapisu | statyczne zdjęcie termowizyjne i widzialne format *.jpg | |||||
| Zapis ciągły | - | Max 7.5Hz do 10s | ||||
| Zapis z interwałem | - | od 3s do 60min | ||||
| Zapis trendów | - | format csv | ||||
| Delta T / profil liniowy | - | 1 ΔT oraz 1 profil liniowy | ||||
| Zasilanie |
Akumulator (Li-ion), AC zasilacz, 4h pracy lub 230VAC (poprzez adapter)
|
|||||
| Warunki środowiskowe temp./wilgotność | Kamera: -20...70°C/RH90% lub niższa (bez kondensacji) Wyświetlacz: 20...50°C/RH90% lub niższa (bez kondensacji) |
|||||
| Wymiary | kamera: 30x40x130mm, wyświetlacz: 169x92x24mm | |||||
| Waga | ok. 100g kamera + wyświetlacz: 400g | |||||
| Stopień ochrony obudowy | IP64 | |||||
| Udar | 30G JISC0041/IEC60068-2-27 | |||||
| Wibracje | 3G JISC0040/IEC60068-2-6 | |||||
Dostępne wersje oprogramowania:

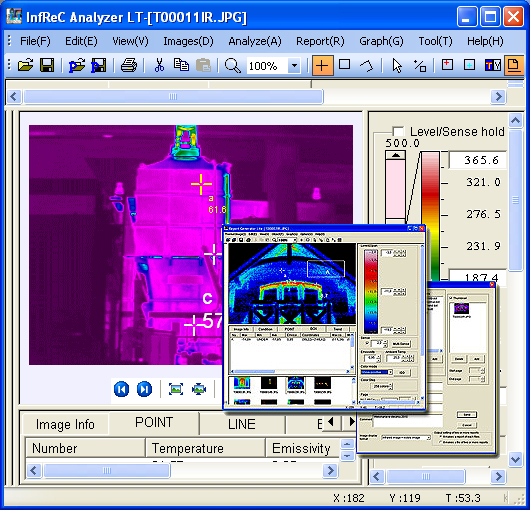

Oprogramowanie (w standardzie w zestawie) InfRec Analyzer LT (NS9500LT):
- Tworzenie raportów w Wordzie / Excelu
- Fuzja - łączenie zdjęć termograficznych z widzialnymi
- Podgląd informacji o zdjęciu, warunkach wykonania, położeniu punktów
- Analiza (punkty, prostokąty, profil liniowy)
- Zaznaczanie izoterm
- Histogram
- Zmiana współczynnika emisyjności | temp. otoczenia
- Wyszukiwanie najcieplejszego / najchłodniejszego punktu
- Wiele palet barwny do obrazowania termogramu

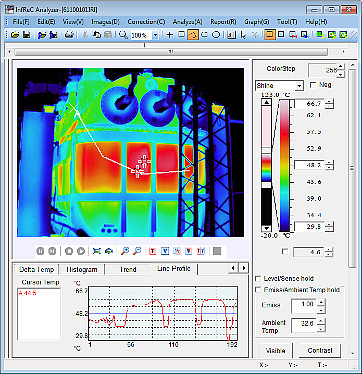

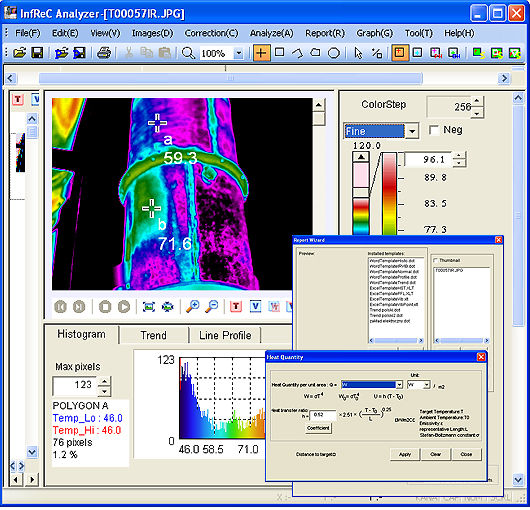

Oprogramowanie opcjonalne odpłatne InfRec Analyzer Standard (NS9500STD):
- Wszystkie funkcje NS9500LT plus:
- Analiza (punkty, prostokąt, koło, dowolne figury geometryczne)
- Wyszukiwanie najcieplejszego i najchłodniejszego miejsca na elementach analizy
- Funkcja filtrowania obrazu: wyostrzanie, rozmywanie, wzmacnianie krawędzi
- Korekcja na warunki atmosferyczne
- Ustawianie kontrastu skali barwnej (środek lub góra/dół)
- Wprowadzanie izoterm (do 9)
- Kalkulacja pola pomiarowego na podstawie odległości
- Wyliczanie mocy wypromieniowywanej przez powierzchnię: kW/m² | W/m² | J/sec m² | cal/sec m² | kcal/sec m² | BTU/sec m²
- oprócz histogramu i profilu liniowego - trendy oraz różnica temperatur
- Odtwarzanie sekwencji video z programowalnym krokiem
- Eksport danych do Worda i Excela
Oprogramowanie opcjonalne odpłatne InfRec Analyzer Online:
- Wszystkie funkcje NS9500STD plus odczyt danych on-line z kamery:
Przegląd części dostępnych funkcji:
