Pirometr OPTRIS CThot z głowicą wytrzymującą 250C

Nr kat.: Pirometr OPTRIS CThot
+
Pirometry serii OPTRIS CThot modele: LT10H i LT02H to rodzina stacjonarnych pirometrów z masywna głowicą, przeznaczonych do bezkontaktowego pomiaru temperatury w warunkach przemysłowych i laboratoryjnych. Pirometr składa się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki. Masywna obudowa głowicy pirometrycznej wytrzymuje ciągłą pracę bez dodatkowego chłodzenia w warunkach otoczenia do 250°C. Jest to cecha odróżniająca od pozostałych pirometrów z serii CT. Model CThot został wyposażony przez producenta w specjalną masywną obudowę, wykonaną ze stali nierdzewnej (zainstalowaną na głowicy pirometrycznej), która to chroni elektronikę głowicy oraz zwiększa jej bezwładność temperaturową. Pośród akcesoriów dodatkowych, oferowanych z pirometrem CThot, możesz znaleźć obudowy masywne wykonane z anodowanego aluminium lub mosiądzu, których wymianę można przeprowadzić we własnym zakresie.

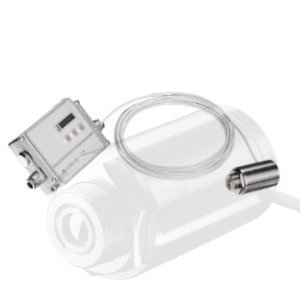

optris CThot głowica


Zastosowanie:
Pirometry z serii CThot są wykorzystywane przede wszystkim w aplikacjach, w których następuje szybka zmiana temperatury otoczenia wokół głowicy pomiarowej. Pirometr sprawdza się doskonale przy pomiarach temperatury powierzchni wykonywanych wewnątrz suszarek, pieców, podczas procesów związanych z hartowaniem szkła a także w branży przetwórstwa tworzyw sztucznych - termoformowanie produktów. W branży tekstylnej i w elektronice. W standardzie wyposażone w kabel od długości 3mb pomiędzy głowicą a elektroniką.

Pirometry z serii CThot LT dostępne są w dwóch wersjach różniących się polem widzenia:

LT10H – z rozdzielczością optyczną 15:1
LT02H – z rozdzielczością optyczną 2:1

Pozostałe elementy takie, jak zakres pomiarowy, dokładność, czas reakcji, są wspólne dla obydwu powyższych modeli.

Pirometry CThot LT są dostarczane wraz ze standardową soczewką SF (standard focus). Opcjonalnie, pirometr w wersji LT10H może być wyposażony w instalowaną soczewkę CF (close focus), która to pozwala na zredukowanie średnicy pola pomiarowego do 3.0 mm z odległości 30 mm od obiektu mierzonego.

Elektronikę pirometru Optris CT zamknięto w pyło i bryzgoszczelnej obudowie. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród następujących (0/4-20 mA, 0-5/10 V lub symulacja termopar J lub K) oraz cyfrowego z interfejsem USB, RS232 lub RS485 wraz z oprogramowaniem OptrisConnect. Oprogramowanie to umożliwia monitoring temperatury mierzonej oraz konfigurację parametrów pracy przetwornika. Użytkownik ma także możliwość programowania parametrów z zewnętrznej klawiatury a dzięki wyświetlaczowi LCD może monitorować ich wartość. Bez konieczności komputera można konfigurować takie parametry jak: zakres temperaturowy, emisyjność, transmitancje, część sygnałów procesowych.

Interfejs cyfrowy pirometry OPTRIS CThotWymiana głowicy w razie uszkodzenia jest bardzo prosta, gdyż jest ona skalibrowana fabrycznie. Na kablu głowicy znajduje się specjalny kod kalibracyjny, który wystarczy wprowadzić za pomocą klawiatury lub wygodniej z użyciem programu CTconnect.

Kombinacja małych wymiarów, wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych.

Dostępne opcjach:

  • W naszej ofercie znajdziesz następujące moduły cyfrowej transmisji danych:
    USB
    RS232
    RS422/485 (z adapterem USB)
    Ethernet
    Profibus DP | Moduł z interfejsem zgodnym z Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjnyIT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
    CAN-BUS (protokół CANOpen)

  • opcjonalny moduł dwóch wyjść przekaźnikowych: 2 x 60 V DC/42 V ACeff; 0.4 A; optycznie izolowane

Cechy charakterystyczne:

Rodzaje wyjść (w standardzie):

  • Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J lub alarmowe cyfrowe dwustanowe (programowanie poprzez interfejs (z histerezą 2oC))
  • Kanał 2: temperatura głowicy 0...5 | 10V do 180oC lub alarmowe cyfrowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
    • temperatury mierzonego obiektu
    • temperatury głowicy pirometru
    • temperatury elektroniki
    Stała histereza 2oC (programowanie przypisania tylko z komputera)Alarmy pirometr OPTRIS CT

Alarmowe AL2 (w standardzie):

  • Wyjście alarmowe AL2 na płytce elektroniki  (z histerezą 2oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustawienie zmiany koloru podświetlania wyświetlacza Alarmu 2

Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):

  • zmiana koloru podświetlenia wyświetlacza:
    Alarm 1 | normalnie zamknięty | - dół - kolor niebieski alarm aktywny
    Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
    Kolor zielony oba alarmy nieaktywne

UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego opraogramowania.

3 programowane wejścia binarne:Uchwyt podwójny celownika laserowego OPTRIS

  • sterowanie wartością emisyjności
  • kompensacja temperatury otoczenia
  • wyzwalanie funkcji specjalnych

OPTRIS celownik laserowy



Opcjonalny celownik laserowy pokazujący środek pola pomiarowego (dwa modele):

  • ACCTOEMLST - zasilany z puszki elektroniki pirometru
  • ACCTLST - zasilany zewnętrzną baterią

DANE TECHNICZNE

Parametr OPTCT LT02H OPTCT LT10H
Zakres pomiarowy -40°C ... 975°C
Detektor 8...14µm
Optyka (standard) - patrz optyka 2:1 10:1
Optyka soczewką do bliskiego widzenia (opcja -CF) soczewka nakręcana [ ACCTAPLCF]: 2.5mm@21mm dla dalszych 2,5:1 CF1 soczewka wbudowana: 3mm@30mm dla dalszych 3:1

soczewka nakręcana [ ACCTAPLCF]: 1.2mm@8mm dla dalszych 1,2:1
Stała czasowa (T95)
100ms
Dokładność
±1% w.o.
(nie mniej niż 1.5°C)
Powtarzalność
±0.5% w.o.
(nie mniej niż 0.5°C)
Dryft termiczny
±0.05% lub ±0.05°C/K co większe
Emisyjność (ustawiana klawiszami lub interfejsem)
0.100 do 1.100
Transmisyjność (ustawiana klawiszami lub interfejsem) 0.100 do 1.100
Wyjście analogowe Kanał 1: 0 / 4-20 mA, 0-5 / 10 V lub termoparowe J | K (ewentualnie cyfrowe dwustanowe programowane z interfejsu np. 0 lub 5/10V i 0/4...20mA) (patrz ekran poniżej)
Kanał 2: temperatura głowicy 0...5 | 10V | -20...250oC lub alarmowe cyfrowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
1. temperatury mierzonego obiektu
2. temperatury głowicy pirometru
2. temperatury elektroniki
stała histereza 2oC (programowanie sposobu pracy tylko z komputera)
Wyjście alarmowe AL2 (standard) open collector 24V / 50mA programowane alarmem AL2 zmieniającym kolor podświetlacza, stała histereza 2K
Wyjście przekaźnikowe (opcja) podwójne, optycznie izolowane 2x60VDC/AC 0.4A bezpotencjałowe (sposób działania programowany z komputera przez opcjonalne wyjście cyfrowe)
Interfejs (opcja) RS232, RS485, USB
dodatkowo nowość moduł z PROFIBUS DP,  Ethernet lub CAN-BUS
Długość kabla sonda- elektronika standard 1mb
opcja: 3, 8,15mb
Funkcje przetwarzania sygnału °C/°F, średnia, min., max., pik z funkcją programowania przesunięcia
Zasilanie 8...36VDC, pobór prądu 100mA
Temperatura otoczenia głowica: -20...250°C
elektronika: 0...85°C
Odporność głowicy na wibracje IEC 68-2-6: 3G,11...200Hz
Temperatura przechowywania -40...85°C
Materiał obudowy stal nierdzewna
Stopień ochrony IP65
Wymiary sonda: ø29.5 x 45mm, gwint M18x1 długość 10mm
elektronika: 120x70mm
Masa netto głowica 40g
elektronika 420g

Pirometry OPTRIS oprogramowanie CompactConnect

Zamiast wyjść analogowych można zamienić sposób ich działania na cyfrowe ale programowanie to jest możliwe jedynie z komputera. Powyżej zrzut ekranu z oprogramowania Compact Connect umożliwia m.in. przeprogramowanie wyjść z analogowych  dostępnych z klawiatury  (niezależnie kanał 1 rys. 1 i 3  oraz kanał 2 rys. 2 i 4) na cyfrowe 0 lub 5/10V oraz 0/4 lub 20mA (normalnie zawarte lub normalnie rozwarte) wraz z ustawienie progu alarmu (pozycja 3 i 4 na powyższym rysunku)


W przypadku wyboru opcji wyjść przekaźnikowych (dodatkowa płytka wpinana we właściwą) nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.

Pirometr OPTRIS LT02 puszka elektroniki


W opcji dostępny jest celownik laserowy umieszczony w głowicy podobnej do głowicy pomiarowej pirometru i montowany równolegle w specjalnym uchwycie.

laser

WERSJE SPECJALNE

Możliwości funkcjonalne przyrządu można rozszerzyć przez zastosowanie licznych dodatkowych elementów.

optris CThot uchwyt

Powyżej przykładowe uchwyty montażowe:
- uchwyt montażowy nastawny - ACCTFB
- uchwyt montażowy nastawny w 1 płaszczyźnie - ACCTMB
- uchwyt montazowy nastawny w 2 płaszczyznach - ACCTMG

optris CThot przedmuch soczewki

Powyżej przykładowy nadmuch soczewki:
- nadmuch soczewki (ACCTAPMH) powietrze wydostaje się wzdłuż osi pomiarowej pirometru (może chłodzić blisko położony obiekt)

Poniżej :
- wymiary głowicy masywnej

optris CThot wymiar glowicy

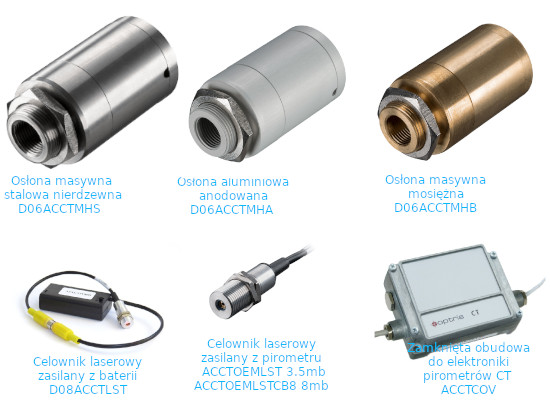

optris CThot osłony masywne



Model CThot. Specjalna konstrukcja głowicy pirometrów nie wymaga dodatkowego chłodzenia. Głowica wytrzymuje bez chłodzenia 250ºC.

PLIKI DO POBRANIA:

pdf new small Pirometr CThot z głowicą pracującą do 250C
pdf new small Instrukcja obsługi pirometrów OPTRIS CTLT02 | LT15 | LT20
pdf new small Pirometry OPTRIS przegląd produktów
Zapytaj o produkt
