Pirometr Optris CT P7

Nr kat.: Optris CT P7
+
Pirometr serii OPTRIS CT P7 przeznaczony do pomiaru temperatury cienkich folii z tworzywa sztucznego z PE | PU | PTFE | PA w warunkach przemysłowych i laboratoryjnych. Sprawdza się również przy pomiarze szkła z uwagi na detektor 7.9µm. Dla tej długości fali szkło posiada wysoki współczynnik emisyjności. Pirometr składa się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki, dzięki takiej konstrukcji udało się uzyskać miniaturowy wymiar głowicy pomiarowej.

Detektor o w zakresie 7.9µm

Na ogół tworzywa sztuczne grubsze niż 2,5 mm, mogą być mierzone przy użyciu pirometrów o zakresie 8 do 14µm. Niestety w przypadku cienkich folii są one częściowo przezroczyste dla pasma 8 do 14µm. Na szczęście, istnieją pewne punkty w widmie podczerwieni, w których to folie stają się nieprzezroczyste dla pirometrów, właściwość ta wynika z ich charakterystyki wiązań molekularnych. Interesujące nas punkty lub zakresy widma w zależności od rodzaju materiału są różne i zostały wykorzystane do pomiaru temperatury. Folie mierzy się w dwóch pasmach: 7.9µm (model OPTRIS CT P7) oraz 3.43µm (model OPTRIS CT P3). Pirometr CT P3 z detektorem 3.43µm przeznaczony jest do pomiaru folii z:OPTRIS CT P3 produkcja folii

  • polietylenu [PE]
  • polipropylenu [PP]
  • polistyrenu [PS]
  • poliamidu [PA]

Wersja CT P7 (7.9µm) nadaje się do pomiaru:

  • poliestrów
  • teflonu [PTFE]
  • kopolimeru fluorowego [FEP]
  • celulozy
  • poliimidu [PI]

Tworzywa których folie można mierzyć zarówno 3.43µm jak i 7.9µm

  • poliuretan [PU]
  • polichlorek winylu [PCV]
  • akryl [PMMA]
  • poliwęglan [PC]

Pirometr składa się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki, dzięki takiej konstrukcji udało się uzyskać miniaturowy wymiar głowicy pomiarowej.

Detektor o w zakresie 3.43µm

Zależność przepuszczalności folii z tworzywa sztucznego w różnych długościach fali.

przepuszczalność folii z tworzywa sztucznego

UWAGA: jeżeli w procesie produkcji jako grzałki wykorzystywane są grzejniki kwarcowe to mogą one mieć wpływ na pomiar temperatury pirometrem z detektorem mierzącym pasmo do ok. 4.8µm.

Zakres pomiarowy:

  • CT P7: 0 ... 710°C nowy rozszerzony zakres | detektor: 7.9µm | optyka: 10:1

Zastosowanie detektora 7.9µm dla materiałów z tworzyw sztucznych powoduje wyraźny spadek wartości błędu pomiarowego.optris_gora

Elektronikę pirometru Optris CT zamknięto w pyło i bryzgoszczelnej obudowie. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród następujących (0/4-20 mA, 0-5/10 V lub symulacja termopar J lub K) oraz cyfrowego z interfejsem USB, RS232 lub RS485 wraz z oprogramowaniem OptrisConnect. Oprogramowanie to umożliwia monitoring temperatury mierzonej oraz konfigurację parametrów pracy przetwornika. Użytkownik ma także możliwość programowania parametrów z zewnętrznej klawiatury a dzięki wyświetlaczowi LCD może monitorować ich wartość. Bez konieczności komputera można konfigurować takie parametry jak: zakres temperaturowy, emisyjność, transmitancje, część sygnałów procesowych.

optris15

NOWOŚĆ w dostępnych opcjach:

  • W chwili obecnej dostępny jest moduł z interfejsem zgodnym z Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjny IT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
  • CAN-BUS
  • Ethernet

Cechy charakterystyczne:optris17



Rodzaje wyjść:

  • Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J
  • Kanał 2: temperatura głowicy 0...5 | 10V do 180oC lub alarmowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
  • temperatury mierzonego obiektu
  • temperatury głowicy pirometru
  • temperatury elektroniki

Stała histereza 2oC (programowanie przypisania tylko z komputera)

W opcji istnieje możliwość zainstalowania interfejsów cyfrowych rozszerzających funkcje pomiarowe o komunikację cyfrową oprócz standardowych analogowych.

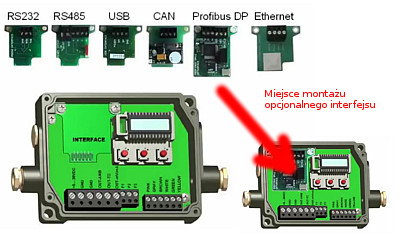

płytka interfejsów cyfrowych

płytka interfejsów cyfrowych pirometrów OPTRIS

Alarmowe AL2 (w standardzie):

  • Wyjście alarmowe AL2 na płytce elektroniki (z histerezą 2oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustawienie zmiany koloru podświetlania wyświetlacza Alarmu 2

Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):

  • zmiana koloru podświetlenia wyświetlacza:
    Alarm 1 | normlnie zamknięty | - dół - kolor niebieski alarm aktywny
    Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
    Kolor zielony oba alarmy nieaktywne
    W przypadku zakupu płytki przekaźników ACCTRI z dwoma optycznie izolowanymi przekaźnikmi  60VDC/42VAC, 0.4A,  poziomy ich zadziałania są skorelowane z alarmami optycznymi zmieniającymi kolor podświetlenia wyświetlacza

UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego opraogramowania.

3 programowane wejścia binarne:

  • sterowanie wartością emisyjności
  • kompensacja temperatury otoczenia
  • wyzwalanie funkcji specjalnych

optris14Zakres pomiarowy | rozdzielczość optyczna:

  • CT P7: 0 ... 500°C | detektor: 7.9µm | optyka: 10:1

Temperatura pracy:

  • elektronika: 0...85°C
  • głowica: -20...85°C

Opcjonalny celownik laserowy pokazujący środek pola pomiarowego (dwa modele):

  • ACCTOEMLST - zasilany z puszki elektroniki pirometru
  • ACCTLST - zasilany zewnętrzą baterią

DANE TECHNICZNE

Parametr CT P7
Zakres pomiarowy 0 ... 710°C
Optyka (standard) - patrz optyka 10:1
Stała czasowa (T95)
150ms
Dokładność
±1% w.o. lub ±1.5°C
Powtarzalność
±0.5% w.o. lub 0.5°C
Emisyjność (ustawiana klawiszami lub interfejsem)
0.100 do 1.100
Transmisyjność (ustawiana klawiszami lub interfejsem) 0.100 do 1.000
Wyjście analogowe Kanał 1: 0/4-20 mA, 0-5/10 V lub termoparowe J lub K
Kanał 2: temperatura głowicy 0...5 | 10V do 180oC lub alarmowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
1. temperatury mierzonego obiektu
2. temperatury głowicy pirometru
2. temperatury elektroniki
stała histereza 2oC (programowanie sposobu pracy tylko z komputera)
Wyjście alarmowe AL2 (standard) open collector 24V / 50mA programowane alarmem AL2 zmieniającym kolor podświetlenia wyświetlacza, stała histereza 2K
Wyjście przekaźnikowe (opcja) podwójne, optycznie izolowane 2x60VDC/42AC 0.4A bezpotencjałowe, stała histereza 2K Zadziałania alarmu sygnalizowane czerwoną diodą obok wyświetlacza. (Sposób działania programowany z komputera przez opcjonalne wyjście cyfrowe) .
Interfejs (opcja) RS232, RS485, USB
dodatkowo nowość moduł z PROFIBUS DP, Ethernet lub CAN-BUS
Długość kabla sonda- elektronika standard 3mb
opcja: 8,15mb
Funkcje przetwarzania sygnału °C/°F, średnia, min., max., pik z funkcją programowania przesunięcia
Zasilanie 8...36VDC, pobór prądu 100mA
Temperatura otoczenia głowica: -20...85°C
elektronika: 0...85°C
Odporność głowicy na wibracje IEC 68-2-6: 3G,11...200Hz
Temperatura przechowywania -40...85°C
Materiał obudowy stal nierdzewna
Stopień ochrony IP65
Wymiary sonda: ø14 x 28mm, gwint M12x1 długość 10mm
elektronika: 120x70mm
Masa netto głowica 200g
elektronika 420g

W przypadku wyboru opcji wyjść przekaźnikowych nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.

W opcji dostępny jest celownik laserowy umieszczony w głowicy podobnej do głowicy pomiarowej pirometru i montowany równolegle w specjalnym uchwycie.

laser

 W opcji możliwość dokupienia przedmuchu soczewki masywnej ACCTAPMH + uchwyt ACCTFBMH, uwaga wymaga przepływu powietrza 2...10 l/ min:

porzedmuch soczewki masywnej ACCTAPMH + uchwyt ACCTFBMH

Wymiary masywnej głowicy pirometru P7

nawiew 2018 4



pole pomiarowe pirometru p7
