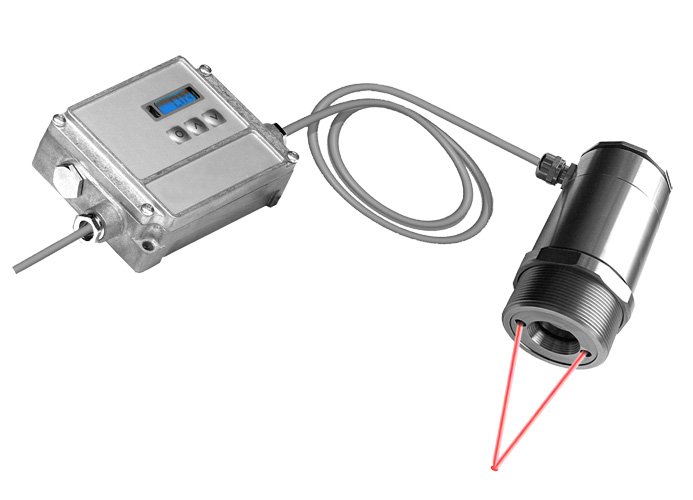

Pirometr z serii CTlaser G5 wyposażony w detektor czuły na długość fali 5.2µm.
Dedykowany do pomiaru temperatury szkła w masie, wyrobów szklanych oraz formowania szkła. Szczególnie popularnym zastosowaniem jest pomiar temperatury przy której formowane są szyby samochodowe. Uniwersalny pirometr wysokotemperaturowy z serii OPTRIS CT laser G5 z podwójnym celownikiem laserowym. Długość fali została specjalnie dobrana do pomiarów temperatury szkła w masie. Dla zakresu powyżej 4.9µm szkło jest nieprzeźroczyste. W przypadku szkła należy dodatkowo uwzględnić wpływ pozostałych czynników jak przepuszczalność atmosferyczna (powinna być 100%) oraz odbicie (najlepiej bliskie 0). Mając na uwadze wszystkie te parametry najlepszym zakresem dla detektora do pomiaru szkła jest 4.8...5.2µm.
W ofercie posiadamy dwa modele o różnych zakresach pomiarowych:
- G5L: +100 ... +1200°C
oraz
- G5H: +250 ... +1650°C.
Optris CTlaser G5 to pirometr przeznaczonych do bezkontaktowego pomiaru temperatury formowania szkła gdzie wymagany jest szczególnie szeroki zakres pomiarów. Dzieki podwójnemu precyzyjnemu celownikowi laserowemu można precyzyjnie określić pole pomiarowe. Zastosowanie detektora o długości 5.2μm powoduje wyraźny spadek wartości błędu pomiarowego. Pirometr składa się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki.
Zakres pomiarowy:
+100 ... +1200°C optyka 45:1 oraz
+250 ... +1650°C z optyką 70:1
stanowią o szerokim zakresie możliwych aplikacji pirometru. Głowica pomiarowa została tak zaprojektowana aby mogła wytrzymać bez dodatkowego chłodzeniem do 85°C a z włączonym celownikiem laserowym do 50°C.
Kombinacja wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych.
Zakres pomiarowy:
- - G5L: +100 ... +1200°C
- - G5H: +250 ... +1650°C
Pirometr składa się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki, dzięki takiej konstrukcji udało się uzyskać mały wymiar elementów. Dodatkowym atutem jest możliwość określenia pola pomiarowego dzięki zastosowaniu precyzyjnego podwójnego celownika laserowego.
Głowica pomiarowa została tak zaprojektowana aby mogła wytrzymać bez dodatkowego chłodzeniem do 85°C a z dodatkowym chłodzeniem płaszczem wodnym do 175°C.
Bez konieczności zastosowania komputera można konfigurować takie parametry jak:
- zakres temperaturowy,
- emisyjność,
- transmitancje,
- część sygnałów procesowych.
NOWOŚĆ w dostępnych opcjach:
- W chwili obecnej dostępny jest moduł z interfejsem zgodnym z Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjny IT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
- CAN-BUS
- Ethernet
Cechy charakterystyczne:
Rodzaje wyjść:
- Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J
Alarmowe AL2 (w standardzie):
- Wyjście alarmowe AL2 na płytce elektroniki (z histerezą 2oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustawienie zmiany koloru podświetlania wyświetlacza Alarmu 2
Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):
- zmiana koloru podświetlenia wyświetlacza:
Alarm 1 | normlnie zamknięty | - dół - kolor niebieski alarm aktywny
Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
Kolor zielony oba alarmy nieaktywne
W przypadku zakupu płytki przekaźników ACCTRI z dwoma optycznie izolowanymi przekaźnikmi 60VDC/42VAC, 0.4A, poziomy ich zadziałania są skorelowane z alarmami optycznymi zmieniającymi kolor podświetlenia wyświetlacza
UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego opraogramowania.
3 programowane wejścia binarne:
- sterowanie wartością emisyjności
- kompensacja temperatury otoczenia
- wyzwalanie funkcji specjalnych
Rozdzielczość optyczna:
- dla | G5L | 45:1
- dla | G5H | 70:1
Zakres pomiarowy:
- - G5L: +100 ... +1200°C
- - G5H: +250 ... +1650°C
Temperatura pracy:
- elektronika: 0...85°C
- głowica -20...85°C z laserem do 50°C
Wbudowany podwójny celownik laserowy pokazuje pecyzyjnie średnicę pomiarowego.
W opcjach dostępna jest szeroka gama akcesoriów montażowych.
Jedną z nich jest możliwość montażu pirometru w ścianie poprzez specjalny kołnierz z rurą wizyjną o długości 300mm a następnie przejściówką do której można wkręcić bezpośrednio pirometr lub wstawić jeszcze element z przedmuchem soczewki:
DANE TECHNICZNE
Parametr
| Model | |||
---|---|---|---|---|
CTlaser G5L | G5H z detektorem: 5.2μm | ||||
Zakres pomiarowy |
|
|||
Optyka (standard) | CF1, CF2, CF3, CF4, SF | |||
Optyka z soczewką do bliskiego widzenia (opcja CF1...4, SF) |
Optyka G5L |
Optyka G5H |
||
Stała czasowa (T95) |
G5L: 80ms (90% sygnału) G5H: 120ms (90% sygnału) |
|||
Dokładność | ±1% w.o. lub ± 1°C | |||
Powtarzalność | ±0.5% w.o. lub ±0.5°C | |||
NETD | 0.1°C (standard) / 1°C | |||
Emisyjność (ustawiana klawiszami lub interfejsem) | 0.100 do 1.100 | |||
Transmisyjność (ustawiana klawiszami lub interfejsem) | 0.100 do 1.000 | |||
Wyjście analogowe | Kanał 1: 0/4-20 mA, 0-10 V lub termoparowe J lub K | |||
Wyjście alarmowe AL2 (standard) | open collector 24V / 50mA programowane alarmem AL2 zmieniającym kolor podświetlenia wyświetlacza, stała histereza 2K | |||
Wyjście przekaźnikowe (opcja) | podwójne, optycznie izolowane 2x60VDC/42AC 0.4A bezpotencjałowe, stała histereza 2K Zadziałania alarmu sygnalizowane czerwoną diodą obok wyświetlacza. (Sposób działania programowany z komputera przez opcjonalne wyjście cyfrowe) . | |||
Interfejs (opcja) | RS232, RS485, CAN, USB, PROFIBUS DP,Ethernet | |||
Długość kabla sonda- elektronika | standard 3mb opcja: 8,15mb |
|||
Funkcje przetwarzania sygnału | °C/°F, średnia, min., max. | |||
Laser 635nm | 1mW, ON/OFF poprzez oprogramowanie lub elektronikę | |||
Zasilanie | 8...36VDC, pobór prądu 160mA | |||
Temperatura otoczenia | głowica -20...85°C (50°C z włączonym laserem) elektronika: 0...85°C |
|||
Odporność głowicy na wibracje | IEC 68-2-6: 3G,11...200Hz | |||
Wilgotność względna | 10...95%, bez kondensacji | |||
Temperatura przechowywania | -40...85°C | |||
Materiał obudowy | stal nierdzewna | |||
Stopień ochrony | IP65 | |||
Wymiary | sonda:Ø49.3 x 100mm, gwint M48x1.5 długość 40mm elektronika: 120x70mm |
|||
Masa netto | głowica 600g elektronika 420g |
Optyka:
W przypadku wyboru opcji wyjść przekaźnikowych nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.
PLIKI DO POBRANIA:
Karta katalogowa pirometru CTlaser G5 | |
|
Instrukcja obsługi: optris CTlaser |
