Solidne kamery - Obudowa do kamery przemysłowej do strefy EX
Kamery SAMCON przeznaczone są między innymi do następujących zastosowań:
- zakłady chemiczne;
- maszyny z systemami sterowania procesami w strefach zagrożonych wybuchem;
- biogazownie i silosy;
- elektrownie;
- oczyszczalnie ścieków i wysypiska śmieci;
- rafinerie, zbiorniki na paliwa, magazyny paliw, rurociągi i stacje rozdzielcze;
- kopalnie
- porty i miejsca przeładunkowe;
- zakłady przetwórstwa artykułów spożywczych i zakłady farmaceutyczne;
- do monitorowania hangarów, fabryk i magazynów;
- systemy ochrony CCTV;
- zastosowanie w przemyśle.
Najmniejsza na świecie przeciwwybuchowa kamera termowizyjna z autofokusem i pomiarem rozkładu temperatury w zakresie podczerwieni.
ExCam XI410 to zaawansowana kamera termowizyjna z wbudowanym detektorem na podczerwień i autofokusem do użytku w strefach zagrożonych wybuchem. Zapewnia doskonałe obrazy termowizyjne obiektów pomiarowych dzięki wbudowanej matrycy o rozdzielczości 384x240pikseli w zakresie od -20°C do 900°C. Dodatkowo kamera termowizyjna posiada oprogramowanie z rozbudowanymi funkcjami analizy (np. analiza termiczna z uwzględnieniem najcieplejszych i najchłodniejszych punktów). Excam XI410 może nie tylko zobaczyć, gdzie jest najcieplejszy punkt, ale także dokładnie zmierzyć temperaturę. Podobnie jak wszystkie kamery z serii ExCam, posiada ona certyfikaty zgodne z przepisami europejskimi (ATEX), jak również międzynarodowymi (IECEx). Te certyfikaty i inne dokumenty w zakładce do pobrania.
Cechy:
- Certyfikacja dla obszarów niebezpiecznych (ATEX & IECEx)
Dla kamery:
Explosion protection (gaz): II 2G Ex db IIC T6 Gb
Explosion protection (pył): II 2D Ex tb IIIC T80°C Db
Dla puszki przyłączeniowej:
Explosion protection (gaz): II 2G Ex eb IIC T5 Gb
Explosion protection (pył): II 2D Ex tb IIIC T95°C Db IP66 - Kompaktowa i lekka kamera termowizyjna z wbudowanym pomiarem rozkładu temperatur
- Matryca o rozdzielczości 384x240pikseli
- Dokładny pomiar temperatury w zakresie od -20°C do 900°C
- Czułość termiczna NETD ±0,08°C
- Elektryczne sterowanie ostrością
- Dostępne cztery układy optyczne
- Praca autonomiczna z automatycznym wyszukiwaniem punktów
- Automatyczna kalibracja
- Rozwiązanie jednoprzewodowe (Ethernet, zasilanie, I/O)
- Stopień ochrony IP66/68 (IEC 60529)
- Oprogramowanie z rozbudowanymi funkcjami analitycznymi
- Bogate wyposażenie dodatkowe
Wytrzymała kamera termowizyjna z certyfikatem ATEX i IECEx
Oprócz przepisów europejskich (ATEX), seria ExCam jest również certyfikowana zgodnie z przepisami międzynarodowymi (IECEx). Certyfikacja obudów obejmuje grupę ATEX II (Gaz i Pył) dla strefy 1, 2 oraz 21 i 22 obejmującą grupy wybuchowe IIC / IIIC z wysokim ryzykiem zagrożenia mechanicznego. Podczas etapu rozwoju ExCam XI410 wyraźnie skupiono się na aspektach bezpieczeństwa, a także mechanicznej precyzji i wysokiej jakości stali nierdzewnej. ExCam XI410 zapewnia doskonałe obrazy w podczerwieni o rozdzielczości 382x240p przy częstotliwości odświeżania 25Hz. Funkcja automatycznego wyszukiwania punktów zapewnia wiarygodne pomiary temperatury nawet ruchomych obiektów. Ponieważ ustawienie czujnika jest automatyczne, nie ma potrzeby ponownego ustawiania kamery. Ostrość obrazy dzięki wbudowanemu silniczkowi można łatwo i wygodnie ustawić za pomocą oprogramowania.

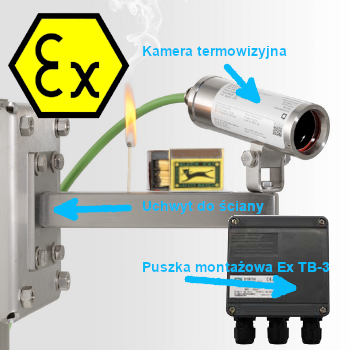

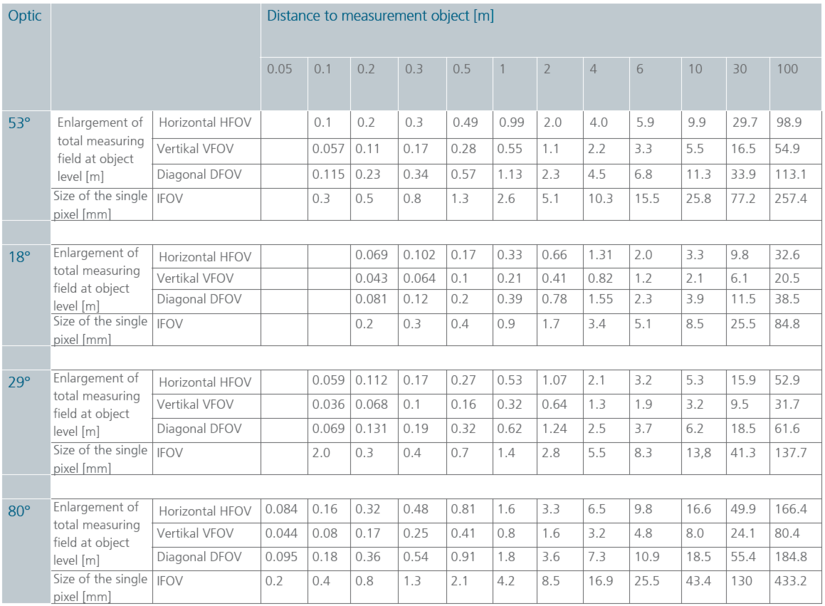

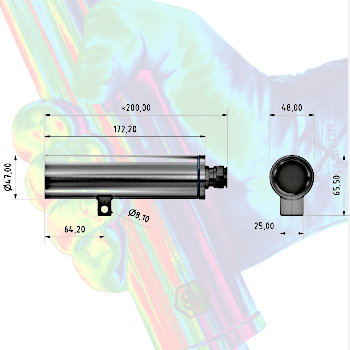

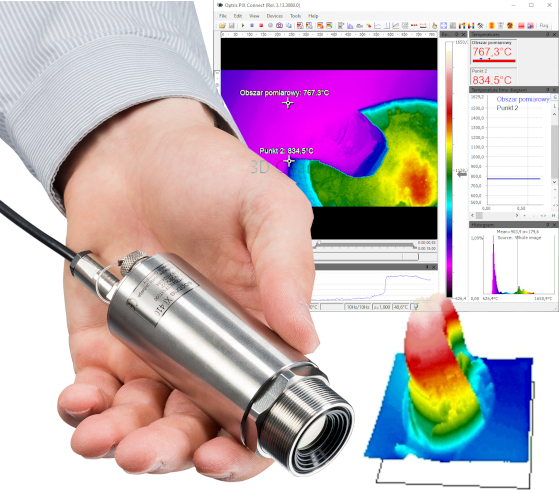

Przy długości zaledwie 171,2 mm i średnicy 47 mm, kamera ExCam XI410 jest tak mała, że możesz ją zamontować niemal wszędzie. Wybór optyki umożliwia pomiar obiektów w różnych odległościach; od bliskich i standardowych odległości do dużych odległości. Użytkownik może wybierać pomiędzy kątami widzenia 53°x31°, 18°x12°, 80°x44° i 29x18°. Zalecany najmniejszy rozmiar obiektu pomiarowego dla tej kamery termowizyjnej to 3x3 piksele. Poniższa tabela przedstawia związek pomiędzy odległością obiektu pomiarowego a wielkością piksela na poziomie obiektu.
Kamera termowizyjna Optris Xi 410 – specyfikacja i dane techniczne
Rozdzielczość detektora | 384 x 240 pikseli |
Detektor | FPA, niechłodzony (17μm) |
Zakres spektralny | 8 ...14μm |
Zakres pomiarowy | -20°C…100°C | 0°C…250°C | (20) 150°C…900 °C |
Częstotliwość odświeżania | Ethernet 384x240 pikseli@25Hz USB: 384x240 pikseli@4Hz W trybie autonomicznym 384x240pikseli @ 1.5Hz |
Optyka (FOV) | F20: 18° x 12° (f = 20) [min. odległość: 0.35m] F13: 29° x 18° (f = 12.7) [min. odległość: 0.35m] F08: 53° x 31° (f = 7.7) [min. odległość: 0.25m] F06: 80° x 44° (f = 5.7) [min. odległość: 0.2m] |
Ostrość | ustawiana w oprogramowaniu, sterowana silnikiem |
Czułość termiczna (NETD) | 80 mK |
Dokładność | ±2 °C lub ±2 %, która większa |
Powtarzalność | ±1 °C lub ±1 % |
Interfejs PC | Ethernet / USB 2.0 |
Wejście / wyjście bezpośrednie | 1x wyjście analogowe (0/4...20mA) 1x wejście (analogowe lub cyfrowe) |
Interfejs procesowy PIF przemysłowy (opcja) |
3x wyjścia analogowe (0/4...20mA lub 0-10 V)
3x wyjście alarmowe (przekaźniki) 0...30V/400mA 3x wejścia (analogowe 0...10V lub cyfrowe) wyjście bezpieczeństwa (przekaźnik) Z możliwością powielenia w sumie 3 interfejsów |
Długość przewodu | Ethernet :1 m (standard), 3m, 5 m, 10 m lub 20 m USB: 1, 3, 5mb |
Temperatura otoczenia | 0°C … 50°C |
Obudowa (wymiary / stopień ochrony) | Ø 36 mm x 100 mm (M30x1) / IP 67 |
Waga | 216~220g w zależności od optyki |
Udar / wibracje | IEC 60068-2-27 (25G oraz 50G) / IEC 60068-2-6, -64 |
Zasilanie | 5...30VDC / PoE /USB |
Sposób montażu | poprzez uchwyt lub do statywu z gwintem 1/4-20 UNC |
Zawartość zestawu | Kamera termowizyjna Optris Xi 410 przewód ethernetowy 1m | USB (1m) kamel we/wy (1m) z terminalem połączeniowym uchwyt montażowy oprogramowanie Optris® PIX Connect |
W zestawie darmowe oprogramowanie do analizy termograficznej mierzonego obiektu optris PIX Connect
Odporność na media i uszczelnienia
Dzięki wysokiej jakości materiałom użytym do produkcji serii T07, jest ona odporna na wiele mediów. Specjalnie zaprojektowane uszczelnienie płaskie GYLON (PTFE) nie tylko zapewnia obudowie ochronę przed silnym strumieniem wody (IP66), pyłoszczelność i wodoszczelność (IP68), ale także wspiera odporność na wiele substancji chemicznych. Bardzo wytrzymałe, odporne na zarysowania i uderzenia szkło germanowe doskonale pasuje do wysokiej jakości materiałów, z których wykonano obudowę.
Do jakich obszarów zastosowań nadają się kamery termowizyjne XI?
Urządzenie do pomiaru temperatury Spot-Finder może być stosowane jako kamera termowizyjna IR do monitorowania dużych systemów, zbiorników z cieczą lub do monitorowania i regulowania temperatury procesu na różnych etapach produkcji w systemach przemysłowych; czy to do zapewnienia jakości, optymalizacji kosztów lub zapobiegania pożarom, w to w elektronice, inżynierii lotniczej, przemyśle farmaceutycznym, tworzyw sztucznych, metalurgicznym lub chemicznym. Nasze kamery termowizyjne ExCam XI są odpowiednie do szerokiego zakresu zastosowań. Idealne do monitorowania stanu maszyn i systemów, jak również do zastosowań związanych z bezpieczeństwem w dziedzinie prewencyjnej ochrony przeciwpożarowej. Kamera ExCam XI410 zapewnia doskonałe obrazy w podczerwieni obiektów w zakresie temperatur od -20°C do 900°C. Odpowiednia do zastosowań związanych z bezpieczeństwem
Czy kamera nadaje się również do zastosowań związanych z bezpieczeństwem? Co się stanie, jeśli połączenie sieciowe ulegnie awarii? Czy w przypadku wykrycia problemu gwarantowany jest kompletny i niezawodny alarm?
Tak! Nawet jeśli połączenie PoE zostanie przerwane, kamera może pracować w pełni autonomicznie.
Oprogramowanie do analizy PIX Connect
Szczegółowe analizy obrazu można przeprowadzić za pomocą oprogramowania do analizy termicznej PIX Connect bez żadnych dodatkowych kosztów ani ograniczeń licencyjnych. Oprogramowanie PIX Connect dostarczane jest z kamerą i jest kompatybilne z systemem Windows 7, 8 i 10. Zawiera także zestawy do tworzenia oprogramowania (open source) dla systemów Windows i Linux. Interfejs użytkownika nowoczesnego oprogramowania jest intuicyjny i może być indywidualnie dopasowany do konkretnego zastosowania. Istnieje kilka różnych zdefiniowanych uprzednio szablonów, różne opcje językowe, pola pomiarowe mogą być tworzone według potrzeb, można ustawić wartości maksymalne, minimalne i średnie. Ustawiając emisyjność w różnych polach pomiarowych, można również mierzyć różne powierzchnie materiałów za pomocą jednej kamery. Zmierzone wartości mogą być wyprowadzone jako obraz, wykres lub wyświetlacz cyfrowy oraz zapisane do dalszej analizy jako sekwencje wideo ze wszystkimi informacjami o temperaturze dla każdego pojedynczego piksela. Więcej informacji na temat wbudowanego modułu lub oprogramowania można znaleźć na stronie internetowej Xi410
W zestawie darmowe oprogramowanie do analizy termograficznej mierzonego obiektu optris PIX Connect
Wszystkie kamery IR są dostarczane wraz z oprogramowaniem termograficznym optris PIX Connect, które zostało opracowane specjalnie z myślą o obszernej dokumentacji i analizie obrazów termowizyjnych. Pozwala ono analizować dane temperatury w czasie rzeczywistym, a także zdalnie sterować kamerą termowizyjną. Ponadto można ustawić indywidualne poziomy alarmów dla procesu i zdefiniować wizualne lub akustyczne sygnały alarmowe.
Nasze oprogramowanie do termografii nie wymaga licencji i można je łatwo dostosować do własnych wymagań.
Opis w/w punktów
- Obraz termowizyjny z kamery
- Profil temperatury: Pokazuje temperaturę wzdłuż maks. 2 linii o dowolnym rozmiarze i pozycji na obrazie.
- Wyświetlacze kontrolne: Wyświetla wszystkie wartości temperatury w zdefiniowanych obszarach pomiarowych, takie jak najchłodniejszy punkt, najcieplejszy, temperatura przy kursorze, temperatura wewnętrzna i temperatura procesora.Ustawienia alarmów: Pasek pokazujący zdefiniowane progi temperatur dla niskiej wartości alarmowej (niebieska strzałka) i wysoki alarm (czerwony strzałka). Kolor wyświetlanych wartości zmienia się na czerwony (gdy temperatura przekracza wartość wysokiego alarmu) i na niebieski (gdy temperatura poniżej dolnej wartości alarmu).
- Temperatura wybranego obszaru pomiarowego: analizuje temperaturę zgodnie z wybranym kształtem, np. średnia temperatura w prostokącie. Wartość jest wyświetlana wewnątrz obrazu termowizyjnego i w postaci kontrolki.
- Pasek odniesienia: Pokazuje aktualne skalowanie temperatury w wybranej palecie kolorów.
- Wykres zmiany temperatury w czasie: pokazuje krzywe temperatury w czasie dla wybranego obszaru (ROI)
- Histogram: Przedstawia rozkład statystyczny pojedynczych wartości temperatury.
- Automatyczne / ręczne skalowanie palety parwnej (wyświetlany zakres temperatur): Man., (Min, max), 1σ: 1 Sigma, 3σ: 3 Sigma, OPT: Optymalizacja palety
- Sterowanie ostrością kamery: regulacja ostrości poprzez silnik elektryczny wbudowany w kamerze w celu ustawienia ostrości obrazu termowizyjnego
- Menu i pasek narzędzi (ikony)
- Ikona umożliwiająca przełączanie między paletami kolorów
- Pasek stanu: numer seryjny, aktualny obiektyw, zakres temperatur, położenie kursora, liczba klatek na sekundę, emisyjność, temperatura otoczenia, status przysłony
Łatwa instalacja i Power over Ethernet (PoE)
Szczególną cechą kamery ExCam XI410 jest to, że posiada ona interfejs Ethernet. Dzięki temu może być wygodnie zasilana przez PoE. Dane i zasilanie są poprowadzone w jednym kablu. Oznacza to, że do podłączenia w bezpiecznej strefie wymagany jest jedynie switch PoE. Kamera jest zasilana przez sieć, więc nie ma potrzeby instalowania osobnej linii zasilającej, co jest kosztowne.
Rozbudowa wejść/wyjść analogowych za pomocą interfejsu procesów przemysłowych (PIF)
Interfejs procesów przemysłowych (zewnętrzny PIF) to potężne rozszerzenie systemów termograficznych. Rozszerzenie z oferty akcesoriów jest szczególnie polecane do aplikacji z pracą autonomiczną (brak stałego połączenia z oprogramowaniem PIX Connect). Solidna skrzynka przyłączeniowa spełnia stopień ochrony obudowy IP65, zapewnione jest również wysokie napięcie izolacji (500 VACeff) pomiędzy kamerą a procesem. Dopuszczalny zakres temperatur otoczenia w strefach nie-Ex wynosi -30°C...+85°C. Zewnętrzny PIF wymagał dodatkowego zasilania (5...24 VDC). Moduł PIF jest kompatybilne ze standardowym kablem połączeniowym ExCam XI410 i rozszerza proste wejście i wyjście analogowe do trzech wejść i wyjść analogowych. Wyjścia cyfrowe są również dostępne poprzez PIF. Komunikacja odbywa się poprzez interfejs sterujący RS485 i musi być aktywowana tylko raz poprzez oprogramowanie PixConnect. Użytkownik może wtedy indywidualnie zdefiniować trzy pola pomiarowe, które są dostępne na interfejsie procesowym jako 3x wyjścia 4-20mA. Ponadto do wyjść analogowych można przypisać główne pole pomiarowe, temperaturę wewnętrzną, stan flagi, alarmy, monitorowanie awaryjne i wiele innych funkcji. PIF może być rozszerzony poprzez połączenie kolejnych do w sumie 3PIF. Dzięki połączeniu kaskadowemu można uzyskać maksymalnie 9 wyjść analogowych.
Do pobrania
Karta katalogowa Xi410 ATEX | |
Katalog kamer Samcon | |
Certyfikat ATEX dla Xi410 | |
Certyfikat IECEX dla Xi410 | |
Deklaracja CE dla Xi410 w wersji ATEX | |
Teoria termografii w podczerwieni (ang) |
