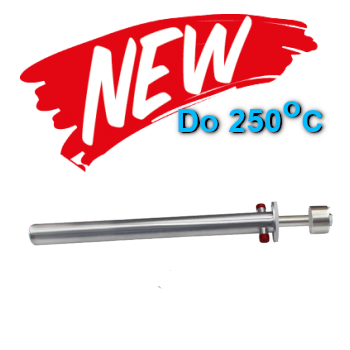

Seria obudów SONDATEC-L została opracowana w celu umożliwienia wykorzystania kamer HD w środowiskach o wysokiej temperaturze (w procesach szklarski, w przemyśle cementowym, hutnictwie żelaza i stali oraz w monitoringu kotłów). Uzyskany obraz w czasie rzeczywistym, umożliwia monitorowanie prawidłowego przebiegu materiałów i całości procesu przemysłowego. Obudowa SONDATEC-L została zaprojektowana do zastosowań gdzie wymagana jest mała średnica wejścia dla kamery. Dzięki małym gabarytom SONDATEC-L idealnie nadają się również do inspekcji mobilnych. Obudowy SONDATEC-L dostępne są w różnych długościach od 700 mm do 1200 mm oraz średnicach 28,2 mm lub 55 mm. Zazwyczaj są one wyposażone w widzenie osiowe i mogą obserwować obszar na przekątnej widzenia do 105°. W zależności od chemikaliów biorących udział w procesie, obudowa kamery SONDATEC może być wykonana z specjalnych stali kwasoodpornych, stopów o wysokiej odporności lub pokryta za pomocą powierzchniowych zabezpieczeń. Obudowy SONDATEC-L pracują „pod ciśnieniem”: zintegrowany system sprężonego powietrza dostarcza czyste powietrze (lub odpowiedni gaz) do chłodzenia i usuwania cząstek z soczewki. W ten sposób obiektyw nie wymaga drogiego szkła ochronnego, kryształu i iluminatora ochronnego. Stały dopływ czystego powietrza ma zasadnicze znaczenie dla prawidłowego działania i ochronę kamery: seria GFATEC stanowi skuteczny system filtracji zdolny do usuwania zanieczyszczeń i zapewniania wysokiej jakości czystego powietrza w środowisku przemysłowym. Seria SONDATEC-L jest dostępna w dwóch różnych wersjach w celu wytrzymania temperatur do 90°C lub do 250°C. W tym przypadku przewidziano specjalną wbudowaną rurkę izolującą i zewnętrzną osłonę.
Dane techniczne:
- Średnica [Ø]: 28,2 mm (wersja do 90°C) lub 55 mm (wersja do 250°C)
- Długość: 700 mm lub 1200 mm
- Długość penetracji: 500 mm lub 1000 mm (dla wersji odpowiednio 700 lub 1200 mm)
- Kąt widzenia: osiowy
- Kamera: megapikselowa seria CAMTEC IP
- Połączenia elektryczne: wielobiegunowe złącze MIL-Std

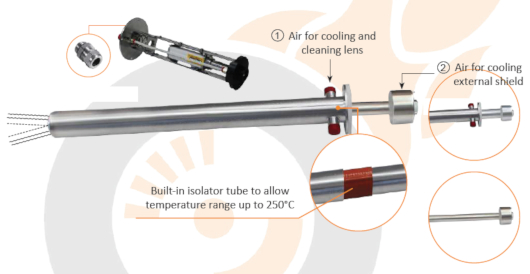

- Powietrze do chłodzenia i czyszczenia soczewki
- Połączenie: 3/8 ”M BSPP (inne na zamówienie)
- Temperatury WE: maks. 35°C
- Zużycie: około 3 Nm³/h (*)
- Wejście ciśnienia: od 1 bar do 3 bar, maksymalnie 4 bar (*)
- Jakość: wg ISO 8573-1 Klasa 1.7.2
- Powietrze do chłodzenia zewnętrznej osłony
- Połączenie: 2x1/2 ” M-BSPP
- Temperatura wejścia: max. 40°C
- Zużycie: typowo 20 Nm³/h
- Wejście ciśnienia: 2bar
- Produkty skorelowane
- CAM12X-L-- Kamera telewizyjna CAMTEC o wysokiej temperaturze

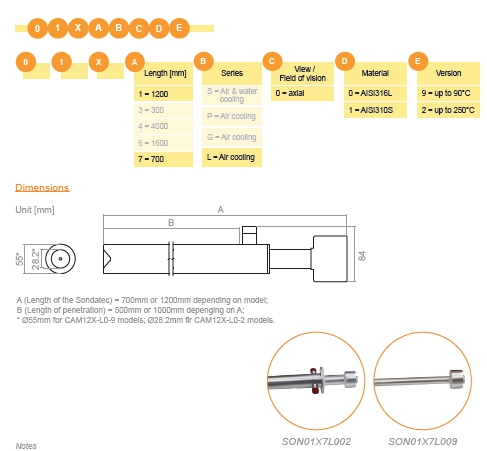

Kod zamawiania obudowy:

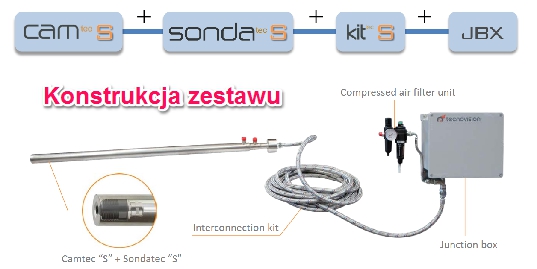

Kamera montowana w/w obudowie:
Wysokotemperaturowe kamery IP CAMTEC-L zapewniają wyraźny obraz procesu spalania w kotłach, piecach i innych komorach. Posiadając wgląd czasie rzeczywistym w proces, inżynierowie i operatorzy mogą monitorować prawidłowy przepływ paliwa i surowców, zmniejszyć emisję, przyspieszyć wyłączenie kotła i poprawić jego bezpieczeństwo pracy. Kamera IP CAMTEC-L to kamera sieciowa oparta na czujniku obrazu CMOS 1/4” RGB z skanowaniem progresywnym o rozdzielczości do 1280x720 pikseli. Dzięki mikroprocesorowi można uzyskać wysokiej jakości wideo w najtrudniejszych warunkach oświetleniowych występujących w wysokiej temperaturze procesu przemysłowego. Wielostrumieniowość i kodowanie MJPEG, H.264 gwarantuje szeroki zakres rozwiązań do wyświetlania, przesyłania strumieniowego i nagrywania obrazów pochodzących z kamer IP CAMTEC-L w dowolnej sieci Ethernet. Kamery CAMTEC-L wyposażone są w specjalne soczewki wysokotemperaturowe, dostępne z termicznym przełącznikiem wizyjnym i alarmowym lub czujnikiem, który zapewnia alarm, gdy temperatura przekroczy 55°C. Dzięki niewielkim wymiarom kamery CAMTEC-L idealnie nadają się do stosowania z obudowami SONDATEC-L. Wszystkie połączenia elektryczne wykonane są poprzez standardowe złącze przemysłowe, zamontowane na kołnierzu tylnym kamery. Zdając sobie sprawę z trudności i pilnych problemów, które charakteryzuje środowisko przemysłowe, ustawienia, praca i sterowanie kamerami CAMTEC-L IP może odbywać się przy pomocy komputera połączonego w tej samej sieci za pośrednictwem przeglądarki i serwera internetowego kamery.
