Przetwornik strumienia ciepła E2007-HF

Nr kat.: E2007-HF
+

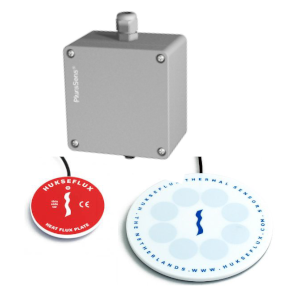

Przetwornik strumienia ciepła E2007HF należy do nowej rodziny wielofunkcyjnych przyrządów pomiarowych PluraSens®. Przetwornik przeznaczony jest do pomiaru ciepła, które przepływa przez obiekt, w którym lub na którym zamontowana jest płytka czujnika strumienia ciepła. Strumień ciepła jest mierzony przez element czujnikowy w postaci płytki. E2007HF może być stosowany do pomiaru in-situ oporu cieplnego przegród budowlanych (wartość R) i współczynnika przenikania ciepła (wartość H) zgodnie z normami ISO 9869, ASTM C1046 i ASTM 1155. Interfejs RS485 Modbus RTU umożliwia bezpośrednie połączenie urządzeń w sieć Fieldbus, a opcjonalne wyjście analogowe może być wykorzystane do połączenia przetwornika z dodatkowymi przyrządami pomocniczymi.
strumień ciepła E2007


Cechy

  • Pomiar w zakresie od 2 do 2000 W/m2
  • Doskonała powtarzalność i stabilność
  • Pełna kalibracja i kompensacja temperatury
  • Interfejs RS485 Modbus RTU
  • Opcje wyjścia analogowego 0-10 V lub 4-20 mA

W zakresie:
± 500 W/m2 (zastosowano HFP03)
± 2000 W/m2 (zastosowano HFP01)

Dane techniczne

Zakres -20...+20 W/m2
-200...+200 W/m2
-2000...+2000 W/m2
Wyjście analogowe 3-przewodowe 0-10 V lub 4-20 mA, programowalne
Skalowanie dowolne w zakresie pomiarowym
Rozdzielczość 0,1% mierzonego zakresu
Powtarzalność < 0,3% skali wyjściowej @ 22 °C
Wpływ temperatury otoczenia < 1% wartości mierzonej na 10 °C
