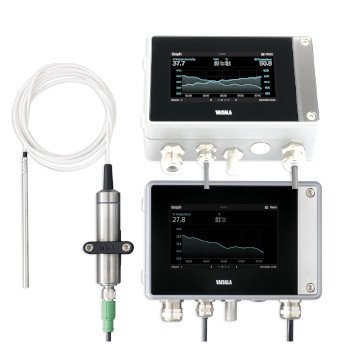

Sonda temperatury TMP1 z Modbus

Nr kat.: TMP1
+
Sonda temperatury Vaisala TMP1  przeznaczona do wymagających pomiarów temperatury w zastosowaniach przemysłowych, przemyśle farmaceutycznym i laboratoriach wzorcujących, gdzie dokładność i wytrzymałość są podstawowym parametrem.

Cechy

  • Dokładność temperatury od ±0,1°C
  • Zakres pomiaru temperatury -70 ... +180°C (-94 ... +356 °F)
  • Modbus RTU przez RS-485
  • Kompatybilna z serią wyświetlacza Indigo i oprogramowaniem Insight PC
  • Możliwość śledzenia 2-punktowej kalibracji certyfikat z punktami kalibracji w temperaturze +20 i +70°C

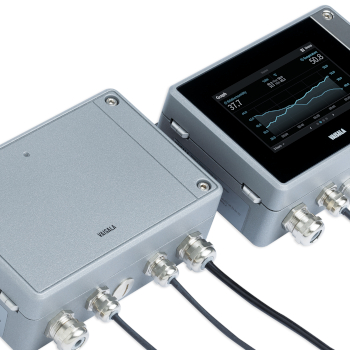

indigo tmp1Elastyczne możliwości podłączenia

Sonda temperatury TMP1 kompatybilna jest z przetwornikami i wyświetlaczem serii Indigo firmy Vaisala, a także może być  wykorzystywana jako samodzielny cyfrowy przetwornik Modbus RTU poprzez magistralę szeregową RS-485. Prosty dostęp do kalibracji, analizy i konfiguracji. Sondę można też podłączyć bezpośrednio do oprogramowania Vaisala Insight dla Windows.

Wyświetlacze Indigo rozszerzają możliwości sond pomiarowych. Można wyświetlać dane w miejscu pomiaru, jak również przesyłać je do systemów automatyki poprzez sygnały analogowe, wyjścia cyfrowe i przekaźniki. Długość kabla pomiędzy sondą a przetwornikiem może być do 30 metrów.

Wilgotność względna pomiary w wysokich wilgotnościach

Przy podłączeniu sondy TMP1 do systemu sterowania równolegle z HMP7 - sondą wilgotności względnej i temperatury, możliwym staje się  pomiar wilgotności względnej w rzeczywistej temperaturze procesu przy jednoczesnym zastosowaniu ogrzewania sondy wilgotności względnej. Podgrzewanie sondy pomaga uniknąć kondensacji w sytuacjach, gdy temperatura punktu rosy procesu jest zbliżona do temperatury otoczenia. Wstecznie w oparciu o rzeczywistą temperaturę procesu otrzymanej z TMP1 można wyliczyć wilgotność względną.

Sonda posiada zatwierdzenie typu DNV GL nr certyfikatu. TAA00002YT

Parametry pomiarowe

  • Zakres pomiarowy -70 ... +180 °C (-94 ... +356 °F)
  • Czujnik Pt100 RTD Klasa F0.1 IEC 60751
  • Kalibracja standardowa 1)
  • Dokładność przy +23 °C (+73,4 °F) ±0,1 °C (±0,18 °F)
  • Niepewność kalibracji fabrycznej 2) ±0,1 °C (±0,18 °F) przy +23 °C (+73,4 °F)
  • Opcjonalna kalibracja ISO 17025 3)
  • Dokładność przy +23 °C (+73,4 °F) 1) ±0,06 °C (±0,108 °F)
  • Niepewność kalibracji 2) ±0,03 °C (±0,054 °F)

    1) Określona względem kalibracji. Włączając nieliniowość, histerezę i powtarzalność.
    2) Określone jako ±2 odchylenia standardowe. Możliwe są niewielkie odchylenia; patrz certyfikat kalibracji.
    3) Dokładność zależy od wybranych punktów kalibracji. Dokładność z kalibracją ISO 17025 jest zdefiniowana tutaj przy użyciu 5-punktowej kalibracji w następujących punktach: -30, -10, 0, +30 i +60 °C. Więcej informacji na temat usług kalibracji oferowanych przez firmę Vaisala, patrz vaisala.com/calibration.

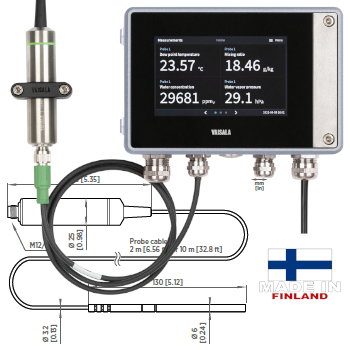

 TMP1 wymiary


Powyżej opcjonalny miernik INDIGO520 - posiadający możliwość podglądu danych na lokalnym wyświetlaczu plus:

  • 4x wyjścia analogowe,
  • 2x wyjście alarmowe przekaźnikowe,
  • 1x wejście analogowe 4...20mA,
  • w opcji wbudowany precyzyjny barometr klasa A, dokładność w +20°C ±0.10 hPa
  • wyjście ethernet (https:) z prezentacją danych w przeglądarce internetowej plus pobranie pamięci do pliku *.csv  z ostatnich 30 dni,
  • wyjście Modbus TCP do dowolnego programu typu SCADA,
  • podłączenie do komputera poprzez kabel USB do oprogramowania InsightSoftware praca max 2 dni
