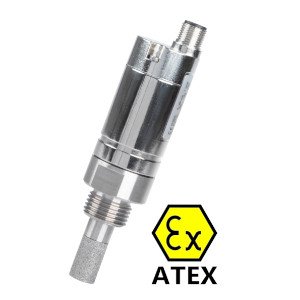

Przetwornik punktu rosy FA 515 Ex z cechą ATEX

+
Czujnik punktu rosy FA 515 Ex do pomiaru wilgotności resztkowej w strefach zagrożonych wybuchem. Nowy produkt do pomiaru punktu rosy lub ciśnieniowego pomiaru punktu rosy w strefach zagrożonych wybuchem. FA 515 Ex może być stosowany w wielu nieagresywnych gazach. Typowe zastosowania: Powietrze / Sprężone powietrze, Argon, Azot, Biogaz, Gaz ziemny, Wodór, itp.
Nasz przetwornik punktu rosy FA 515 Ex spełnia następujące dopuszczenia przemysłowe:
  • ATEX II 2G Ex ib IIC T4 Gb Strefa 1, gaz, iskrobezpieczny, Temp. 135°C
  • ATEX II 2D Ex ib IIIC T80°C Db Strefa 21, pył, iskrobezpieczny, Temp. 80°C

Cech:

  • Czujnik punktu rosy FA 515 Ex
  • Zakres pomiarowy: -80...20 °Ctd = 4...20 mA
  • Zakres ciśnienia: -1...500 bar
  • Zasilanie: 24 VDC (18...28 VDC)
  • Dokładność: ± 1°C przy -20...+20°Ctd; ±2°C przy -50...-20°Ctd; ±3°C przy -80...-50°Ctd
  • Wyjście: 4...20 mA w technologii 2-przewodowej
  • Stopień ochrony: IP 65
  • EMC: Zgodnie z DIN EN 61326-1
  • Temperatura pracy: -20...+70°C
  • Temperatura przechowywania: -40...+80°C
  • Obciążenie dla wyjścia analogowego: < 500 Ω przy 24 V
  • Gwint wkręcany: G 1/2" ze stali nierdzewnej; opcjonalnie 5/8" UNF

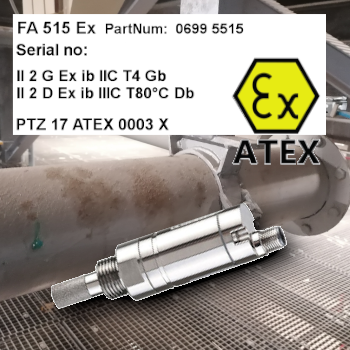

fa515 atex photoUwaga: FA 515 Ex może być używany tylko w połączeniu z zatwierdzonymi zasilaczami klasy Ex, barierami bezpieczeństwa lub separatorami galwanicznymi. W związku z tym należy przestrzegać następujących wartości maksymalnych:

Ui = 28 V max.
Ii = 95 mA max.
Pi = 0,65 W max.

Cechy szczególne czujnika punktu rosy FA 515 Ex

  • Solidna konstrukcja
  • Odporność na ciśnienie do 500 barów
  • Długotrwale stabilny czujnik wilgotności, zatwierdzony na lata
  • Wyjście analogowe 4...20 mA w systemie 2-przewodowym
  • Inne parametry ustawiane przez oprogramowanie: % RH, g/m³, mg/m³, ppm, V/V, g/kg
  • NOWOŚĆ: Wyższa rozdzielczość sygnału czujnika dzięki ulepszonej elektronice analizującej

Kody zamówienia:

  • FA 515 Przetwornik punktu rosy pod ciśnieniem Ex - oznaczenie: 0699 5515
  • Komora pomiarowa wysokiego ciśnienia dla sprężonego powietrza do 350 bar - oznaczenie: 0699 3590
  • Komora pomiarowa ze stali nierdzewnej do pomiaru punktu rosy w gazach pod ciśnieniem - oznaczenie: 0699 3290
  • Specjalne skalowanie, wyjście analogowe do innych parametrów wilgotności: % RH, g/m³, mg/m³, ppm V/V, g/kg - oznaczenie: Z699 0514
  • Kabel przyłączeniowy FA 515 EX, do układania w obwodach iskrobezpiecznych, wolne końce z obu stron (przekrój 4x0,75 mm²), długość kabla dowolna - oznaczenie: 0553 5126
  • Ekranowany kabel przyłączeniowy FA 515 EX, do układania w obwodach iskrobezpiecznych, wolne końce po obu stronach (przekrój 4x0,75 mm²), długość kabla do dowolnego wyboru - oznaczenie: 0553 5136
  • Iskrobezpieczne zasilanie, bariera ochronna - oznaczenie: 0554 3071

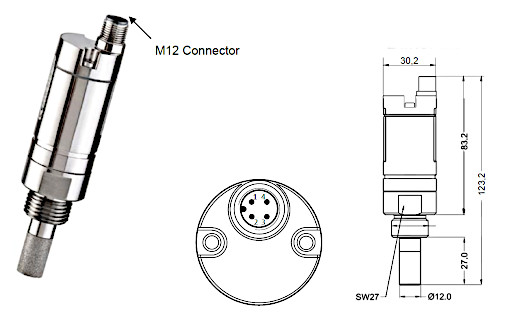

 FA515 atex wymiary
