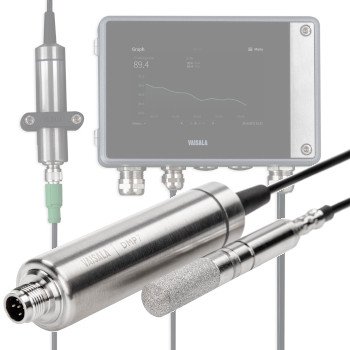

Sonda punktu rosy i temperatury DMP7 przeznaczona do instalacji w ciasnych przestrzeniach. Sonda punktu rosy i temperatury Vaisala DRYCAP® DMP7 jest przeznaczona do ciasnych przestrzeni i zastosowań o niskiej wilgotności. Krótka długość sondy sprawia, że nadaje się ona do instalacji o ograniczonej przestrzeni, takich jak urządzenia do produkcji półprzewodników. Inne typowe zastosowania obejmują przemysłowe systemy suszenia, systemy sprężonego powietrza i suche pomieszczenia.



Cechy

• Zakres pomiaru punktu rosy -70 ... +80 °C (-94 ... +176 °F)
• Dokładność pomiaru punktu rosy do ±2 °C (±3,6 °F)
• Dokładność pomiaru temperatury do 0,1 °C (0,18 °F)
• Czyszczenie czujnika zapewnia doskonałą odporność chemiczną
• Odporny na kondensację, oleje, pył i większość chemikaliów
• Zawiera trzypunktowy certyfikat kalibracji
• Modbus RTU przez RS-485 dla elastycznej łączności
• Kompatybilny z przetwornikami serii Indigo
• Długi (dwuletni) okres między kalibracjami dla łatwej konserwacji
• Pomiar: wilgotność bezwzględna | wilgotność względna | temperatura punktu rosy | temperatura | temperatura punktu rosy/szronu | stężenie wody | ułamek masowy wody | ciśnienie pary wodnej | entalpia | stopień nasycenie pary wodnej | współczynnik zmieszania

Przetwornik DMP7 zaprojektowany do zdalnych instalacji w ciasnych przestrzeniach

DMP7 ma krótką sondę (41mm), która pozwala na użycie jej w instalacjach o ograniczonej przestrzeni. Czujnik po wyposażeniu w złączkę Swagelok®, nadaje się do instalacji o ciśnieniu 0...10bar.

Krótki czas reakcji i stabilność przy niskich punktach rosy

Czujnik Vaisala DRYCAP® jest odporny na zanieczyszczenia cząstkami stałymi, kondensację wody, opary oleju i większość chemikaliów. Czujnik jest odporny na kondensację i doskonale odzyskuje sprawność po wystawieniu na działanie wody. Jego szybki czas reakcji i niezawodna stabilność zapewniają mu niezrównaną wydajność nawet w dynamicznych zastosowaniach o niskim punkcie rosy.

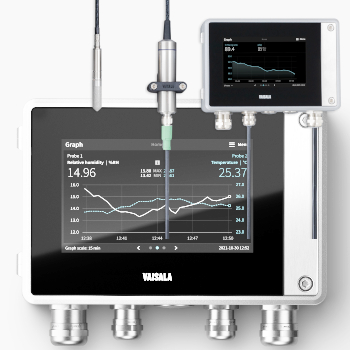

Używaj samodzielnie lub z przetwornikiem Indigo

Przetwornik posiada cyfrowe połączenie Modbus RTU poprzez RS-485, oznacza to, że przetwornik DMP7 może być używany jako samodzielne urządzenie. Można go również łatwo zintegrować z innymi systemami. DMP7 jest częścią rodziny Vaisala Indigo, więc może być używany z przetwornikami serii Vaisala Indigo. Przetworniki te oferują różne dodatkowe korzyści, takie jak wyświetlacz do wizualizacji danych, łatwy dostęp do konfiguracji sondy i bardziej rozbudowane opcje łączności, napięcia zasilania i okablowania. Niezależnie od tego, czy DMP7 jest używany samodzielnie, czy z przetwornikiem Indigo, można go podłączyć do bezpłatnego oprogramowania Vaisala Insight w celu łatwej kalibracji w terenie, konfiguracji sondy i analizy urządzenia.

Mierzone parametry:

Dane techniczne:

Pomiar: punkt rosy	DRYCAP 180M
Zakres pomiarowy	-70 ... +80°C Td/f
Zakres pomiarowy dla pracy ciągłej	-70 ... +45°C Td/f
Dokładność	±2°C (±3,6 °F) Td/f
Stała czasowa 63% [90%]	Od suchego do mokrego 5s [15s] | Od mokrego do suchego 45 s [8 min]
Pomiar temperatury	Zakres pomiaru 0 ... +80°C | Dokładność ±0,2°C w temperaturze pokojowej Czujnik temperatury Pt100 RTD Klasa F0.1 IEC 60751
Wilgotność względna	Zakres pomiaru 0 ... 70% wilgotności względnej Dokładność (RH <10%RH, przy + 20°C) ±0,004%RH + 20% odczytu
Stężenie objętościowe [ppm]	Zakres pomiaru (typowy) 10 ... 2500ppm Dokładność (przy + 20°C, 1 bar) 1 ppm + 20% odczytu
Środowisko pracy	Temperatura pracy głowicy sondy -40 ... +80°C Temperatura pracy korpusu sondy -40 ... +80°C Temperatura przechowywania -40 ... +80°C Ciśnienie robocze dla głowicy sondy 0 ... 10bar Środowisko pomiarowe Dla powietrza, azotu, wodoru, argonu, helu, tlenu  i próżni Stopień ochrony korpusu sondy IP66
Parametry wyjściowe:	Wilgotność bezwzględna (g/m³)  | wilgotność względna (%RH) Wilgotność bezwzględna przy NTP (g/m³) wilgotność względna (rosa/szron) (%RH) Temperatura punktu rosy (°C) Temperatura (°C) Temperatura punktu rosy/szronu (°C) Zawartość wody objętościowo  (ppmv) Temperatura punktu rosy/szronu przy 1 atm (°C) Zawartość wody objętościowo (vol-%) Temperatura punktu rosy przy 1 atm (°C) Ułamek masowy wody (ppmw) Różnica temperatur punktu rosy (°C) Ciśnienie pary wodnej (hPa) Entalpia (kJ/kg) Ciśnienie nasycenia pary wodnej (hPa) Współczynnik zmieszania (g/kg)
Specyfikacja mechaniczna:	Złącze M12 5-stykowe męskie z kodem A Waga 310g Z kablem 2m lub 10m Długość przewodu sondy 0,15m Materiały: Sonda AISI 316L Korpus sondy AISI 316L Płaszcz kabla FEP

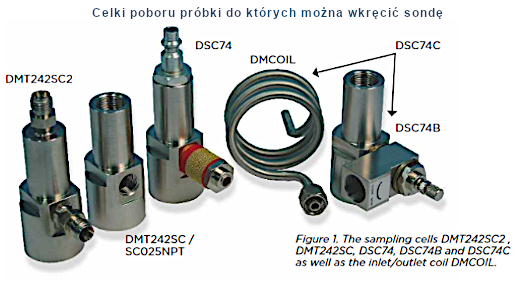

Celki pomiarowy do pobóru próbki zamiast montażu DMP7 bezpośrenio w instalacji:

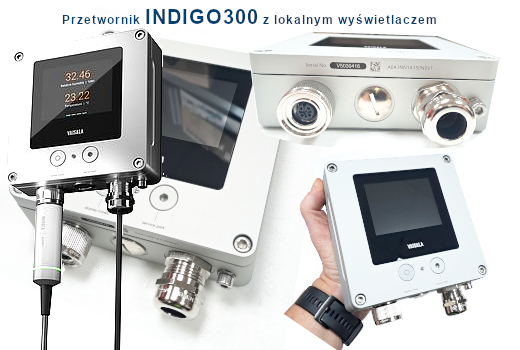

W opcji dostępny jest również lokalny wyświetlacz oprócz serii INDIGO500 również nowy z 3 wyjściami analogowym model INDIGO300:

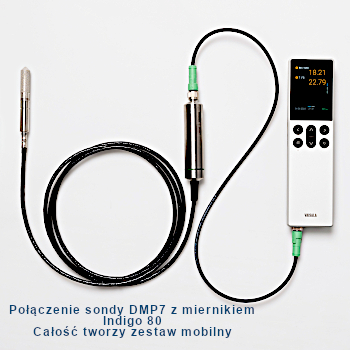

Sonda DMP7 może również współpracować z przenośnym miernikiem serii INDIGO80, tworząc w pełni mobilny zestaw pomiaru punktu rosy:
