Opis

Moduł wyjść analogowych obsługuje 2 kanały mogące pracować jako napięciowe lub prądowe. Konfiguracja odbywa się przez przeglądarkę internetową. Dostępnymi sygnałami wyjściowymi są 0-20mA, 4-20mA, 0-24mA, 0-5V i 0-10V. Obydwa kanały posiadają rozdzielczość 12-bitową.

Urządzenie posiada 4 wyjścia cyfrowe z otwartym drenem. Wszystkie mogą być skonfigurowane jako zwykłe wyjścia dwustanowe (On/Off) albo PWM. W trybie PWM, wyjście może pracować z częstotliwością do 2000Hz z rozdzielczością 10-bitową. Wyjścia analogowe i cyfrowe z otwartym drenem są galwanicznie odseparowane od zasilania modułu. Wytrzymałość izolacja między tymi blokami wynosi 1000VDC.

Moduł posiada także 2 przekaźniki ze stykami normalnie rozwartymi (NO) i normalnie zwartymi (NC). Przekaźnikami można sterować ręcznie poprzez przeglądarkę internetową albo poprzez aplikacje obsługujące protokoły M2M – SNMP, HTTP API lub MODBUS TCP/IP.

Urządzenie obsługuje zaawansowane funkcje harmonogramu. Można zdefiniować cztery harmonogramy dla pojedynczych (jednokrotnych) lub powtarzalnych (tygodniowo) zadań. Rozdzielczość okresu czasu wynosi 100ms. Wbudowany zegar RTC (zegara czasu rzeczywistego) wraz z synchronizacją z serwerem czasu zapewnia wysoką dokładność podczas wykonywania zaprogramowanych harmonogramów zadań. Harmonogramy można aktywować automatycznie za pomocą wyjść przekaźnikowych lub cyfrowych z otwartym drenem.

Własności

• 2 wyjścia analogowe prądowe lub napięciowe
• 4 wyjścia typu otwarty dren
• 2 wyjścia przekaźnikowe ze stykami NO/NC
• Obsługa protokołu MODBUS TCP
• Obsługa protokołu SNMP v.2 z wysyłaniem trapów do 5 odbiorców
• Zabezpieczona hasłem konfiguracja przez przeglądarkę internetową
• Okresowe wysyłanie komunikatów HTTP Post do systemów klient-serwer
• Pliki statusu XML/JSON
• Obsługa rozkazów HTTP API
• Obsługa protokołu NTP
• Obsługa dynamicznego DNS (DynDNS, No-IP i DNS-O-Matic)
• Zapisywania i odtwarzanie kopii zapasowej konfiguracji dla ich powielania
• Zdalna aktualizacja firmware

Główne obszary zastosowań

• Automatyka przemysłowa
• Zdalne sterowanie zaworami/siłownikami
• Sterowanie procesami według harmonogramów
• Sterowanie jasnością oświetlenia LED
• Integralna część małych i większych systemów SCADA

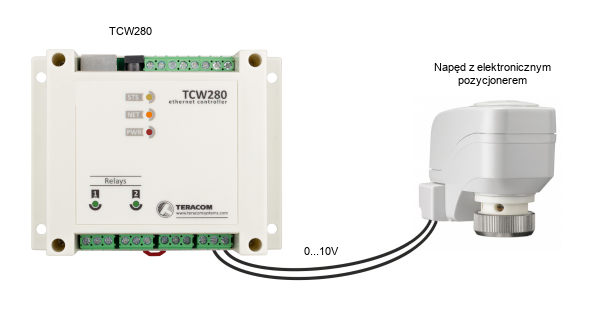

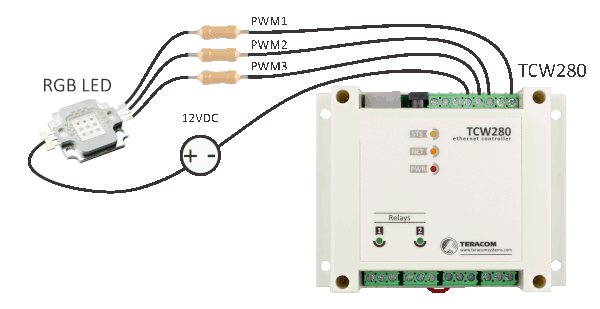

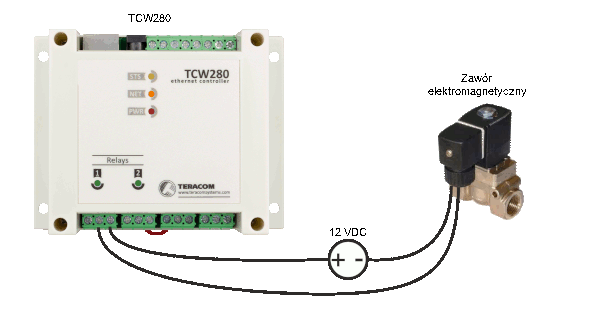

 Przykłady zastosowania

1 2 3

Demo online panelu zarządzania modułem: http://212.25.45.120:60280/
Logowanie: admin/admin
