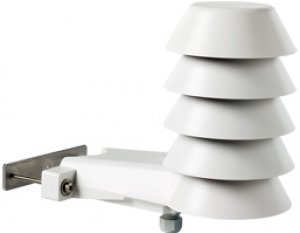

Przetwornik HMS80

Nr kat.: HMS80_bms
+

Vaisala prezentuje serię przetworników HMS80. Seria ta została specjalnie zaprojektowana do zastosowań w aplikacjach zewnętrznych automatyki budynków (BMS). Urządzenie posiada zintegrowaną osłonę, która chroni urządzenie przed promieniowaniem słonecznym aby wyeliminować jego wpływ na pomiary wilgotności i temperatury. Przetwornik jest łatwy w instalacji. Może być zamontowany dokładnie na ścianie lub słupie nie wymagając przy tym żadnych dodatkowych akcesoriów. Urządzenie nie wymaga żadnych dodatkohms80wych elementów zewnętrznych. Do wyprowadzenia kabla sygnałowego służy dławik. Dla szybkiej i wygodnej konfiguracji wszystkie popularne parametry takie jak: temperatura punku rosy, temperatura termometru mokrego oraz entalpia, wybierane są za pomocą przełączników. Seria przetworników HMS80 wymaga minimalnej konserwacji dzięki czujnikowi cechującemu się wysoką stabilnością pomiarów oraz wyjątkowo trwałemu materiałowi z którego został wykonany.


Funkcje:
  • Trwała obudowa do pomiarów środowiskowych
  • Dokładność ±3%RH
  • Prosty w wymianie czujnik INTERCAP®
  • Kilka programowanych parametrów wyjściowych
  • Temperatura punktu rosy, termometru mokrego oraz entalpii
  • W opcji wyjście 4...20mA lub 0...10V
  • Stopień ochrony obudowy IP65

Dane techniczne:
WILGOTNOŚĆ
zakres pomiaru 0 ... 100%RH
Dokładność (+10 ... +30°C)
0...90%RH ±3%RH
90...100%RH ±5%RH
w przedziale (-20 ... +10°C, +30 ... +60°C)
0...90%RH ±5%RH
90...100%RH ±7%RH
pozostały (-40...-20°C)
0...100%RH ±7%RH
Stabilność długoczasowa ±2%RH/lata
Typ czujnika wilgotności Vaisala INTERCAP®
TEMPERATURA
zakres pomiaru -40...+60°C
Dokładność
w +20°C ±0.3°C
Wpływ temperatury ±0.01°C/°C
Czujnik temperatury Pt1000 RTD Klasa F0.1 IEC 60751
Parametry wyliczane
Pomiar temp. punktu rosy
i termometru mokrego
-40...+60°C (-40...+140°F)
Entalpia
-40...460kJ/kg (-10...+190BTU/lb)
Dokładność w 20°C i 80%RH
Punk rosy
±0.9°C (1.6°F)
Punkt mokrego termometru
±0.7°C
Entalpia
±2kJ/kg (0.9 BTU/lb)
Środowisko pracy:
Temperatura działania
-40..+60°C
Zakres wilgotności
0..100%RH
Maks. prędkość wiatru
30m/s
temperatura przechowywania
-40..+60°C
Wyjście, wejście
Dla HMS82 4...20mA
Napięcie zasilania 20..28VDC @ obciążeniu 600Ω
Dla HMS83 0...10V
Napięcie zasilania 24VAC ±20% 50/60Hz



 LOKALIZACJA PRZEŁĄCZNIKÓW DIP I ZACISKÓW ŚRUBOWYCH:

 HMS80 zdjecie połączenia

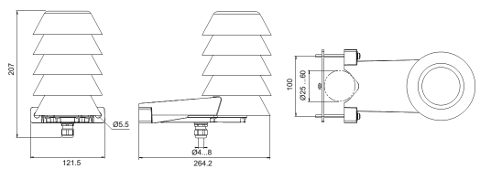

Wymiary:

wymiary HMS80





Dostępne wersje wykonania temperatura plus wybrana opcja:
Wyjście 2-przewodowe 4...20mA

  • HMS82 RH wilgotność względna z dławikiem do kabla
  • HMS82C RH wilgotność względna z dławikiem do rurki
  • HMS82 TD wyliczanie temperatury punktu rosy
  • HMS82 W wyliczanie temperatury termometru mokrego
  • HMS82 H wyliczanie entalpii

Wyjście 3-przewodowe 0...10V

  • HMS83 RH wilgotność względna z dławikiem do kabla
  • HMS83C RH wilgotność względna z dławikiem do rurki
  • Możliwość wyliczenia: temperatury punktu rosy, temperatury termometru mokrego, entalpii



DO POBRANIA:

acr Karta katalogowa przetwornika HMS80
acr Montaż: Przetwornik wilgotności i temperatury HMS80 do BMS
acr Zasady dobor higrometrów do instalacji BMS
