Pomiar stężenia CO2 jest oparty o metodę NDIR. Pomiar stężenia CO2 jest bezobsługowy z uwagi na zastosowanie opatentowanej funkcji autokalibracji. Funkcja autokalibracji kompensuje wpływ starzenia się czujnika CO2 i dlatego gwarantuje wyjątkową stabilność długoczasową. Gdy urządzenie pracuje w sposób ciągły, autokalibracja jest dokonywana co 24 godziny. Pomiary mogą być dokonywane w trybie „SLOW“ (filtrowane, uśrednione) lub w trybie „FAST “ (wartości chwilowe bez uśredniania). Tryb „SLOW“ posiada zalety w takich aplikacjach takich jak sterowanie mikroklimatem z powodu filtrowania krótkich skoków wartości. Przykładowo powietrze wydychane przez osobę przechodzącą w pobliżu czujnika może negatywnie wpłynąć na system sterowania wentylacją, gdyż może wyzwolić jej zmianę tylko na podstawie pojedynczego pomiaru. Odwrotnie w trybie „FAST “nie jest stosowane żadne filtrowanie programowe do obliczenia sygnału wyjściowego. Powoduje do dodanie szumu o wartości typowo ±30ppm, który należy brać pod uwagę przy rozpatrywaniu dokładności pomiarowej. Z przyjętej zasady pomiaru stężenia CO2 wynika jej zależność od ciśnienia atmosferycznego – wysokości nad poziomem morza w miejscu montażu. Z tego powodu należy ustawić wysokość położenia nad poziomem morza za pomocą programu TSensor. Mierzone wartości są wyświetlane na podwójnym wyświetlaczu LCD. Wizualna sygnalizacja poziomu CO2 odbywa się za pomocą trójkolorowej diody LED. Po włączeniu urządzenie rozpoczyna wykonywanie wewnętrznych testów. Podczas tego okresu (około 20s) wyświetlacz LCD wskazuje (----) zamiast wartości stężenia CO2. Na generowanych stronach widnieje wskazanie n/a. Przyrządy z sygnałem wyjściowym 4-20mA mogą być podłączane do obwodów posiadających izolację galwaniczną lub nie posiadających. Wyjście 0 – 10V nie jest izolowane galwanicznie. Wszystkie ustawienia przetworników można dokonać za pomocą komputera oraz serwisowego kabla komunikacyjnego SP003 (dostępny jako wyposażenie opcjonalne). Program TSensor można pobrać za darmo.
CO2 - poziom dwutlenku węgla jest ostatnio uważany za ważny parametr, który w znacznym stopniu decyduje o jakości klimatu wnętrza. Szczególnie w budynkach, w których gromadzi się wiele osób, takich jak sale konferencyjne, szpitale, szkoły, kina, teatry, ośrodki opieki. Z pomocą czujników CO2 inżynierowie, doradcy techniczni, eksperci ds. środowiska i specjaliści ds. zdrowia mogą zoptymalizować wentylację w celu stworzenia zdrowego klimatu wnętrza.
Zastosowania - Pomiar poziomu CO2 przy:
- Zarządzanie HVAC w budynkach
- Technika klimatyczna
- Szkoły, uniwersytety
- Sale konferencyjne, szpitale, kina, teatry
- Stacje meteorologiczne
Dane techniczne:

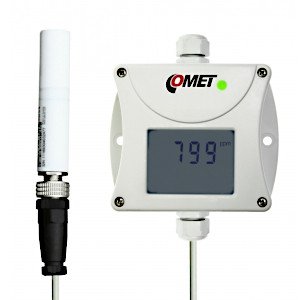

- T5141 – kablowy przetwornik stężenia CO2
- Sygnał wyjściowy: 4…20mA
- Zasilanie: 9…30V
- Pobór mocy: 1W podczas normalnej pracy
- max. 4W przez 50ms cyklicznie z interwałem 15s
- Sygnał w razie błędu: <3.8mA lub >24mA
- Stężenie CO2: Dokładność: ± (110ppm + 5 % wart. mierzonej) dla 25°C i 1013hPa
- Zakres: 0…10 000ppm
- Dryft termiczny: typ. 2ppm CO2 / ºC w zakresie 0…50ºC
- Stabilność czasowa: typ. 20ppm / rok
- Rozdzielczość: 1ppm
- Stała czasowa: t90 < 195s w trybie pomiarowym „SLOW“ | t90 < 75s w trybie pomiarowym „FAST“
- Oprogramowanie T-Sensor
Stężenie CO2
|
Wpływ na człowieka
|
% objętości
|
|
0.033
|
powietrze w naturze
|
0.07
|
powietrze w wolnej przestrzeni w mieście
|
0.08
|
wzrastająca wrażliwość zapachowa
|
0.1
|
maksymalna dopuszczalna zawartość CO2
|
0.14
|
maksymalne dopuszczalne stężenie w pomieszczeniach biurowych
|
0.4
|
maksymalna wartość w izbie klasowej
|
0.5
|
NDS - 5000ppm, 9000mg/m3
|
2.0
|
fizjologiczna wartość krótkotrwale tolerowana
|
3 - 4
|
trudności z oddychaniem
|
6 - 8
|
zjawisko bezwładu
|
8 - 10
|
dawka śmiertelna przy długotrwałym wdychaniu
|
10
|
gaśnięcie świecy
|
UWAGA:
NDS (Najwyższe Dopuszczalne Stężenie) podawane jest mg/m3 poniżej prosty sposób przeliczenia CO2 na procenty objętościowe przy temperaturze 20oC:
Wzór przeliczeniowy: X [ppm] = (24.04 / 44) * Y [ mg /m3 ]
gdzie Y to stężenie w mg/m3
Odp NDS dla CO2 = 9000mg/m3 odpowiada 4917ppm przy temperaturze 20oC
Zgodnie z normą dotyczącą wentylacji budynków niemieszkalnych - Wymagania dotyczące właściwości instalacji wentylacji i klimatyzacji nr PN-EN 13779 wprowadzono klasyfikację pomieszczeń w zależności od poziomu CO2 w stosunku do zawartości poziomu CO2 w powietrzu zewnętrznym:
Kategoria
|
Przyrost stężeniaCO2 powyżej poziomu CO2 w powietrzu zewnętrznym
|
|
Typowo
|
Domyślne
|
|
IDA 1
|
≤ 400
|
350
|
IDA 2
|
400 - 600
|
500
|
IDA 3
|
600 - 1000
|
800
|
IDA 4
|
> 1000
|
1200
|
Do pobrania:
