• 0...2000ppm
• 0...3000ppm
• 0...5000ppm
• 0...10 000ppm

Przykładowe miejsca zastosowań przetwornika GMP252:

• Inkubatory
• Transport i przechowywanie owoców i warzyw
• Szklarnie, pomieszczenia produkcji grzybów
• Chłodnie  (w związku z wycofywaniem kolejnych grup czynników chłodniczych coraz większe znaczenie zaczyna odgrywać R744 – CO₂. Istnieją dwa główne powody zastosowania dwutlenku węgla jako czynnika chłodniczego: bezpieczeństwo ludzi i produktu, możliwość uzyskania bardzo niskich wartości temperatury zamrażania)
• Wszystkie miejsca w których konieczne jest monitorowanie stężenia CO₂
• Określenie ilości wymian powietrza na zasadzie pomiaru gazu znacznikowego CO₂ pomiar zgodny z normą PN-EN ISO 12569 - Izolacja cieplna w budynkach -- Określanie wymiany powietrza w budynkach - Metoda gazu znacznikowego
• Szczelność gablot muzealnych - pomiar ilości wymian powietrza w gablotach muzealnych - pomiar CO₂ zgodny z w/w normą, komplet GM70 z sondą GMP252. Badanie krotności wymian powietrza komór lub gablot muzealnych metodą gazu wskaźnikowego zgodnie z ISO 12569. W przypadku pomiarów krotności wymian powietrza w gablotach wystawienniczych muzealnych zalecany zakres CO₂: do 10 000ppm.

Ogólny wzór krotności wymian powietrza [na godzinę] dla pomieszczeń i gablot muzealnych:

Q _{[Krotność wymian/h]} = (1/t) x Ln(C₀ - C_otoczenia/C - C_otoczenia)

gdzie:

• t - czas pomiaru w [h]
• C₀ - stężenie CO₂ [ppm] początkowe t=0
• C - stężenie CO₂ [ppm] po czasie  t
• C_otoczenia - stężenie otoczenia CO₂  [ppm]
• UWAGA: dla gablot muzealnych krotność wymian podawana jest na dzień czyli wynik mnożymy przez 24

  Procedura:
  W normalnych warunkach powietrze zawiera ok. 370~390 ppm CO₂. Jednak w ograniczonych przestrzeniach poziom ten może być podwyższony, więc należy zmierzyć i zapisać aktualny poziom CO₂ otoczenia. Umieść czujnik w gablocie. Jeśli zdecydujesz się na użycie wentylatora, musisz go włączyć i pozostawić włączony przez cały czas trwania testu. Za pomocą dozownika np. butli gaśniczej CO₂ wprowadź do gabloty niewielką ilość CO₂ wystarczającą do uzyskania poziomu między 3000 a 9000 ppm dwutlenku węgla. (Jeśli przewidujesz niski wskaźnik wycieku dla tej gabloty, poziom 3000 ppm jest wystarczający, w przeciwnym razie stężenie powinno być wyższe - 9000 ppm.). Poczekaj kilka minut, aż poziom gazu ustabilizuje się i zapisz poziom CO₂ i czas pomiaru. Test powinien trwać co najmniej kilka godzin (6-24h). Po zakończeniu testu zapisz poziom CO₂. Korzystając z w/w wzoru wprowadź dane: poziom CO₂ otoczenia, początkowy poziom w gablocie, końcowy poziom w gablocie. Liczba Q wskazuje stopień przecieku przeliczony na godzinę. Ażeby uzyskać wielokrotność całkowitej wymiany powietrza w obudowie w ciągu 24 godzin należy wynik przemnożyć przez 24. Np. Q = 0,2 oznacza, że ​​w ciągu dnia wymieniane jest 0,2 [20%] powietrza w objętości gabloty, Q = 1 - Powietrze wewnątrz obudowy jest całkowicie wymieniane. Dobrej jakości gabloty oferowane przez wiodących producentów mają codziennie 0,1-0,2 wymian powietrza.

• Zakres pomiarowy: 0...10 000ppmCO₂
• Inteligentna i samodzielna sonda z wyjściem analogowym, (V, mA) oraz cyfrowym RS485
• Wyjątkowo długotrwała stabilność pomiarów dzięki czujnikowi opartemu na technologii drugiej generacji CARBOCAP®.
• Temperatura pracy przetwornika: -40...+60°C
• Stopień ochrony obudowy IP65
• Pełna kompensacja temperatury (T) i ciśnienia barometrycznego (P)
• Zintegrowany pomiar temperatury do celów kompensacji CO₂
• Kompensacja innych gazów (O₂) i wilgotności (%RH)
• Kompensacja możliwa przy zamówieniu lub poprzez Modbus RTU
• Podgrzewana głowica czujnika w celu zapobiegnięcia kondensacji

Tolerancja chemiczna na następujące środki czyszczące:

• H₂O₂ (2000 ppm), bez kondensacji
• Czynniki czyszczące na bazie alkoholu takie jak etanol i IPA
• Aceton
• Kwas octowy

Dane techniczne:

Uwaga:

Przetwornik standardowo dostarczany jest z certyfikatem producenta zgodnym z ISO 9001 w 3 punktach 200ppm, 2000ppm and 10000ppm (CO2CALPPM3)

W opcji odpłatnej dodatkowe punkty z zakresu 0 ... 30000ppm dla pełnych 1000pppm:

• 1 punkt (CO2CALPOINT1)
• 2 punkty (CO2CALPOINT2)
• 3 punkty (CO2CALPOINT3)
• 4 punkty (CO2CALPOINT4)

W opcji certyfikat z Laboratorium Akredytowanego 3 punktowy, 200, 2000 oraz 10000ppm (CO2CALACCRPPM3)

W opcji dodatkowo kolejny punkt w zakresie 0 … 30000ppm dla pełnych 1000ppm:

• 1 punkt (CO2ACCRPOINT4)
• 2 punkty (CO2ACCRPOINT5)
• 3 punkty (CO2ACCRPOINT6)
• 4 punkty (CO2ACCRPOINT7)
• 5 punkty (CO2ACCRPOINT8)
• 6 punkty (CO2ACCRPOINT9)


Opcje:

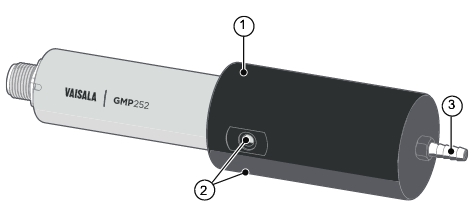

Osłona do kalibracji przetwornika gazem wzorcowym: DRW 244827SP

Dostępne akcesoria:

Do pomiarów przepływowych proponujemy port ASM212011SP.
Przepływowy adapter z dwoma portami gazu dla GMP252. Port wlotowy i wylotowy umożliwia kontrolowany dopływ gazu do czujnika. Średnica zewnętrzna złącza karbowanego 4,6mm,  wewnętrzna 2mm. Przeznaczone do rurek o wewnętrznej średnicy 4 mm.



Obudowa meteo DTR250 wraz z wyświetlaczem lokalnym:



Wyświetlacz przetworników CO₂ model Indigo 201 oraz Indigo 202.

W wersji z graficznym wyświetlaczem możliwość prezentacji aktualnych wartości plus wykres danych historycznych. Wyświetlacz ma wbudowany serwer www dzięki temu po zalogowaniu poprzez wifi mamy możliwość zmiany np. parametrów otoczenia niezbędnych do kompensacji aktualnego poziomu CO₂

Programowanie wyświetlacza INDIGO i sondy GMP poprzez wifi z telefonu komórkowego:



Wyświetlacz | przetwornik firmy Vaisala, model Indigo 201, 202,  przeznaczony jest do współpracy z sondami CO₂ - GMP251 i GMP252.

	Karta katalogowa: GMP252_karta
	Instrukcja: GMP252 - CO2
	Formularz: GMP252_kod zamówienia
