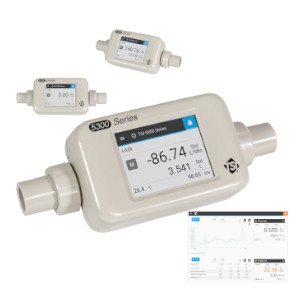

Przepływomierz masowy TSI serii 5000

Kategoria: Przepływomierze masowe laboratoryjne
Nr kat.: Przepływomierz masowy TSI model 5000
− +
Przepływomierze masowe serii 5000 z dotykowym kolorowym wyświetlaczem. Przeznaczone do wielu zastosowań w pomiarach przepływu gazu. Przepływomierze masowe TSI wyposażone zostały w unikalny opatentowany czujnik cienkowarstowy platynowy, idealny do pomiaru przepływu gazu w wymagających aplikacjach gdzie wymagana jest niska stała czasowa, szybka reakcja, małe opory przepływu i wysoka dokładność w szerokim zakresie. Seria 5000 zawiera dwukierunkowy czujnik przepływu, kolorowy ekran dotykowy, konfigurowalne adaptery końcówek rur oraz oprogramowanie komputerowe. Zaawansowane modele mogą integrować przepływ masowy, ciśnienie bezwzględne, temperaturę, objętość, pomiary różnicy ciśnień i wilgotności w jednym urządzeniu, a także zapewniają wyższą precyzję pomiaru, rejestrowania danych lub kompensacji wpływu wilgotności na pomiar przepływu. Dwukierunkowy pomiar przepływu jest idealnym rozwiązaniem do pomiaru wydajności m.in. pomp membranowych gdzie występuje również wsteczny przepływ, klasyczne przepływomierze nie radzą sobie z takowym przepływem traktując przepływ wsteczny jako dodatni i dodając go do całości z znakiem plus. Wydajność takiej pompy jest zawyżona w stosunku do faktycznej o przepływ wsteczny. Przy zastosowaniu przepływomierza TSI serii 5000 tego typu problem zawyżonych wskazań znika. przepływomierz masowy serii 5000

Dwie wersje różniące się przepływem:

  znacznik Modele 5200 zakres 0...30Std l/min
  znacznik Modele 5300 zakres 0...300Std l/min

Cechy:

  • Pomiar masowe natężenie przepływu z kompensacją temperatury i ciśnienia
  • Stała czasowa: 4ms
  • Pomiar dwukierunkowy
  • Wysoka dokładność (±2% odczytu)
  • Niskie opory przepływu
  • Szeroki zakres dynamiki pracy (1000:1)
  • W opcji pomiar temperatury, ciśnienie bezwzględne i sumator (objętość)
  • Kolorowy dotykowy wyświetlacz o przekątnej 2.8"
  • Wyświetla jednocześnie cztery parametry pomiaru
  • Konfigurowalne złącza rurowe
  • Zasilanie i transmisja danych poprzez USB
  • Dołączony certyfikat kalibracji z 10punktowy zgodny z NIST
  • W zestawie oprogramowanie komputerowe FLO-Sight

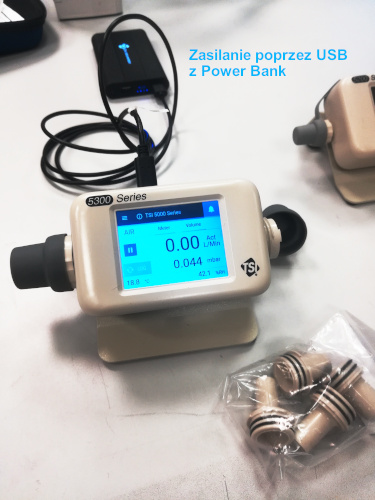

Przepływomierz masowy TSI 5000Zastosowanie

  znacznik  Laboratoria i pomiary naukowe
  znacznik  Badania i rozwój produktów
  znacznik  Produkcja
  znacznik  Zapewnienie jakości
  znacznik  Metrologia
  znacznik  Pomiary środowiskowe
  znacznik  Technologia medyczna

Przepływomierze masowe firmy TSI przeznaczone są do pomiarów przepływu gazu w warunkach laboratoryjnych lub produkcyjnych. Przepływomierze masowe zapewniają dokładne wyniki pomiarowe. Konfiguracja poprzez ekran dotykowy. Do wyboru wersje różniące się zakresem pomiarowym: 0...30l/min i 0...300l/min. Przepływomierze TSI zapewniają dokładność na poziomie 2% wartości pomiarowej. Jeden przepływomierz TSI obejmuje ten sam zakres, jak trzy lub więcej produktów konkurencji. Szybka odpowiedź na poziomie 4ms zapewnia wysoką dokładność w przypadku wahań przepływów. Niewielki spadek ciśnienia na przepływomierzu masowym TSI minimalizuje jego wpływ oporów na cały układ pomiarowy.

Cechy i zalety

  • Dokładność: ±1.7, ±2 lub ±3% wartości mierzonej w zależności od wersji
  • Rodzaj medium definiowany przy zamówieniu
  • Szybka odpowiedź 4ms na zmiany w przepływie
  • Wyświetlacz dotykowy
  • Zasilanie i wyjście cyfrowe z USB
  • Bardzo niski spadek ciśnienia

Tabela doboru odpowiednich modeli:

Parametry pomiarowe model podstawowy
(5200, 5300)		 model zaawansowany
(5210,5310)		 model z wilgotnością
(5220, 5320)		 wysokiej precyzji
(5230, 5330)		 słabsza dokładność
(5203, 5303)
Przepływ, sumator       +       +       +       +       +
Temperatura
Ciśnienie absolutne		       +       +       +       +       +
Objętość
(na wyświetlaczu)		         +       +       +
Ciśnienie różnicowe         +       +       +
Rejestrator danych         +       +       +
Wilgotność względna
(pomiar)		           +       +
Kompensacja wilgotności           +       +
Wysoka precyzja ±1.7%             +
Słabsza dokładność ±3%               +

 Gazy mierzone:

 Rodzaj medium Powietrze
N2		 Powietrze, O2,
mix Pow/O2
N2		 Powietrze
CO2
N2		 Tylko
O2		 Tylko
CO2
      Seria niskiego przepływu
Model podstawowy 5200-1 5200-2 5200-3 5200-6 5200-7
Model zaawansowany 5210-1  5219-2 5210-3 5210-6 5210-7
Wilgotność   5220-2
Wysoka precyzja ±1.7%   5230-2
Słabsza dokładność ±3%   5203-2
      Seria wysokiego przepływu
Model podstawowy 5300-1 5300-2 5300-3 5300-4 5300-5
Model zaawansowany 5310-1 5310-2 5310-3 5310-4 5310-5
Wilgotność   5320-2
Wysoka precyzja ±1.7%   5320-2
Słabsza dokładność ±3%   5303-2

Przepływomierze masowe przeznaczone są w zależności od modelu do pomiaru przepływu powietrza, tlenu, azotu lub CO2. Posiadają wbudowany wyświetlacz dotykowy. W cenie Certyfikat kalibracji producenta zgodny z NIST. Szczególną cechą przepływomierzy masowych firmy TSI jest pomiar przepływu bezpośrednio na głównym kanale bez potrzeby dzielenia przepływu na dodatkowy obieg z bajpasem jak w innych rozwiązaniach.

przepływomierz masowy serii 5000

Przepływomierz posiada dwie funkcje sumowania przepływu:

1. Po włączeniu urządzenia następuje sumowanie przepływu - sumator bezwarunkowy

2. Sumator warunkowy: startujący i zatrzymujący się na podstawie uprzednio zaprogramowanych kryteriów przepływu:
a. strumień
b. kierunek -  narastanie lub spadek

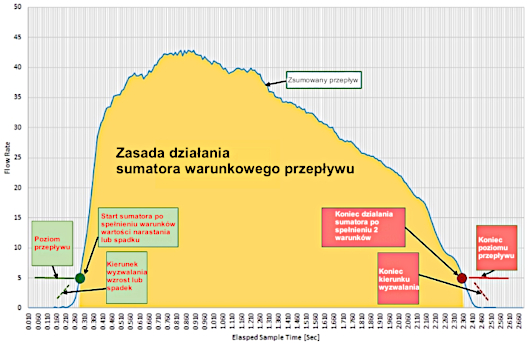

Graficzne wyjaśnienie sumatora warunkowego:

sumator przepływu warunkwy

Dane z sumatorów dostępne są jedynie na wyświetlaczu przepływomierza lub poprzez wyjście cyfrowe w własnym oprogramowaniu. W oprogramowaniu FLO-Sight brak takowej funkcji.

Dane techniczne

Przepływ / typ 5200  5300
Zakres pomiarowy 0...±30 std L/min 0...±300 std L/min | 0...100 std L/min dla CO2
Dokładność: 5200 | 5210 | 5220 : ±2% wartości mierzonej lub 0.005std L/min
5230: ±1.7% wartości mierzonej lub 0.005std L/min
5203: ±3% wartości mierzonej lub 0.010std L/min		 5300 | 5310 | 5320 : ±2% wartości mierzonej lub 0.005std L/min
5330: ±1.7% wartości mierzonej lub 0.005std L/min
5303: ±3% wartości mierzonej lub 0.010std L/min
Stała czasowa 4ms (63% zakresu)
Wymiary 165.5 x 42.9 x 69.9mm 181.4 x 50.9 x 69.9mm
Cechy wspólne
Pomiar objętości warunkowy 0.004...99L | ± 2% wartości mierzonej lub 1ml
Pomiar objętości bezwarunkowy sumator 0.05...400,000L | ±5% wartości mierzonej
Temperatura:
Pomiar temperatury -10...50ºC | < 75ms - 63% zakresu
Dokładność temperatury ± 1ºC dla przepływu powyżej 1std L/min
Stała czasowa < 4ms - 63% zakresu
Jednostki ºC, ºF
Ciśnienie absolutne
Pomiar ciśnienia 50...200kPa absolutne
Dokładność ± 1kPa
Stała czasowa < 4ms - 63% zmiany
Jednostki Pa, hPa, kPa, mbar, PSI, mmHG, cmH2O, inH2O
Ciśnienie różnicowe
Zakres ±150 cmH2O
Dokładność ±0.5% wart. mierzonej lub 0.15cmH2O
Stała czasowa < 4ms - 63% zakresu
Jednostki Pa, hPa, kPa, mbar, PSI, mmHg, cmH2O, inH2O
Wilgotność względna
Zakres 10...90%
Dokładność ±3%
Stała czasowa  < 3s - 63% zakresu
Jednostki %RH, temperatura punktu rosy Td [ºC]
Sumator bezwarunkowy

Zakres 0.05...400.000L
Dokładność ±5% wartości mierzonej
Jednostki L, mL, ft³
Warunki otoczenia
Temperatura -10...+50°C praca | -20...+70°C przechowywanie
Ciśnienie pracy 50...200kPa | przeciążenie 690kPa
Wyjście
Wyświetlacz 2.8" kolorowy dotykowy
Cyfrowe USB, RS232 poprzez konwerter
Zasilanie przez port USB-C,  5VDC, 500mA max
Pamięć 1GB w max 20 plikach
Zalecany filtr wejściowy HEPA
W zestawie Certyfikat kalibracji + kabel zasilający z wtyczką
Waga | obudowa 230g | poliwęglan

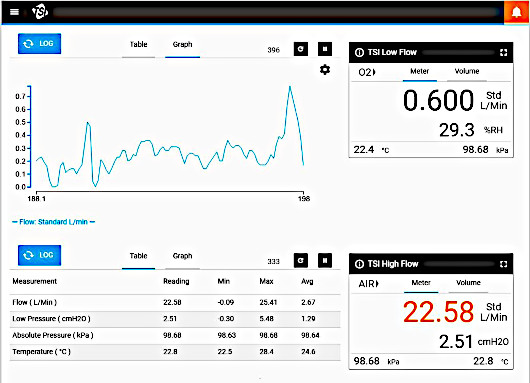

Oprogramowanie FLO-Sight:

Flo sight

Cena przepływomierza od 1065Euro + VAT

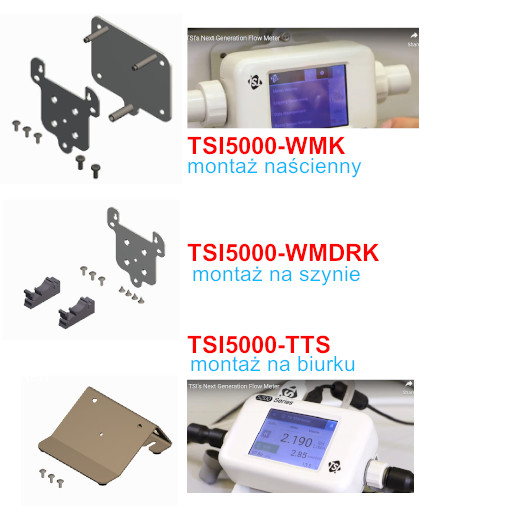

Uchwyty montażowe:

przepływomierz masowy serii 5000

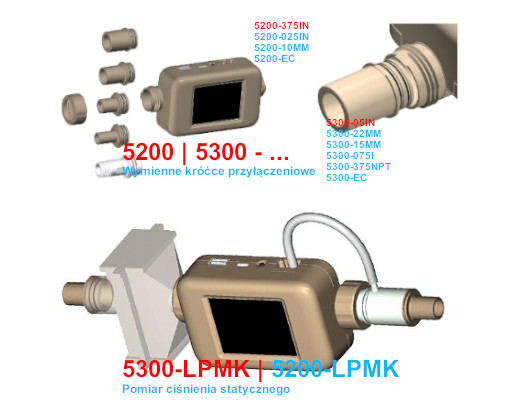

Króćce:

przepływomierz masowy serii 5000

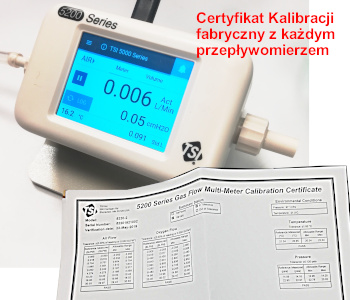

 TSI 5200 i 5300 flowmeter

Do pobrania:

acr Karta wyboru modelu: Przepływomierz masowy serii 5000 - wybór wersji
acr Karta katalogowa wspólna: Przepływomierz masowy serii 5000
acr Instrukcja: Przepływomierz masowy serii 5200
acr Instrukcja: Przepływomierz masowy serii 5300
