Przepływomierze masowe firmy TSI przeznaczone są do pomiarów przepływu gazu w warunkach laboratoryjnych lub produkcyjnych. Przepływomierze masowe zapewniają dokładne wyniki pomiarowe. Konfiguracja poprzez wyście cyfrowe RS232. Do wyboru wersje różniące się zakresem pomiarowym: 0...20l/min , 0...200l/min i 0...300l/min.

Przepływomierze masowe TSI wykorzystują czujnik termiczny do pomiaru przepływu gazu. Czujnik termiczny jest rodzajem anemometru termicznego. Anemometr termiczny mierzy przepływ gazu poprzez wykrywanie zmian w szybkości wymiany ciepła z małego, ogrzewanego elektrycznie czujnika wystawionego na działanie badanego gazu. Ogrzewany czujnik jest utrzymywany w stałej temperaturze za pomocą elektronicznego obwodu sterującego. Efekt chłodzenia wynikający z przepływu gazu obok czujnika jest kompensowany poprzez zwiększenie mocy elektrycznej dostarczanej do czujnika. Wielkość mocy wymaganej do utrzymania czujnika w stałej temperaturze jest proporcjonalna do masowego natężenia przepływu gazu i odwrotnie proporcjonalna do temperatury gazu. Czujnik temperatury jest zamontowany przed czujnikiem przepływu w celu pomiaru temperatury gazu. Na podstawie tych dwóch sygnałów można obliczyć masowe natężenie przepływu. Przewodność cieplna i lepkość gazu również wpływają na ilość ciepła przenoszonego z czujnika. Ze względu na wpływ wielu parametrów każdy gaz lub mieszanina gazów ma unikalną kalibrację. Sygnał przepływu jest nieliniowy, co pozwala na uzyskanie procentowej dokładności odczytu, w przeciwieństwie do większości technologii pomiaru przepływu, które zapewniają procentową dokładność w pełnym zakresie. Przepływomierze termiczne mogą być używane do pomiarów w tym samym zakresie, który wymagałby użycia trzech przepływomierzy ciśnieniowych. Większość przepływomierzy TSI posiada cyfrowy procesor sygnału, który liniuje sygnał przepływu. TSI wykorzystuje wysoką dokładność odniesienia przepływu do kalibracji szerokiego zakresu przepływu miernika. Termiczny czujnik foliowy TSI produkowany jest poprzez napylanie cienkiej warstwy platyny na pręcik o małej średnicy. Pręt zapewnia czujnikowi większą wytrzymałość niż drut platynowy, który jest innym podobnym typem termicznego anemometru. Mała masa platyny zapewnia czujnikowi bardzo szybki czas reakcji. Ta szybka reakcja jest idealna dla systemów sterowania w pętli zamkniętej i zintegrowanych pomiarów objętości. Czujnik cienkowarstowy jest bardzo czuły na przepływy o niskiej prędkości, co pozwala na zastosowanie rurki przepływowej o większej średnicy. Większa średnica rurki powoduje mniejszy spadek ciśnienia. Mniejszy spadek ciśnienia zmniejsza opory w obwodzie przepływowym i jego skutki.

Przepływomierze TSI zapewniają dokładność na poziomie 2% wartości pomiarowej. Jeden przepływomierz TSI obejmuje ten sam zakres, jak trzy lub więcej produktów konkurencji.

Szybka odpowiedź na poziomie 4ms zapewnia wysoką dokładność w przypadku wahań przepływów.

Niewielki spadek ciśnienia na przepływomierzu masowym TSI minimalizuje jego wpływ na cały układ pomiarowy.

Cechy i zalety

• Dokładność 2% wartości mierzonej (nie dla całego zakresu)

• Rodzaj medium definiowany przy zamówieniu
• Szybka odpowiedź 4ms na zmiany w przepływie
• Wyświetlacz
• Osobne giazdo zasilania

• Bardzo niski spadek ciśnienia
• Interfejs RS 232
• Wyjście napięciowe proporcjonalne do natężenie przepływu

Zastosowanie

• Badania i rozwój produktu
• Sprawdzanie systemów anestezjologicznych

• Zapewnienie jakości
• Testowanie produktów
• Metrologia
• Technologia medyczna

• Badanie środowiskowe
• OEM

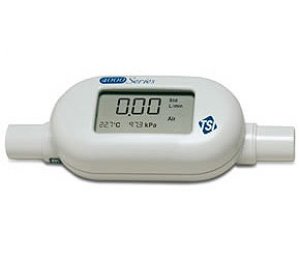

Przepływomierze masowe serii 4100 oraz 4000 przeznaczone są w zależności od modelu do pomiaru przepływu powietrza, tlenu lub azotu lub N₂O. Posiadają wbudowany wyświetlacz. W komplecie z przepływomierzem dostarczany jest kabel z wtyczką  oraz filtr HEPA . W cenie Certyfikat kalibracji producenta.

Dane techniczne

Dostępne modele:

Cechy:

• Współczynnik regulacji większy niż 1000:1
• Wysoka dokładność – ciśnienie ±1 kPa i temperatura ±1°C przy przepływie większym niż 1 l/min
• Wyjścia cyfrowe i analogowe
• Wielogazowy, wybierany przez użytkownika
• Szybka reakcja na zmiany przepływu wynosząca 4 ms
• Niewielka strata ciśnienia
• Pomiar natężenia przepływu, temperatury i ciśnienia (tylko jednostka wyświetlająca) w jednym przyrządzie
• Certyfikat kalibracji zgodny z NIST dołączony do zakupu

Modele – szczegółowe informacje dotyczące zastosowań
