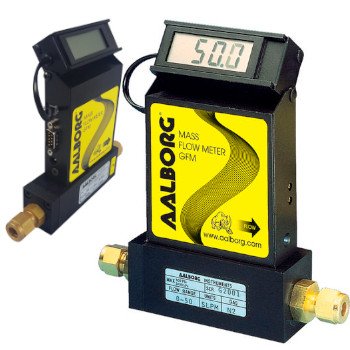

Przepływomierz masowy GFM
Firma Aalborg przedstawia niedrogi przepływomierz do pomiaru przepływu masowego gazów metodą termiczną. Konstrukcja GFM łączy w sobie wygodę i dokładność konwencjonalnych urządzeń do pomiaru przepływu masowego z niskimi kosztami, które uprzednio były nieosiągalne. Każdy z tych przepływomierzy zawiera zaawansowany czujnik w kształcie litery „U” w połączeniu z elementami przepływowymi wykonanymi z aluminium i mosiądzu dla gazów niekorozyjnych lub ze stali nierdzewnej 316 dla zastosowań w gazach korozyjnych.

Zasada działania

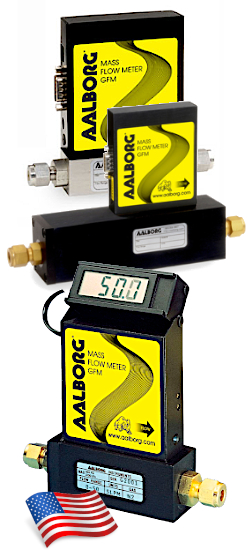

gfm connPrzepływomierz masowy z regulatorem GFC zaprojektowano tak, aby wskazywał i regulowały ustawione natężenia przepływu gazów. GFC łączy charakterystykę i dokładność konwencjonalnych przepływomierzy z wyjątkową kompaktową konstrukcją przy niewielkiej cenie. Każdy z tych regulatorów zawiera zaawansowany czujnik kapilarny oraz równolegle kanał przepływowy wykonany z aluminium i mosiądzu dla gazów nieagresywnych lub ze stali nierdzewnej 316 do zastosowań korozyjnych. Regulacje zera i zakresu dostępne są z zewnętrznych zadajników.

Sposób pomiaru

Mierzony gaz dzieli się na dwie ścieżki przepływu laminarnego, pierwszą przez główny przewód przepływowy, a drugą przez rurkę kapilarną. Oba przewody przepływowe zapewniają przepływ laminarny, a zatem stosunek natężenia przepływu jest stały. Na rurce kapilarnej zainstalowano dwa precyzyjne czujniki rezystancyjne pełniące funkcję grzałki i pomiaru temperatury. Ciepło z podgrzewanego medium przenoszone jest z dolnego do górnego uzwojenia. Powstała różnica temperatur jest proporcjonalna do zmiany rezystancji uzwojeń czujnika. Przyrost rezystancji monitorowany mostkiem Wheatstona jest proporcjonalny do chwilowej wartości przepływu. Obwód sterowania z zamkniętą pętlą w ciągły sposób monitoruje moc wyjściową przepływu masowego.  Na mierzony przepływ nie mają wpływu (w pewnych granicach) wahania temperatury i ciśnienia gazu. Dalej generowane są sygnały analogowe wyjściowe: 0 do 5V lub 4 do 20 mA, na podstawie których w oparciu o masę molekularną gazu wskazywany jest przepływ.

Ogólny opis

Kompaktowe, przepływomierze masowe GFM przeznaczone są do pomiaru natężenia przepływu gazów. Solidna konstrukcja w połączeniu z dokładnością klasy pomiarowej zapewnia wszechstronną i ekonomiczną kontrolę przepływu. Dostępne są modele z aluminium lub stali nierdzewnej z opcjami odczytu w jednostkach inżynieryjnych (standard) lub w zakresie od 0 do 100 procent. Konstrukcja mechaniczna obejmuje wyświetlacz LCD wbudowany w górnej części przetwornika. Moduł wyświetlacza można przechylać o ponad 90 stopni, aby zapewnić optymalny komfort odczytu. Jest on podłączony do przetwornika za pomocą standardowej wtyczki modułowej i można go łatwo zdjąć w celu zdalnego odczytu. Przetworniki bez wyświetlacza LCD są oferowane do zastosowań OEM. Przepływomierze masowe GFM są dostępne w zakresach przepływu od 10ml/min do 1000sL/min dla azotu. Gazy są podłączane za pomocą złączek zaciskowych 1/4”, 3/8” i 1/2” oraz złączek 3/4” FNPT. Dostępne są opcjonalne złączki. Sterowniki te mogą być używane jako urządzenia stołowe lub montowane za pomocą śrub w podstawie. Porty zasilania przetwornika są zabezpieczone bezpiecznikiem i polaryzacją.

Szczelność:

Dopuszczalny maksymalny przeciek:  1x10-9 ml/s dla He

Dane techniczne:

 MEDIUM:
Przepływomierze masowe GFM17/37/47/57/67/77 są przeznaczone do pracy wyłącznie z gazami czystymi.
Nigdy nie należy próbować mierzyć ani regulować natężenia przepływu cieczy za pomocą przepływomierzy GFM.
 KALIBRACJA:
Dla warunków standardowych:
(1,01 bara) i (21,1°C)], chyba że w wymaganiach określono inaczej
 ŚRODOWISKO (Zgodnie z IEC 664): Poziom instalacji II; Stopień zanieczyszczenia II.
 DOKŁADNOŚĆ:
GFM 17, 37, 47 ±1,0% zakresu
GFM 57, 67, 77 ±1,5% zakresu
 POWTARZALNOŚĆ: ±0,25% pełnej skali
 WSPÓŁCZYNNIK TEMPERATURY: 0,15% skali /°C
 WSPÓŁCZYNNIK CIŚNIENIA: 0,01% pełnej skali/psi (0,07 bara).
 STAŁA CZASOWA: 800ms; około 2 sekundy do ±2% ustawionego
dla 25% do 100% pełnej skali natężenia przepływu.
CIŚNIENIE GAZU:
max: [69bar]: GFM 17, 37 i 47; [34,5bar]: GFM 57, 67 i 77.
Optymalne ciśnienie [1,4 bar].
TEMPERATURA GAZU I OTOCZENIA: 0...50°C
-10....+50°C, tylko gazy suche.
WILGOTNOŚĆ WZGLĘDNA GAZU:  do 70%.
SZCZELNOŚĆ: max:  1x10-9 ml/s dla He
CZUŁOŚĆ NA POZYCJĘ: Nie więcej niż ±15° obrotu od poziomu. Standardowa
kalibracja odbywa się w pozycji poziomej.
SYGNAŁY WYJŚCIOWE: Liniowe 0-5VDC (minimalna impedancja obciążenia 1000Ω) i 4-20 mA
NAPIĘCIE ZASILANIA:
Modele GFM z wejściem zasilania 12 VDC (numery seryjne poniżej 340621-1): 12 VDC, maksymalnie 200 mA;Modele GFM z wejściem zasilania 24 VDC (numery seryjne poniżej 340621-1): +24 VDC, maksymalnie 200 mA;Modele GFM z uniwersalnym wejściem zasilania (numery seryjne powyżej 340621-1): dowolne napięcie między +12 a +26 VDC, maksymalnie 200 mA;
Wejście zasilania jest chronione przez bezpiecznik resetowy 750 mA (modele GFM o numerach seryjnych poniżej 340621-1) lub 300 mA
(modele GFM o numerach seryjnych powyżej 340621-1) M (średni opóźniony) i diodą prostowniczą zapewniającą ochronę przed odwróceniem biegunowości.
MATERIAŁY ZWILŻALNE:
 GFM17/37/47/57/67/77: anodowane aluminium, mosiądz i stal nierdzewna 316 z uszczelkami z pierścieniami O-ring VITON; opcjonalnie dostępne są pierścienie O-ring BUNA7, EPR lub KALREZ7.
GFM17S/37S/47S/57S/67S/77S: stal nierdzewna 316 z uszczelkami O-ring VITON; uszczelki O-ring BUNA7, EPR lub KALREZ7 są opcjonalne.
PRZYŁACZE MECHANICZNE:
GFM 17 i 37: złączki zaciskowe 1/4„. Opcjonalnie: złączki zaciskowe 6 mm, 1/4” VCR, złączki kompresyjne 3/8" lub 1/8” (GFM 17).
GFM 47: złączki kompresyjne 3/8".
GFM 57: złączki kompresyjne 3/8".
GFM 67: złączki kompresyjne 1/2".
GFM 77: złączki FNPT 3/4„ lub złączki kompresyjne 3/4”.
 WYŚWIETLACZ LCD:
 3½-cyfrowy wyświetlacz LCD (maksymalna liczba wyświetlanych cyfr „1999”), znaki o wysokości 0,5 cala.
W modelach GFM171/371/471/571/671/771 z aluminium lub stali nierdzewnej wyświetlacz LCD jest
wbudowany w górny element bloku i można go przechylać o ponad 90 stopni, aby uzyskać optymalny komfort
oglądania. Zdalny odczyt lub odczyt z panelu montażowego jest opcjonalny.
Standardowe odczyty są podawane w bezpośrednich jednostkach inżynieryjnych dla danego gazu i natężenia przepływu (tj. litry/minutę [slpm], standardowe centymetry sześcienne/minutę [sccm], standardowe stopy sześcienne/godzinę [scfh] itp.).
Skalowanie kalibracji wyświetlacza LCD od 0 do 100% jest dostępne na życzenie w momencie składania zamówienia.
KABEL INTERFEJSU PRZETWORNIKA
Opcjonalny ekranowany kabel dostępny jest w połączeniu z 9-pinowym złączem „D” przetwornika GFM.
Aby przepływomierz działał zgodnie ze specyfikacją, długość kabla dla analogowego wyjścia 0-5VDC i zdalnego wyświetlacza LCD nie może przekraczać 9,5 stopy (3 metry).

 Zakresy pomiarowe:

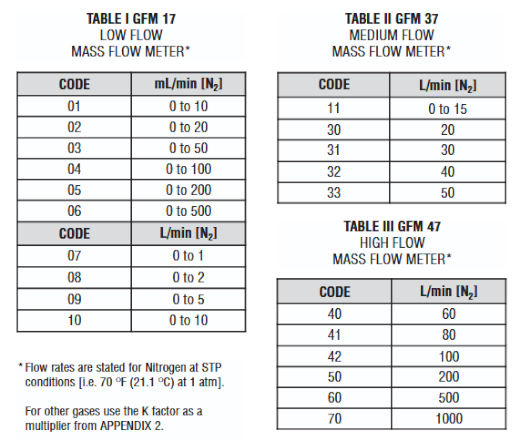

 gfm zakresy



W opcji:

Moduł TIO produkcji Aalborg. Moduł TIO to cyfrowy wyświetlacz montowany od frontu przepływomierza, będący przetwornikiem sygnału analogowego na cyfrowy. Jedną z funkcji jest możliwość zliczania sumy medium [sumator]. Moduł kompatybilny jest z analogowymiTIO Aalborg masowymi przepływomierzami i regulatorami przepływu Aalborg. W zestawie oprogramowanie do programowania modułu. Moduł TIO może być wyposażony w wyświetlacz oraz klawiaturę membranową. Rozbudowanie przepływomierza masowego o moduł TIO nadaje urządzeniu analogowemu cechy jednostki cyfrowej. W przypadku regulatorów przepływu możliwe jest programowanie ustawień zarówno z klawiatury jaki i zejścia cyfrowego. Na wyświetlaczu prezentowane są następujące dane: przepływ aktualny / zaprogramowany, jednostek i wartość sumaryczna przepływu (w przypadku włączonej funkcji sumatora).

Podstawowe parametry techniczne modułu TIO:

  • Programowanie przepływu; dostęp do ustawień i zmiana parametrów (także nastawy dla regulatorów) zarówno z panelu czołowego (klawiszami), oraz poprzez interfejs cyfrowy: do wyboru RS232 lub RS485; komunikacja cyfrowa RS232, RS485 dla sterowania z jednostki zewnętrznej, za pomocą oprogramowania producenta, ASCII
  • Możliwość wyboru jednej z 47 jednostek fizycznych masowych i objętościowych;
  • Zwarta konstrukcja sprawdzająca się zarówno jako wolnostojąca, zintegrowana, lub mobilna;
  • Możliwość wyboru/zmiany rodzaju gazu poprzez wybór z tabeli gazowe, lub wprowadzenie wartości współczynnika korekcyjnego;
  • Kasowanie lub wyłączanie funkcji sumowania przepływu, wraz z dostępem do programowania funkcji sumatora: start zliczania, limit zliczania, zerowanie stanów licznika, uruchomienie dla określonej wartości sumarycznej, funkcja automatycznego resetu itp.;
  • Wyświetla chwilowe, całkowite i zakumulowane natężenie przepływu.
  • Wbudowany linearyzator przepływu (10-punktowa linearyzacja krzywej przepływu).
  • Duże cyfry 13 mm (0,51 ") dla natężenia przepływu i 5,5 mm (0,21") dla sumy.
  • Kompaktowa konstrukcja do montażu na urządzeniu, do montażu na panelu, do montażu ściennego lub do montażu na obiekcie.
  • Programowalne, optycznie izolowane wyjście impulsowe.
  • Dwa programowalne, optycznie izolowane wyjścia cyfrowe.
  • Sterowanie poleceniem zadającym za pomocą lokalnego wyświetlacza LCD lub interfejsu cyfrowego.
  • Programowalna tabela wartości zadanej z możliwością zwiększania / zmniejszania do 16 kroków.
  • Darmowe oprogramowanie konfiguracyjne i narzędzie do monitorowania.

TIO Flow Totalizer, I/O, Monitor & Control

Zastosowanie

Do przepływomierzy i regulatorów z analogowym interfejsem wejścia/wyjścia 0-5VDC, 5-10VDC, 0-10VDC, 4-20mA, gdzie wymagane są funkcje wskazywania/regulacji przepływu i sumatorów lub alarm przepływu. Również w przypadku, gdy pożądana jest retransmisja funkcji pomiaru natężenia przepływu i/lub sumatora przepływu poprzez optycznie izolowane wyjście impulsowe lub komunikację szeregową. dla regulatorów przepływu. Lokalna lub programowalna regulacja wartości zadanej dla przepływomierzy z zaworem (nie jest wymagana obecność komputera głównego). Aktywacja urządzeń dostarczonych przez użytkownika poprzez programowalne, optycznie izolowane wyjścia cyfrowe, gdy aktywne są alarmy przepływu lub zdarzenia sumatora.

Wyświetlacz

Graficzny wyświetlacz LCD ma duże cyfry o wysokości 13 mm dla natężenia przepływu i 5,5 mm dla sumy i może być ustawiony przez użytkownika tak, aby jednocześnie wyświetlał różne kombinacje parametrów przepływu: natężenie przepływu, sumatory, alarmy przepływu i zdarzenia diagnostyczne. Wszystkie ustawienia parametrów konfiguracyjnych są łatwo dostępne za pośrednictwem prostego menu interfejsu użytkownika obsługiwane za pomocą 6-przyciskowej klawiatury, która może być chroniona hasłem.

Wejście sygnału i wyjście sygnału

  • 0-5 Vdc (wejście/wyjście)
  • 5-10 Vdc (tylko wyjście)
  • 0-10 Vdc (wejście/wyjście)
  • 4-20 mA (wejście/wyjście)

W przypadku przepływomierzy i/lub regulatorów przepływu TIO zapewnia zworki wybieralne dla analogowych sygnałów sterujących wartością zadaną 0-5 Vdc lub 4-20 mA. Wartość zadaną natężenia przepływu można regulować lokalnie za pomocą klawiatury, zdalnie za pomocą komputera hosta przy użyciu cyfrowego interfejsu komunikacyjnego lub zaprogramować z wyprzedzeniem za pomocą wbudowanej 16-stopniowej tabeli partii z obsługą narastania/opadania.

Programowalne wyjście impulsowe

Programowalne wyjście impulsowe przepływu działa niezależnie od sumatorów i w oparciu o ustawienia konfiguracyjne może zapewnić częstotliwość impulsów proporcjonalną do chwilowego natężenia przepływu medium.

Polecenia LCD/klawiatury i cyfrowego interfejsu komunikacyjnego służą do:

  • Włączania/wyłączania wyjścia impulsowego
  • Konfigurowania natężenia przepływu startowego wyjścia impulsowego (w % pełnej skali)
  • Konfigurowania wartości jednostki/impulsu (w aktualnych jednostkach objętościowych lub masowych)
  • Konfiguracja czasu aktywności impulsów (10–6550 ms)

Programowalne sumatory

TIO zapewnia dwa niezależne programowalne sumatory przepływu. Oba sumatory są aktualizowane co 100ms i można je skonfigurować tak, aby aktywowały różne zdarzenia. Skumulowana suma głównego sumatora jest co sekundę zapisywana w pamięci EEPROM.

Polecenia LCD/klawiatury i cyfrowego interfejsu komunikacyjnego służą do:

  • Włączenia/wyłączenia sumowania przepływu
  • Uruchomienia sumatora przy ustalonej prędkości przepływu (w % pełnej skali)
  • Przypisania działania przy ustalonej całkowitej objętości (objętość zdarzenia)
  • Konfiguracji opóźnienia włączenia zasilania (w sekundach)
  • Konfiguracji automatycznego resetowania przy ustalonej objętości
  • Konfiguracji opóźnienia automatycznego resetowania (w sekundach)
  • Resetowania sumatora do ZERO

Programowalne alarmy

TIO zapewnia użytkownikowi elastyczny system alarmów/ostrzeżeń, który monitoruje przepływ medium pod kątem warunków wykraczających poza konfigurowalne limity, a także zapewnia użytkownikowi wizualną informację zwrotną za pośrednictwem wyświetlacza LCD lub optycznie izolowanego wyjścia. Alarm przepływu ma kilka atrybutów, które użytkownik może skonfigurować za pomocą wyświetlacza LCD/klawiatury lub cyfrowego interfejsu komunikacyjnego:

Włączenie/wyłączenie alarmu przepływu

  • Ustawienia alarmu niskiego przepływu (w % pełnej skali)
  • Ustawienia alarmu wysokiego przepływu (w % pełnej skali)
  • Opóźnienie działania alarmu przepływu
  • Tryb zatrzasku działania alarmu przepływu

Komunikacja cyfrowa

Wszystkie dane procesowe i ustawienia można odczytywać i modyfikować ręcznie za pomocą lokalnej klawiatury LCD lub poprzez cyfrowy interfejs komunikacyjny RS-232 lub RS-485. Dostarczany jest zastrzeżony zestaw poleceń interfejsu oprogramowania ASCII oraz bezpłatne oprogramowanie Communication Utility.
