Kanał wysokiego przepływu mierzy dwukierunkowe natężenie przepływu powietrza, tlenu (O2), azotu (N2) i dwutlenku węgla (CO2) w zakresie od 0 do 300 litrów standardowych na minutę (od 0 do 40 litrów standardowych na minutę dla CO2). Domyślnie kanał wysokiego przepływu steruje wyzwalaniem urządzenia Certifier™ Pro, chyba że kanał jest wyłączony.
Kanał niskiego przepływu
Kanał niskiego przepływu mierzy jednokierunkowe natężenie przepływu powietrza, O2, N2, CO2 i podtlenku azotu (N2O) w zakresie od 0,01 do 20 standardowych l/min, zapewniając większą dokładność przy niskich natężeniach przepływu.
Pomiary ciśnienia
Zintegrowany przetwornik ciśnienia (150 psi / 10 bar), przetwornik ciśnienia barometrycznego (375 do 1200 mmHg) i przetwornik niskiego ciśnienia różnicowego (150 cm H2O) zapewniają wiele pomiarów ciśnienia z panelu przedniego.
Stężenie tlenu
Zintegrowany czujnik tlenu umożliwia pomiar stężenia tlenu i przepływu powietrza i tlenu z kanału wysokiego przepływu. Czujnik tlenu może być wymieniony przez użytkownika w terenie.
Czujnik znieczulenia
Zewnętrzny czujnik podczerwieni, który podłącza się bezpośrednio do obwodu oddechowego, aby zapewnić pomiar stężenia dwutlenku węgla (CO2), podtlenku azotu (N2O) oraz środków znieczulających, takich jak halotan,
enfluran, izofluran, sewofluran i desfluran, w czasie rzeczywistym. Zestaw czujników znieczulenia (model 4093) jest opcjonalnym wyposażeniem dodatkowym do systemów testowych Certifier™ Plus i Certifier™ Pro. Bardziej szczegółowe informacje można znaleźć w instrukcji obsługi zestawu czujników znieczulenia.

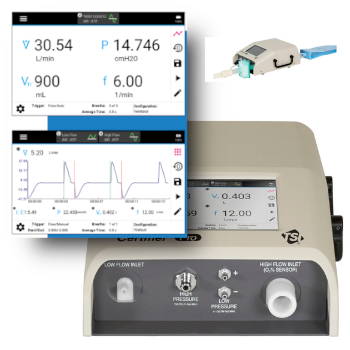

Analizator przepływu Certifier™ Pro łączy pomiary wysokiego i niskiego przepływu z pomiarami ciśnienia, stężenia tlenu i temperatury. To wielofunkcyjne pneumatyczne urządzenie testowe może mierzyć 28 różnych parametrów testowych i przedstawiać dane w formie wykresów w czasie rzeczywistym. Dwukierunkowe czujniki przepływu z kompensacją ciśnienia i temperatury zapewniają bardzo dokładne pomiary przepływu gazu, charakteryzujące się szybką reakcją i wiodącym w branży niskim spadkiem ciśnienia. Użytkownicy mogą dokonywać pomiarów przy użyciu warunków gazowych STP, ATP, BTPS, BTPD lub zdefiniowanych przez użytkownika oraz testować częstotliwość oddechów do 1500 oddechów na minutę.
Zestaw Certifier™ Pro Flow Analyzer zawiera czujnik tlenu (zainstalowany), filtry wlotowe o wysokim i niskim przepływie, złącze ciśnieniowe dróg oddechowych i rurki silikonowe, adaptery (5), zasilacz z zestawem wtyczek, akumulator litowo-jonowy (zainstalowany) oraz klips do zawieszania respiratora.
Cechy produktu
- Dokładność przepływu wynosząca ±1.75% odczytu
- 5-calowy kolorowy ekran dotykowy
- Intuicyjny interfejs użytkownika, prosty w obsłudze
- Konfiguracje użytkownika umożliwiające szybsze ustawienia testowe
- Zapisywanie danych pomiarowych i zrzutów ekranu, eksport przez USB
- Funkcja Flow Compare umożliwiająca szybką autokontrolę przepływu
- Zasilanie akumulatorowe
- Czujnik tlenu wymienny w terenie
- Wytrzymała konstrukcja — w zestawie 2-letnia standardowa gwarancja
- Certyfikat kalibracji ISO 17025
Parametry testowe
Przepływ, przepływ szczytowy i przepływ minimalny
Objętość oddechowa wdechowa i wydechowa, objętość minutowa
Niskie ciśnienie (różnicowe)
Ciśnienie szczytowe, PEEP i ciśnienie minimalne
Średnie ciśnienie w drogach oddechowych
Wysokie ciśnienie, ciśnienie barometryczne, ciśnienie plateau
Statyczna podatność
Czas wdechu i wydechu
Czas pauzy wdechowej, czas wzrostu wdechu
Stosunek I:E, stosunek I:E z uwzględnieniem czasu pauzy
Częstość oddechów
Stężenie tlenu
Temperatura gazu
Dostępne parametry pomiarowe (Niektóre z wymienionych parametrów są dostępne tylko w kanale o wysokim przepływie)
- V Przepływ
- PPLAT Ciśnienie plateau – ciśnienie na końcu fazy wdechowej podczas braku przepływu (tylko 4081)
- VPEAK Szczytowy przepływ – szczytowy przepływ wdechowy
- PHIGH Pomiar wysokiego ciśnienia (tylko 4081)
- VMIN Minimalny przepływ – wartość ujemna szczytowego przepływu wydechowego w dwukierunkowym obwodzie testowym.
- PABS Ciśnienie bezwzględne w rurce przepływowej. Równe ciśnieniu barometrycznemu, jeśli rurka przepływowa jest otwarta do otoczenia
- VΔ Różnica natężenia przepływu – różnica liczbowa natężeń przepływu.
- O2 Pomiar stężenia tlenu (tylko model 4081 z modelem 4073)
- VΔ% Procentowa różnica natężenia przepływu – różnica natężeń przepływu w procentach.
- T Pomiar temperatury rurki przepływowej.
- VTI Objętość oddechowa wdechowa
- f Częstotliwość oddechowa
- VTE Objętość oddechowa wydechowa
- tI Czas wdechu
- V Objętość w czasie rzeczywistym
- tIP Czas pauzy wdechowej
- MV Objętość oddechowa minutowa
- tI+P Czas wdechu wraz z czasem pauzy
- P Pomiar niskiego ciśnienia (tylko 4081)
- tR Czas wzrostu wdechu – czas od rozpoczęcia oddechu do maksymalnego natężenia przepływu.
- PIP Szczytowe ciśnienie wdechowe (tylko 4081)
- tE Czas wydechu
- PEEP Szczytowe ciśnienie końcowe wydechu (tylko 4081)
- I:E Stosunek wdechu do wydechu
- PMAP Średnie ciśnienie w drogach oddechowych (tylko 4081)
- I:EIP Stosunek wdechu do wydechu wraz z czasem pauzy.
- PMIN Minimalne niskie ciśnienie (tylko 4081)
- CSTAT Stosowność statyczna – obliczana jako objętość oddechowa / (ciśnienie plateau– PEEP).
- PΔ Delta niskiego ciśnienia – Delta ciśnienia w drogach oddechowych (tylko 4081)
- ⊕ Pora dnia
- LR Współczynnik wycieku – obliczany jako zmiana niskiego ciśnienia w stosunku do ustawionego średniego czasu
