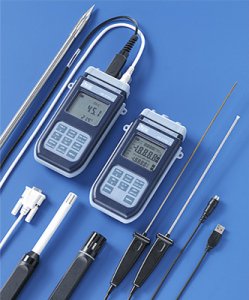

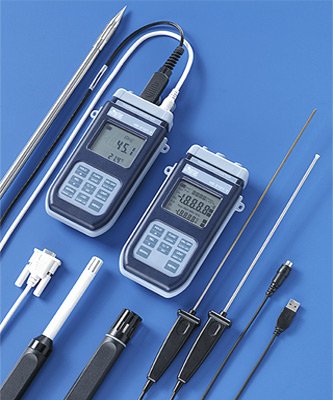

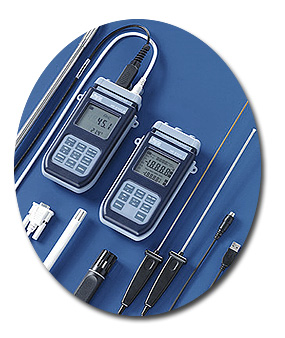

Termohigrometr - HD2101.1
- zakres pomiarowy temperatury: -200°C ... +650°C,
- wilgotność 0,0...100,0% RH.
- przechowuje max, min. i średnią wartość
- wyjście RS232C do transmisji danych do PC lub drukarki.
Termohigrometry serii HD2101 to kompaktowe, łatwe w użyciu przyrządy do pomiaru temperatury i wilgotności względnej powietrza. Czujnikiem wilgotności jest kondensator z dielektrykiem wykonanym z polimeru o właściwościach higroskopijnych. Zmiana mierzonej wilgotności względnej powietrza, powoduje zmianę pojemności kondensatora. Temperatura mierzona jest przy pomocy czujnika rezystancyjnego typu Pt100 lub termopary typu K. Termohigrometry HD 2101 znajduje szerokie zastosowanie w chłodnictwie, klimatyzacji, przemyśle grzewczym, spożywczym, chemicznym itp.
Mierzone parametry:
- wilgotność (%)
- temperatura (°C/°F)
- punkt rosy (°C/°F)
- wilgotność bezwzględna (g/m3)
- skład mieszaniny (g/kg)
- ciśnienie cząstkowe pary (hPa)
- entalpia (J/g)
- temperatura mokra (°C/°F)
- wskaźnik dyskomfortu (DI)
- temperatura pozorna
Pomiar wilgotności:
- Zakres pomiarowy: 0...100%
- Rozdzielczość: 0.1%
- Dokładność: 0.1%
Pomiar temperatury
- Typ wejścia: Pt100/Pt1000/Ni1000
- Zakres pomiarowy: -200...650°C
- Rozdzielczość: 0.1°C
- Dokładność: 0.1°C
Zasilanie: 4 ogniwa LR6.
Czas pracy: 200 godzin.
Wymiary: 185 x 90 x 40mm.
Masa: 470g (z bateriami).
Stopień ochrony: IP67
- wysoko kontrastowy wyświetlacz LCD, 2 x4 1/2 cyfry, pole 52 x 42mm
- wyjście cyfrowe RS232 (HD2101.1), RS232 i USB (HD2101.2)
- pomiar temperatury przy pomocy sond zintegrowanych z wilgotności lub zewnętrznych Pt100 z modułem SICRAM serii TP47. (-196°C...500°C),
- rozdzielczość: 0.1°C dla temperatury i 0.1% RH dla wilgotności,
- warunki otoczenia dla pracy mierników : -5°C...50°C, 0...90%RH
- przycisk HOLD do zatrzymania odczytu,
- automatyczne wyłączanie przyrządu po 3 minutach,
- zasilanie: bateria 3 x 1.5V baterie AA - 200godzin pracy na akumulatorkach 1800mAh,
- wymiary 140 x 88 x 38mm,
- masa: 160g.
- Dokładny pomiar temperatury i wilgotności względnej,
- pamięć 38 000 próbek dla HD2101.2
- Wyliczanie parametrow: wilgotność absolutna, punkt rosy, cząstkowe ciśnienie pary, komfortu
- Możliwość stosowania kilku typów sond z zintegrowanym pomiarem temperatury i wilgotności
- Pomiar temperatury może być realizowany za pomocą zewnętrznych sond temperatury, elementy pomiarowe: Pt100, Pt1000, Ni1000
- Sondy zewnętrzne z modułami SICRAM posiadają zapamiętane wewnątrz parametry kalibracji
- Funkcje: MAX, MIN, AVG (wartość średnia z pomiarów), REL (pomiar względny), przycisk HOLD do zatrzymania odczytu,
- Jednostki: °C, °F, %RH, g/m3, g/kg, Td, hPa, J/g, Tw, DI, NET
- IP67
Sposób zamawiania:
HD2101.1 termohigrometr z wyjściem RS232, etui, 4 baterie, oprogramowanie Deltalog 9 - sondy pomiarowe oraz kabel do transmisji danych należy zamawiać oddzielnie
HD2101.2 termohigrometr z pamięcią i wyjściem RS232 / USB, etui, 4 baterie, oprogramowanie Deltalog 9 - sondy pomiarowe oraz kabel do transmisji danych należy zamawiać oddzielnie
- Kabel HD2110 CSNM - RS232 dla HD2101.1 i HD2101.2
Kabel HD2101/USB - USB 2.0 dla HD2101.2
Kabel HD2110CSP - podłączeniowy do drukarki S\'print-BT dla HD2101.1 oraz HD2101.2
S\'print-BT - miniaturowa drukarka - wydruk 24 kolumny, papier 58mm
Dostępne sondy temperatury i wilgotności z modułem SICRAM :
Zdjęcie | Wymiary | Model | Czujnik temperatury |
Zakres pracy | Dokładność | ||
% RH | T | %RH | T | ||||
170x26mm | HP472AC | Pt100 | 5..98% | -20°C...80°C |
(5...95%) RH: ±2% (90...99%) RH: ±3% |
±0.3°C | |
170x26mm | HP572AC | TC K | 5..98% | -20°C...80°C | ±0.5°C | ||
120x14mm, rączka:130mm | HP473AC | Pt100 | 5..98% | -20°C...80°C | ±0.3°C | ||
200x14mm, rączka:130mm | HP474AC | Pt100 | 5..98% | -40°C...150°C |
(5...95%) RH: ±2.5% (90...99%) RH: ±3.5% |
±0.3°C | |
500x14mm, rączka: 80mm, filtr stalowy spiekany: 20um |
HP475AC1 | Pt100 | 5..98% | -40°C...180°C | ±0.3°C | ||
530x14mm, końcówka 75mm. Pomiar mat. sypkiego, granulatu | HP475AC | Pt100 | 5..98% | -40°C...150°C | ±0.3°C | ||
520 x18x4mm, rączka 110mm | HP477DC | Pt100 | 5..98% | -40°C...150°C | ±0.3°C |
Sondy temperatury
Typ | Opis | Stała czasowa [s] |
Czujnik temperatury |
Zakres pomiarowy | Dokładność T |
TP472I - 300x3mm | zanurzeniowa | 3 | Pt100 z SICRAM | -196°C...500°C | ±0.25°C (-196...+350°C) ±0.4°C (350...+500°C) |
TP472I.0 - 230x3mm | zanurzeniowa | 3 | P100 z SICRAM | -50°C...400°C | ±0.25°C (-50...+350°C) ±0.4°C (350...+400°C) |
TP473P.0 - 150x4mm | do wbijania | 5 | Pt100 z SICRAM | -50°C...400°C | ±0.25°C (-50...+350°C) ±0.4°C (350...+400°C) |
TP474C.0 - 230x5mm | stykowa | 5 | Pt100 z SICRAM | -50°C...400°C | ±0.3°C (-50...+350°C) ±0.4°C (350...+400°C) |
TP475A.0 - 230x4mm | do powietrza |
10 | Pt100 z SICRAM | -50°C...250°C | ±0.3°C (-50...+250°C) |
TP472I.5 - 500x6mm | zanurzeniowa | 3 | Pt100 z SICRAM | -50°C...400°C | ±0.3°C (-50...+350°C) ±0.4°C (350...+400°C) |
TP472I.10 - 1000x6mm | zanurzeniowa | 3 | Pt100 z SICRAM | -50°C...400°C | ±0.3°C (-50...+350°C) ±0.4°C (350...+400°C) |
Wykaz akcesoriów (sposób zamawiania)
FILTRY |
Typ | Opis |
HD 11 | Roztwór soli kalibracyjnej toru wilgotności na zakres 11,3%RH w 20°C |
|
HD 33 | Roztwór soli kalibracyjnej toru wilgotności na zakres 33%RH w 20°C | |
HD 75 | Roztwór soli kalibracyjnej toru wilgotności na zakres 75,4%RH w 20°C | |
P1 | Siatkowy filtr do sondy HP 472AC, HP572AC (M24x1.5) | |
P2 | Siatkowy filtr z polietylenu, 20µm do sondy HP 472AC, HP572AC (M24x1.5) | |
P3 | Spiekany filtr z brązu, 20µm do sondy HP 472AC, HP572AC (M24x1.5) | |
P4 | Kompletny filtr z polietylenu, 20µm do sondy HP 472AC, HP572AC (M24x1.5) | |
P5 | Filtr siatkowy stalowy do sondy HP 473AC, HP474AC, HP475AC (M12x1) | |
P6 | Kompletny filtr spiekany, 20µm do sondy HP 473AC, HP474AC, HP475AC (M12x1) | |
P7 | Kompletny filtr z teflonu, 10µm do sondy HP 473AC, HP474AC, HP475AC (M12x1) |
Pliki do pobrania
Termohigrometr HD2101.1 oraz HD2101.2 |
