Tester respiratorów Certifier Plus

Nr kat.: Tester respiratorów Certifier Plus
+
Analizator przepływu Certifier Plus jest miernikiem i kalibratorem wykonanym w najnowszej technologii, umożliwiającym pomiar dwu-kierunkowy przepływu, ciśnienia, temperatury powietrza, tlenu, tlenku azotu lub ich mieszanin oraz dodatkowo koncentracji tlenu (w opcji). Certifier Plus to idealne urządzenie do pomiaru i sprawdzania poprawności pracy respiratorów, spirometrów i innych urządzeń wykorzystywanych w anestezjologii. Analizator wyposażono w prosty wręcz intuicyjny interfejs użytkownika.

Analizator przepływu gazu TSI® Certifier™ może mierzyć szeroki zakres biomedycznych parametrów testowych:

  • Przepływ gazu.
  • Objętość gazu
  • Ciśnienie gazu (barometryczne i/lub w układzie oddechowym)
  • Temperatura gazu
  • Stężenie gazu (tlen)
  • Parametry oddechowe

Użytkownicy i zastosowania

  • Technicy, inżynierowie, projektanci, badacze i naukowcy używają analizatorów przepływu TSI Certifier™ w takich zastosowaniach jak:
    Utrzymanie ruchu i serwis terenowy
  • Rozwój produktów technicznych
  • Produkcja i zapewnienie jakości
  • Badania naukowe
  • Testowanie sprzętu medycznego

    Analizatory przepływu gazu TSI Certifier™ oferują elastyczność do testowania szerokiego zakresu sprzętu medycznego, w tym:
  • respiratory mechaniczne
  • Aparaty do znieczulania
  • Mieszalniki powietrza z tlenem
  • Insuflatory
  • Koncentratory tlenu
  • Urządzenia do wytwarzania dodatniego ciśnienia powietrza

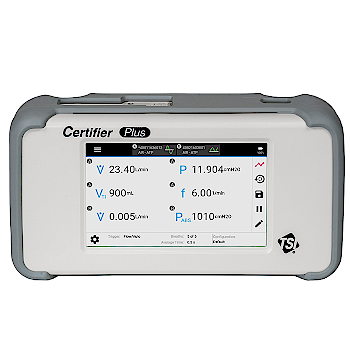

Charakterystyka analizatora:Wyświetlacz 4089

• Duży czytelny i programowalny graficzny wyświetlacz
• Intuicyjny interfejs użytkownika
• Jednoczesne wyświetlanie do 18 parametrów
• Zwarta i lekka budowa
• Zasilanie sieciowe lub bateryjne
• Walizka transportowa

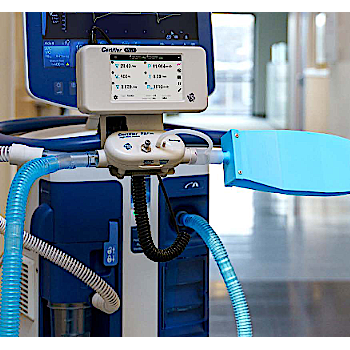

System testowy Certifier™Plus Flow Analyzer jest w pełni funkcjonalnym zestawem umożliwiający testowanie praktycznie wszystkich modeli respiratorów: dla dorosłych, pediatrycznych, anestezjologicznych, neonatologicznych  a także respiratorów o wysokiej częstotliwości, również wielu innych urządzeń medycznych Wielofunkcyjny pneumatyczny system testowy może mierzyć 18 różnych parametrów i sporządzać wykresy danych w czasie rzeczywistym. Wytrzymała konstrukcja i opcje montażu sprawiają, że analizator przepływu Certifier™ Plus jest idealnym do stosowania w serwisach terenowych, sklepach biomedycznych i w produkcji.

Parametry testu

  • Przepływ, przepływ szczytowy i przepływ minimalny | Objętość (wdychana i wydychana) | Objętość minutowa | Niskie ciśnienie (różnica)
  • Ciśnienie szczytowe, PEEP i plateau
  • Średnie i minimalne ciśnienie w drogach oddechowych
  • Wysokie ciśnienie
  • Ciśnienie barometryczne
  • Podatność statyczna
  • Czas wdechu, przerwy wdechu i wzrostu wdechu
  • Czas wydechu
  • Stosunek I:E
  • Częstotliwość oddechów
  • Temperatura gazu
  • Stężenie tlenu (z opcjonalnym zestawem 4073)

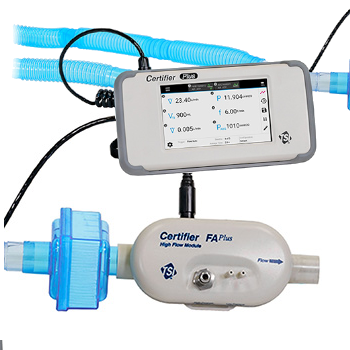

Do wyboru zestawy: 4080-S (standard) lub 4080-F (pełny)

Przykładowo zestaw standardowy 4080-S zawiera:

  • 4089 wyświetlacz cyfrowy z pamięcią,
  • 4081 przepływomierz na  wysoki zakres (-200...300l/min),
  • 1602341 filtr 22mm
  • 1611221 adapter dla portu wysokiego ciśnienia
  • 1102091 adapter 22x6mm
  • 1102093 adapter 15mm wew. x 22mm zew.
  • 1611330 końcówka ciśnieniowa do dróg oddechowych.  Złącze 22 mm M/F z 1/8" karbowane, polipropylen, przeznaczone do ustawienia pomiaru niskiego ciśnienia w urządzeniach testowych Certifier. Podłączenie złącza ciśnienia w drogach oddechowych do wylotu przepływomierza Certifier, a następnie przewód (nr katalogowy 3002053) z króćca na trójniku.
  • 3002053 rurka silikonowa
  • 2913110 pasek z rzepem dla przepływomierza 4081
  • 130384 kabel do przepływomierza z wtyczką prostą REDEL® do 4 pinowych złączy mini-DIN.
  • 130400 zasilacz z zestawem wtyczek
  • 130385 - akumulator wbudowany
  • 130392 - gumowa osłona wyświetlacza
  • 130389 - walizka transportowa

Zestaw pełny 4080-F (pełny) oprócz w/w elementów zawiera dodatkowo:

  • 4073 Czujnik pomiaru tlenu
  • 130396 Płuco testowe dla dorosłych 1.0l
  • 130373 łącznik 22mm x 22mm
  • 130374 łącznik 15mm x 22mm
  • 130370 rysik pojemnościowy dotykowy
  • 130393 walizka transportowa duża

Dodatkowo można dokupić do w/w zestawów przepływomierz 4082 - niski (0.01...20l/min)

Cechy wspólne

  • Kalibracja gazów: powietrze, O2, mieszanina: powietrze/O2, N2, CO2, N2O
  • Kierunek przepływu Dwukierunkowy (moduł wysokiego przepływu 4081)
  • Warunki gazowe STP, ATP, BTPS, BTPD, oraz zdefiniowane przez użytkownika
  • Maks. częstość oddechów 1500 BPM
  • Ciśnienie Pomiary niskie, wysokie, barometryczne Podwójny przepływ Możliwość zastosowania modułu Tak
  • Wyświetlacz 5-calowy kolorowy ekran dotykowy
  • Wyświetlanie do 18 parametrów testu
  • Użytkownik Konfiguracje użytkownika Zapisywanie, ładowanie i przenoszenie konfiguracji testów
  • Baterie Li-Ion Możliwość ładowania, 8 godzin ciągłej pracy
  • Zasilacz AC Tak
  • Akwizycja danych, zapisywanie pomiarów i zrzuty ekranu do pamięci wewnętrznej (50MB), eksport przez USB
  • Komputer Interfejs USB z modułu
  • 4089 Interface Module

Pozostałe

  • Pomiar przepływu w dwóch zakresach - niski (0.01...20l/min), wysoki - (-200...300l/min) dla powietrza, tlenu, tlenku azotu oraz ±40l dla CO2
  • Pomiar objętości: 0.01...10l z wewnętrznym lub zewnętrznym wyzwalaniem wspomagania oddechu (dla przepływu lub ciśnienia)
  • Pomiar ciśnienia: -0.7...10bar
  • Pomiar niskich ciśnień: -2450Pa...+14700Pa
  • Pomiar ciśnienia barometrycznego: 5000...1600mbar
  • Pomiar koncentracji tlenu w zakresie: 21-100%
  • Pomiar temperatury medium +5...40ºC
  • Pamięć: wewnętrzna 50MB

Certifier Plus

Dodatkowo możlwość pomiaru następujących parametrów respiratora:

- objętość oddechowa (Vti, Vte)
- objętość w czasie rzeczywistym (V)
- czasy trwania wdechu i wydechu (Ti, Te)
- ciśnienie szczytowe (Ppeak)
- ciśnienie średnie (Pmap)
- stosunek faz wdechu do wydechu (I:E)
- końcowe-wydechowe ciśnienie oddechowe (PEEP)
- częstość oddechów (f)

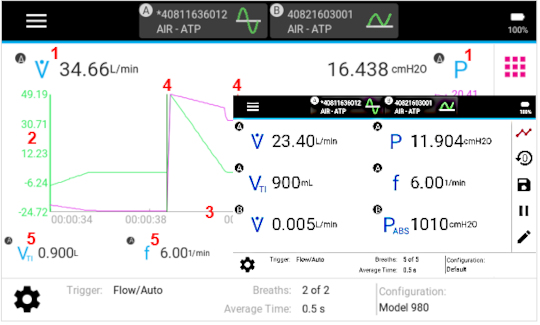

Graficzny interfejs umożliwiający rysownie krzywych w czasie rzeczywistym z możliwością prezentacji w postaci numerycznej mierzonych wartości, statystyka, trendy, raport oraz funkcja automatycznego testu
Prezentacja na do 18 różnych parametrów
Bateria 8 godzin pracy
Wewnętrzna pamięć
Eksport danych do *.csv
Definiowanie wyglądu graficznego strony
Graficzny wydruk i zapis danych
