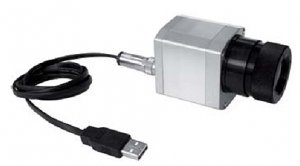

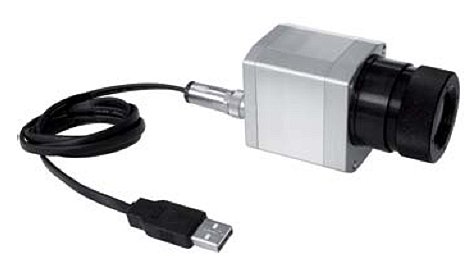

Kamera termowizyjna PI 400

Nr kat.: Pi 400 | 450
+
Kamera termowizyjna niemieckiej firmy OPTRIS z detektorem 382x288 pikseli, wyjściem USB oraz pełnym oprogramowanie PI Connect plus gratis SDK z .dll dla VC++.
Dostępne dwa modele:
  • PI400 z detektorem 382x288 - 80Hz - czułość 0.08ºC - cena: 3950Euro + VAT
  • PI450 z detektorem 382x288 - 80Hz - czułość 0.04ºC - cena: 4850Euro +VAT

Oprogramowanie PIConnect dostarczane gratis w cenie kamery posiada wiele zaawansowanych funkcji analizy obrazu:

  • Dodawanie dowolnej ilości punktów i obszarów (prostokąt, elipsa) z pomiarem temperatury
  • Wyszukiwanie najcieplejszego, najchłodniejszego punktu w obrazie i w wybranych obszarach
  • Dodawanie profili liniowych
  • Programowanie sposobu pracy kamery jako skaner liniowy (wybór dowolnej linii skanowania obiektu)
  • Dodawanie izoterm z funkcjami alarmowymi
  • Nagrywanie radiometrycznych filmów termowizyjnych
  • Zapis pojedynczych obrazów
  • Konfiguracja interfejsu procesowego PIF (dwa wejście/wyjście analogowe plus wejście cyfrowe)
  • Odbicie lustrzane obrazu, obrót o określony kąt, zoom
  • Funkcje obejmowania obrazu
  • Konfiguracja i zapamiętywanie własnych szablonów wyglądu obrazu.
  • Wybór palet barwnych z programowanym progiem górnym dolnym lub środkowym
  • Zaawansowane funkcje alarmu przyporządkowane do figur, kursorów lub profili PI400 | PI450liniowych
  • Programowane indywidualne współczynniki emisyjności
  • Tryb pracy jako skaner liniowy z programowanym sposobem jego wyzwalnia, kierunkiem skanowania, obszarem z którego skanowana jest temperatura oraz szybkością jego skanowania
  • Wykres 3D

Kamera przeznaczona do pracy w trybie rzeczywistym z częstotliwością odświeżania obrazu 80Hz. Dzięki zaawansowanemu oprogramowaniu można analizować obrazy w trybie on-line lub off-line (np. odtwarzanie w zwolnionym tempie). Zakres pomiarowy w standardzie do 900°C (opcja 1500°C). Dodatkowym atutem jest wysoki stopień ochrony obudowy IP67 (odporna na chwilowe zanurzenie w wodzie). Kamera zasilana jest ze złącza USB (przy braku wykorzystania wyjścia napięciowego).

W kamerze zastosowano detektor z matrycą mikrobolometryczną o wymiarach 382x288 pikseli. Pełna komunikacja z kamerą odbywa się poprzez wyjście USB 2.0. Dodatkowo w kamerze wbudowano wyjście analogowe 0-10V do współpracy z zewnętrznymi elementami sygnalizującymi poprawność pracy procesu technologicznego.

  • Zakres pomiarowy: -20...900°C z podzakresami: -20...100°C, 0...250°C, 150...900°C oraz w opcji do 1500°C
  • Detektor: 7,5...13 µm
  • Soczewki do wyboru:

    ...O29 | 29° x 22°| czułość optyczna dla PI400- 0.08K i PI450-0.04K | minimalna odległość ostrzenia 20cm
    ...O18 | 18° x 14° | czułość optyczna - 0.1K(PI400) i 0.06K(PI450) | minimalna odległość ostrzenia 50cm
    ...O53 | 53° x 38° |
    ...O80 | 80° x 54° |
  • Dokładność¹) ±2°C lub ±2 %
  • Rozdzielczość temperaturowa (NETD) 0,08K lub 0.04K(PI450) dla | 30° x 23° |
  • Częstotliwość pracy 80Hz
  • Stabilizacja temperaturowa 10min
  • Programowanie emisyjności 0,100...1,000 (zmiana poprzez oprogramowanie)
  • Software PIConnect + pełne SDK
  • Funkcje pomiarowe: Krzyż (1x1, 3x3 lub 5x5 pixeli); dowolnie ustawialny na obrazie
  • Obszar - Wymiar skalowalny, dowolnie ustawialny w obrazie. Funkcje krzyża lub obszaru pomiarowego dodatkowo mogą być połączone z sygnałem wyjściowym analogowym informującym o wartości średniej / maksymalnej lub minimalnej dla nich.

-------------------------
1) w temperaturze otoczenia 23±5°C; w zależności co większe

Kamera termograficzna OPTRIS PI400 i PI450

Kamera PI400 | PI450, posiada częstotliwość odświeżania obrazu 80Hz. Jest to szczególnie cenna funkcja umożliwiająca monitoring szybkozmiennych procesów. Po zarejestrowaniu filmu do pliku z danymi termograficznymi (*.ravi) można go odtworzyć w zwolnionym tempie, zrobić stop klatkę i zapisać jako obraz radiometryczny. Dzięki wyjściu USB kamera może również pracować jako urządzenie przenośne podłączone do USB miniaturowego laptopa lub komputera typ pad.. Kamera dostarczana jest łączenie z oprogramowaniem współpracującym z nią poprzez złącze USB w trybie rzeczywistym.

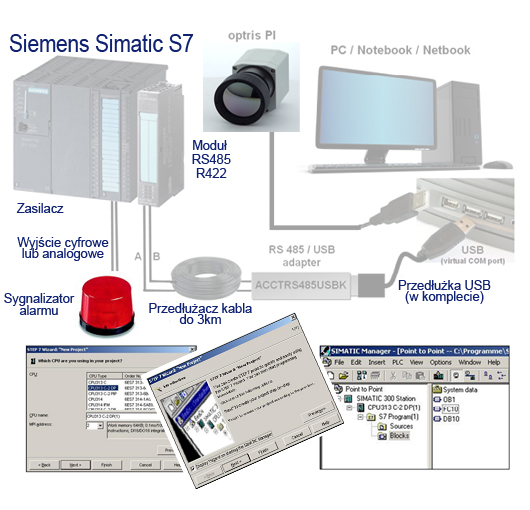

Współpraca ze sterownikami np. firmy Siemens Simatic S7. Kamera ma możliwość wysyłania danych po uzyskaniu zapytania od sterownika PLC, odpytywanie danych następuje poprzez RS232 w trybie ASCII. Sterownik PLC (Siemens SPS z wejściem RS232) pobiera dane pomiarowe z EEE box 202 PC

simatic

Więcej na temat podłączenia kamery do sterownika znajdziesz tutaj:
Opis podłączenie kamery PI do sterownika Simatic S7

Jeżeli proponowane oprogramowanie nie jest wystarczające lub kamera będzie pracować w zintegrowanym środowisku typu SCADA, producent dostarcza pełny pakiet SDK lub bibliotekę *.dll do komunikacji z innymi oprogramowaniami  np. Visual Studio oraz Word lub Excel poprzez VBA. W zestawie można uzyskać plik źródłowy wykonany w C++. Dostępny jest już także sterownik do oprogramowania firmy National Instruments - Labview. Dodatkowym atutem jest możliwość wyboru właściwego obiektywu bez potrzeby dodatkowej dopłaty.

Kamera znalazła zastosowanie w przemyśle jako tania alternatywa dla skanerów liniowych,

pi_4

szczególnie polecana jest w pomiarach układów scalonych, taśm produkcyjnych, w motoryzacji, sprawdzania rozchodzenia się ciepła po włączeniu ogrzewania szyb oraz do testów poduszek powietrznych. Inną typową aplikacją jest proces monitoringu wyginania szkła w temperaturze. Z uwagi na swoje parametry, kamera może stanowić alternatywę dla klasycznych metod pomiarowych.

  • Cechy charakterystyczne:
  • Małe gabaryty: 46x56x90mm
  • Doskonała czułość termiczna NETD od 0.08°C
  • Pole widzenia: w zależności od soczewki 18° | 29° | 53° | 80°
  • Wyjście: cyfrowe USB2.0 lub analogowe 0...10V
  • Tryb pomiarowy: ruchomy punkt, obszar z informacją o temperaturze max, min. lub średniej
  • Programowalne palety barwne zobrazowania temperatury
  • Sterowanie zewnętrzne
  • IP67

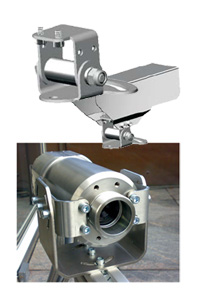

Opcjonalne uchwyty montażowe

  • Uchwyt ruchomy
  • Uchwyt osłaniający kamerę
  • Obudowa przemysłowa z płaszczem powietrznym i wodnym
    Zakres pracy:
    - obudowa przemysłowa temp. otoczenie <50oC
    - obudowa przemysłowa chłodzona powietrzem plus chłodnica Vortex  Tube small BP 3204 (ciśnienie sprężonego powietrza   min. 6.9 bar + 133l/min) - temp. otoczenie <100oC
    - obudowa przemysłowa chłodzona wodą - temp. otoczenie <240oC

CECHY

netbox

Zastosowaniu modułu NetBox zawierającego komputer Z530 (2GB ROM, 0.5GB RAM) umożliwia uzyskanie wprost wyjścia ethernetowego GigE (1000MB) wraz z zasilaniem poprzez PoE. Alternatywnie zewnętrzne zasilanie 12VDC | 0.7A. W module oprócz wyjścia ethernet znajduje się wyjście telewizyjne Video VGA plus dodatkowo 3 złącza USB oraz dioda statusu LED. Cena: ok. 950Euro + VAT

Pi_ethernet

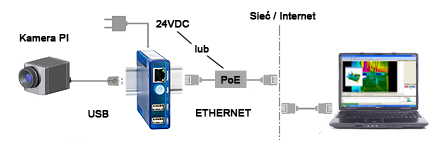

Jeżeli wyjście USB nie jest odpowiednie można zastosować konwerter USB na Ethernet - Isochron - cena ok. 1380zł + VAT

PI400 | PI450

Widok oprogramowanie dostarczanego w standardzie z kamerą:

PI Connect

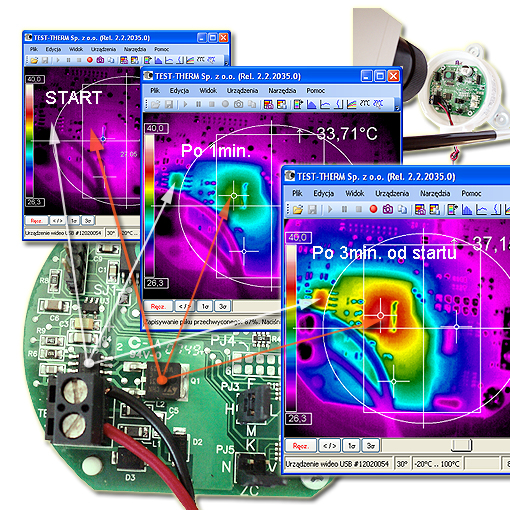

Pomiary rozkładu temperatur płytek drukowanych:

Rozkład temperatury układów scalonych

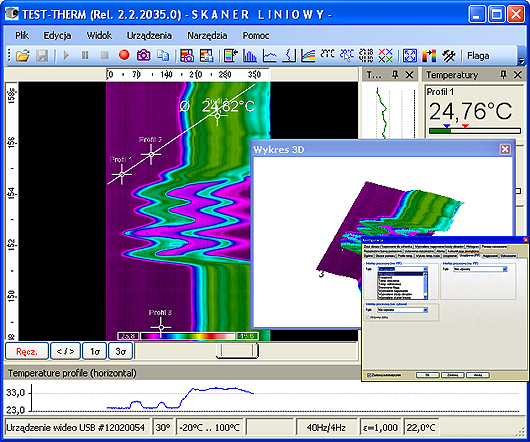

Kamera może również pracować jako skaner liniowy, monitorując jedynie wybrany obszar

Skaner liniowy

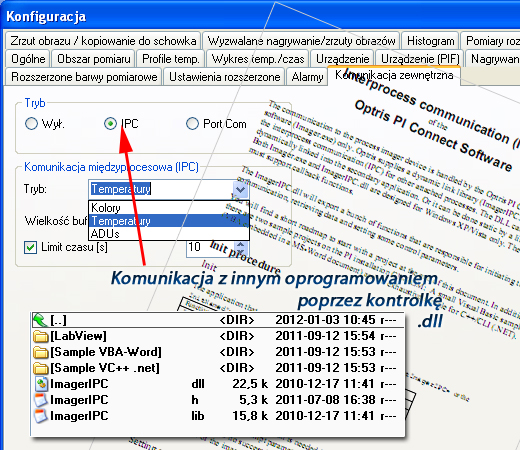

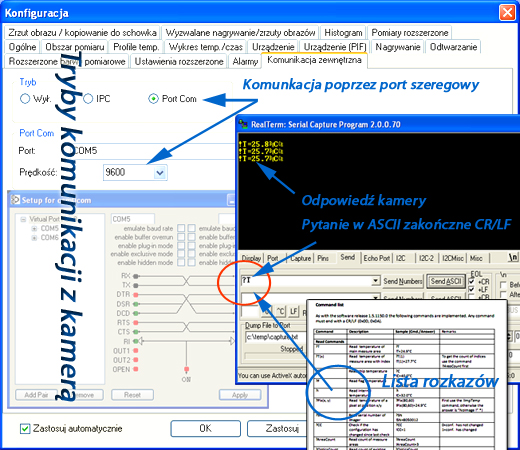

Sposoby komunikacji z zewętrznym oprogramowaniem (jeżeli nie jest wystarczające w/w oprogramowanie standardowe):
1. Przprzez interfejs szeregowy (jeżeli brak portu szeregowego można stworzyć wirtualny)
2. Poprzez standardowo dodawaną kontrolkę *.dll

PI_komunikacja1

PI_komunikacja2

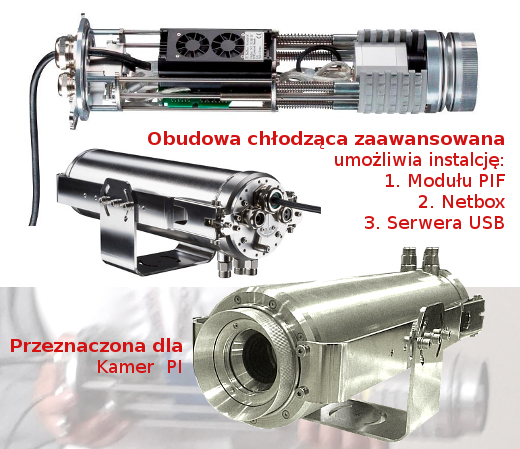

Najnowsza obudowa ochronna ACPI640CJA w wersji zaawansowanej:

obudowa chłodząca zaawansowana

umożliwia umieszczenie w niej oprócz kamery do wyboru:uchwyt magnetyczny

1. Gigabit USB Server zamieniający USB na sygnal ethernetowy RJ45
2. Komputer PI NetBox
3. Przemysłowy interfejs procesowy - ACCJAPIPIF500V2 - 195Euro + VAT

Praca do 315°C - wewnętrzny przedmuch soczewki - opcjonalne szkło ochronne
Cena:  1550Euro + VAT lub w wersji przystosowanej do instalacji w/w elementów dopłata 350Euro + VAT

Optris coolingjacket standard extended

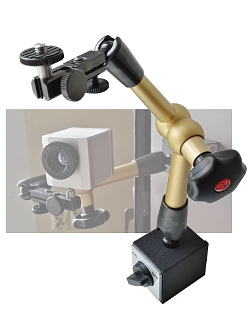

Dodatkowo jeżeli istnieje potrzeba instalacji kamery poziomo lub pionowo na metalowych powierzchniach można dokupić hydraulicznie regulowany uchwyt montażowy z magnetyczna podstawą:

Do pobrania:



acr Karta katalogowa: Kamera termowizyjna PI
acr Karta katalogowa: Moduł NetBox do kamer termowizyjnych serii PI
acr Karta katalogowa: Konwerter USB - Ethernet dla kamer PI
acr Karta katalogowa: Interfejs przemysłowy do kamer PI
acr Karta katalogowa: Wziernik dla kamer termowizyjnych H.VIR
