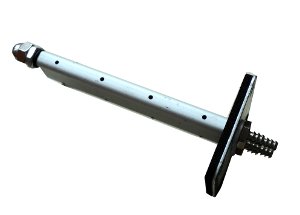

mafs

Katalog produktów

Czujnik uśredniający MAFS

Kategoria: Rurki Prandtla
Nr kat.: Czujnik uśredniający MAFS
− +

Seria czujników uśredniających MAFS to idealne budżetowe rozwiązanie do pomiaru prędkości i wydajności powietrza w kanałach wentylacyjnych. Czujnik mafs 2posiada równo rozmieszczone na całej długości punkty pomiaru ciśnienia całkowitego i statycznego, dzięki temu możemy uzyskać dokładny pomiar przepływu w pełnym przekroju kanału. Kształt czujnika zbliżony jest do skrzydła, zapewnia to odpowiednią pracę przy równoczesnym minimalnym zakłóceniu przepływu strumienia powietrza. Czujnik do pomiaru przepływu powietrza należy instalować z zewnątrz po uprzednim przygotowaniu właściwego otworu. Nadaje się on do kanałów o przekroju okrągłym lub prostokątnym. Dzięki lekkiej i wytrzymałej konstrukcji aluminiowej oraz łatwości instalacji, czujnik przepływu MAFS nadaje się znakomicie do zastosowań w branży HVAC. Do współpracy z czujnikiem polecamy przetworniki różnicy ciśnień z charakterystyką pierwiastkową serii Magnesense II. Z czujnika można uzyskać sygnał proporcjonalny do przepływu lub wydajności powietrza.

Dane Techniczne:

Medium: Czyste powietrze.

Części zwilżalne: Aluminum AA6063.

Zakres pomiarowy / dokładność: 2 ... 45.7 m/s; ±2% zakresu lub ±3% zakresu dla 6" ~ 48" długości.

Współczynnik K: 0.81, 0.80 dla 6" oraz 48", dla 4" =0.82.

Max. Temperatura: 204°C; uszczelnienie: -35 ... 110°C.

Minimalny przepływ projektowy: 2 m/s

Maksymalny przepływ projektowy: 60.91 m/s

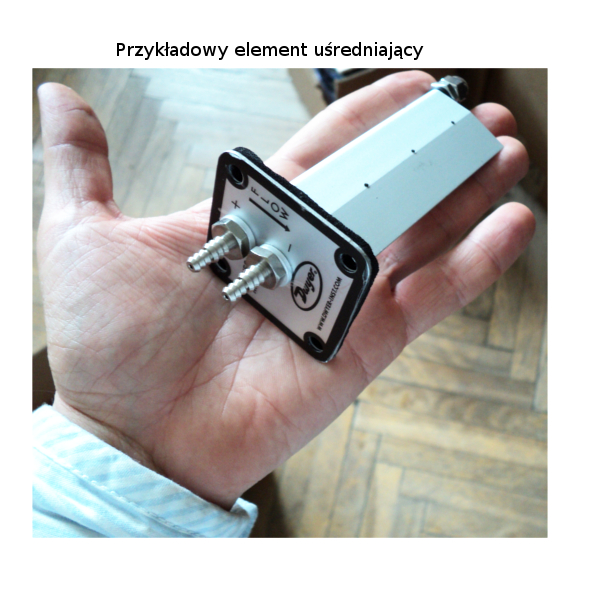

mafs 3

Przyłącze procesowe: Podwójne karbowane dla rurek o średnicy wewnętrznej 3/16" lub 1/4".

Zalecany prosty odcinek instalacji: 5 x średnica lub 5 x dłuższy bok instalacji prostokątnej.





Dostępne modele



 Model długośc płetwy Cena netto [PLN]
MAFS-04 4"  - 101.6mm 202zł
MAFS-06 6"  - 152.4mm 211zł
MAFS-08 8"  - 203.2mm 215zł
MAFS-10 10" - 254mm 219zł
MAFS-12 12" - 304.8mm 236zł
MAFS-14 14" - 355.6mm 339zł
MAFS-16 16" - 406.4mm 351zł
MAFS-18 18" - 457.2mm 382zł
MAFS-20 20" - 508mm 405zł
MAFS-22 22" - 558.8mm 418zł
MAFS-24 24 - 609.6mm 423zł
MAFS-26 26" - 660.4mm 441zł
MAFS-28 28" - 711.2mm 450zł
MAFS-30 30" - 762mm 463zł
MAFS-32 32" - 812.8mm 490zł
MAFS-34 34" - 863.6mm 495zł
MAFS-36 36" - 914.4mm 504zł
MAFS-40 40" - 1016mm 517zł
MAFS-48 48" - 1219.2mm 540zł

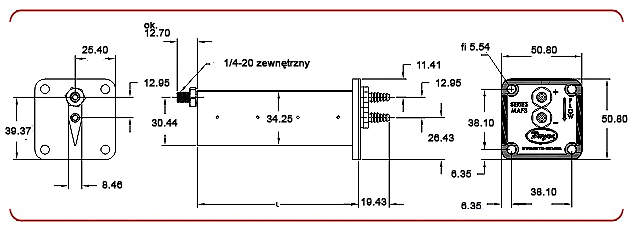

Rysunek:



mafs3
