Dataloggery są przeznaczone do rejestracji sygnałów napięciowych 0-5V (w opcji 0-10V) lub prądowych 0-20mA. Jednocześnie może być rejestrowany stan sygnału na wejściu binarnym. Dane są gromadzone w nieulotnej pamięci elektronicznej. Przesyłanie danych do komputera dla ich analizy jest przeprowadzane poprzez port szeregowy RS232 albo USB z użyciem odpowiedniego adaptera komunikacyjnego.
Główne zastosowania
- Odległe miejsca bez zasilania elektrycznego
- Pomiary długotrwałe
- Pomiary badawcze i rozwojowe
- Laboratoria
- Procesy technologiczne
Zalety
- dołączone świadectwo kalibracji producenta
- szybka transmisja danych do komputera (cała zawartość pamięci w 30s)
- możliwość stałego połączenia z komputerem, dane mogą być odczytywane podczas rejestracji
- duża pojemność pamięci - 32000 pomiarów
- duży, podwójny wyświetlacz z możliwością wyłączania
- opcjonalne wyświetlanie wartości min., max., (kasowanie za pomocą klucza magnetycznego lub komputera)
- dwa progi alarmowe na każdy rejestrowany parametr, sygnalizacja za pomocą pulsowania wskazań na wyświetlaczu
- dwa tryby alarmowania: zwykły lub zatrzaskowy (wykryty alarm jest sygnalizowany ciągle aż do momentu jego skasowania)
- wytrzymała wodoszczelna obudowa
- łatwa instalacja, możliwość zamykania na kłódkę
- niski pobór energii, czas pracy baterii do 6 lat
- wskazanie stanu baterii, łatwy sposób jej wymiany
- programowany moment startu: w zaprogramowanym czasie, za pomocą sygnału zewnętrznego lub za pomocą pobudzenia kluczem magnetycznym
- możliwość rejestracji warunkowej, tzn. rejestracja przebiega tylko jeśli wartość mierzonych wielkości przekracza określone limity alarmowe
- sygnał wejściowy przeliczany na rzeczywiste jednostki fizyczne
- możliwość elektronicznego opisywania każdego rejestratora (max. 32 znaki tekstu)
- możliwość elektronicznego opisywania każdego kanału (max. 16 znaków tekstu)
- możliwość zabezpieczenia przed nieautoryzowanym dostępem do nastaw za pomocą hasła
Dane techniczne
Dokładność pomiaru:
|
0.2% zakresu |
Rozdzielczość wejścia napięciowego:
|
13 bitów (8192 poziomy) |
Rozdzielczość wejścia prądowego:
|
7900 poziomów |
Charakter sygnału na wjściu binarnym:
|
styki bezpotencjałowe lub dwustanowy sygnał napięciowy |
Minimalny czas trwania sygnału na wejściu binarnym:
|
500ms (krótsze impulsy mogą nie być zarejestrowane) |
Maksymalna częstotliwość sygnału na wejściu binarnym:
|
0.5Hz |
Poziom sygnału na stykach bezpotencjałowych:
|
3.6V |
Poziom sygnału na wejściu w stanie niskim:
|
0..0.2V (max. prąd wejściowy -3uA) |
Poziom sygnału na wejściu w stanie wysokim:
|
+3...+30V (max. prąd wejściowy 100nA) |
Interwał zapisu:
|
18 wartości do wyboru od 10s do 24h (10s, 1, 2, 3, 4, 5, 10, 15, 20, 30min, 1, 2, 3, 4, 6, 8, 12, 24h) |
Czas odświeżana wskazań na wyświetlaczu:
|
10s |
Pojemność pamięci:
|
32000 pomiarów |
Tryby rejestracji:
|
nieciągły - rejestracja zostaje zatrzymana po zapełnieniu pamięci ciągły - po zapełnieniu pamięci najstarsze dane zostają zastąpione najświeższymi |
Temperatura pracy:
|
-30...+70°C |
Zegar czasu rzeczywistego:
|
rok, rok przestępny, miesiąc, dzień , godzina, minuta, sekunda |
Typ złącza sygnałowego:
|
Canon 9-pin, męskie |
Wymiary:
|
93 x 64 x 29mm |
Zasilanie:
|
bateria litowa 3.6V, rozmiar AA |
Żywotność baterii (-5...+35°C):
|
6 lat |
Żywotność baterii w trybie on-line z interwałem 1min:
|
4 lata |
Żywotność baterii w trybie on-line z interwałem 10s:
|
1 rok |
Stopień ochrony:
|
IP67 |
Wykaz modeli

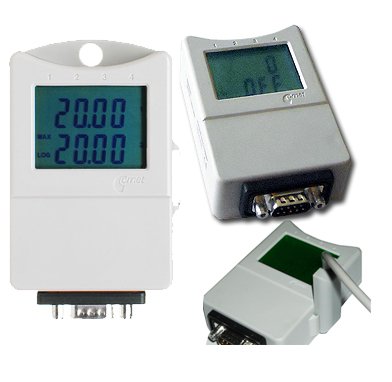

Fotografia | Typ | Zakres pomiarowy |
S5011 - datalogger jednokanałowy z wejściem napięciowym. | 0-5Vdc + sygnał binarny | |
S5021 - datalogger dwukanałowy z wejściem napięciowym. Kanały wejściowe nie są izolowane i posiadają wspólną masę. | 0-5Vdc + sygnał binarny | |
S6011 - datalogger jednokanałowy z wejściem prądowym | 0-20mA + sygnał binarny | |
S6021 - datalogger dwukanałowy z wejściem prądowym. Kanały wejściowe nie są izolowane i posiadają wspólną masę. | 0-20mA + sygnał binarny |
Akcesoria
W skład wyposażenia standardowego rejestratora wchodzą: fabryczny certyfikat kalibracji, zainstalowana bateria, proste oprogramowanie pracujące w systemach Windows98 i nowszych do obsługi przyrządu, ustawiania czasu rzeczywistego, transmisji danych do komputera, przeglądania i drukowania danych w formie tabelarycznej i graficznej. Program umożliwia też eksport danych do plików w formacie tekstowym lub dBase.
Oprogramowanie do rejestratora: Datalogger.exe
Dostepne są dwie wersje oprogramowania:
- bezpłatne w wersji podstawowej
- płatne z pełnymi możliwościami m.in. skalowaniem rysunku, alarmami i funkcjami formatowania wydruk (SWR 004)
Główne różnice pomiędzy wersją bezpłatna i płatną:
- inny moduł generowania grafiki (zoom, wybór krzywych, modyfikacja osi)
- wybór wartości pomiarowych z tabeli do wydruku
- możliwość podłączenia rejestratora w trybie on-line do wizualizacji atualnych wartości
- obróbka statystyczna, wyliczanie MKT (Mean Kinetic Temperature)
- komunikacja z większą niż jeden ilością adapterów LAN
- komunikacja poprzez modem GSM (telefon) lub GPRS (dane)
- funkcja automatycznego pobrania danych z większej ilości rejestratorów
- automatyczny eksport danych po pobraniu do DBF lub TXT
- programowalna ścieżka do zapisywania danych a dysku (freeware zawsze zachowuje dane do podkatalogu "My Documents")
Poniżej znajduje się wykaz akcesoriów opcjonalnych możliwych do zastosowania z opisanymi dataloggerami.
Akcesoria opcjonalne
Oprogramowanie do rejestratora: Datalogger.exe
Eksport danych do pliku pdf
