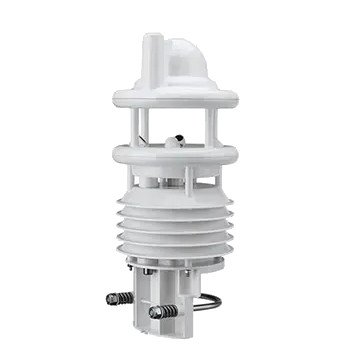

WS800 to kolejny element serii WS - profesjonalnych inteligentnych przetworników pomiarowych z wyjściem cyfrowym dla pomiarów środowiskowych. Zintegrowana konstrukcja z wentylowaną obudową zabezpieczającą przed promieniowaniem. Anemometr wykorzystuje 4 czujniki ultradźwiękowe wykonujące cykliczne pomiary w wszystkich kierunkach, wynikowa prędkość oraz kierunek wyliczane są ze zmierzonej różnicy czasu przebiegu fali akustycznej. Opady mierzone są z częstotliwością 24 GHz radarem Dopplera, który to dokonuje pomiarów prędkości poszczególnych kropli deszczu lub płatków śniegu. Ilość oraz intensywność opadów mierzone są z korelacji między wielkością kropli i ich prędkością. Różnica w prędkości spadania określa rodzaj opadów (deszcz/śnieg).
- temperatura powietrza,
- wilgotność,
- intensywność opadów, rodzaju, ilości opadów opadów,
- promieniowanie słoneczne,
- wykrywanie piorunów,
- ciśnienie barometryczne,
- kierunek i prędkości wiatru.
Szczegóły:
WS800-UMB obejmuje wykrywanie piorunów przez zintegrowany czujnik analizujący emisję fal radiowych pochodzących z błyskawic. Czujnik analizuje widmo i kształt fali odbieranego sygnału w celu wykluczenia sztucznych wyładowań elektrycznych.
Zaimplementowane protokoły komunikacyjne:
- UMB-ASCII
- UMB-Binary
- SDI-12
- MODBUS
- Analogowe w połączeniu z 8160.UDAC
| Dane Techniczne | |
| Wymiary | Ø ok. 150mm, wys. ok. 317mm |
| Waga | ok. 1,5kg |
| Kierunek wiatru | |
| Typ czujnika | Ultradźwiękowy |
| Zakres | 0 ... 359.9° |
| Jednostka | ° |
| Dokładność | < 3° RMSE > 1.0m/s |
| Prędkość wiatru | |
| Typ czujnika | Ultradźwiękowy |
| Zakres | 0 ... 75 m/s |
| Jednostka | m/s |
| Dokładność | ±0.3m/s lub ±3% (0...35m/s) w zależności co większe, (>35m/s): ±5% |
| Rozdzielczość | 0.1 |
| Intensywnośc opadu | |
| Rozdzielczość | 0.1 mm/h |
| Opad | |
| Rozdzielczość | 0.01mm |
| Powtarzalność | Typowo >90% |
| Zakres pomiaru wielkości kropli | 0.3...5mm |
| Rodzaj opadu | Deszcz / Śnieg |
| Temperatura | |
| Typ czujnika | NTC |
| Zakres pomiarowy: | -50 ... 60 °C |
| Jednostka | °C |
| Dokładność: | ±0.2°C (-20...50°C), w pozostałym ±0.5°C (>-30°C) |
| Wilgotność względna | |
| Typ czujnika | pojemnościowy |
| Zakres | 0 ... 100 % RH |
| Jednostka | % RH |
| Dokładność: | ±2% RH |
| Ciśnienie barometryczne | |
| Typ czujnika | Pojemnościowy MEMS |
| Zakres | 300 ... 1200 hPa |
| Jednostka | hPa |
| Dokładność | ±0.5 hPa (0...40°C) |
| Promieniowanie słoneczne | |
| Zakres pomiarowy | 1400W/m² |
| Rozdzielczość | 1W/m² |
| Zakres spektralny | 300...1100nm |
| Próbkowanie | 10s |
| Dokładność | 5% |
| Stała czasowa (95%) | < 1s |
| Stabilność długoczasowa (zmiana/rok) | ±1% |
| Stabilność długoczasowa (0 do 1000 W/m²) | ±1% |
| Błąd kierunkowości (przy 80° dla 1000 W/m²) | ±20 W/m² |
| Wpływ temperatury na czułość | ±5% (-10 do +40°C) |
| Błąd nachylenia (przy 1000 W/m²) | ±1% |
| Pozostałe | |
| Interfejs | RS485, 2-przewody, półdupleks |
| Zasilanie | 4...32 VDC |
| Zakres temperatury pracy | -50...60°C |
| Zakres wilgotności pracy | 0...100% RH |
| Ogrzewanie | 40VA przy 24VDC |
| Długość kabla | 10m |
| Stopień ochrony obudowy | IP66 |
| Montaż na maszcie dostosowany do | średnica masztu 60 - 76mm |
| Akcesoria | |
| Ochrona przeciwprzepięciowa | 8379.USP |
| Zasilacz 24V / 4A | 8366.USV1 |
| Konwerter cyfra na wyjścia analogowe DACON8 - UMB | 8160.UDAC |
| UMB Konwerter ISOCON-UMB | 8160.UISO |
| Czujnik temperatury WT1 | 8160.WT1 Element pomiarowy: NTC Zakres: -40°C ... +80°C Rozdzielczość: 0.25°C Dokładność: ±1°C (WST1: ±0.3°C w zakresie -10°C ...+10°C) Próbkowanie: 1 minuta Jednostki: °C; °F |
| Kabel 20mb | 8370.UKAB20 |
Oprogramowanie
W opcji dostępne jest oprogramowanie do programowania stacji - UMB Config Tool

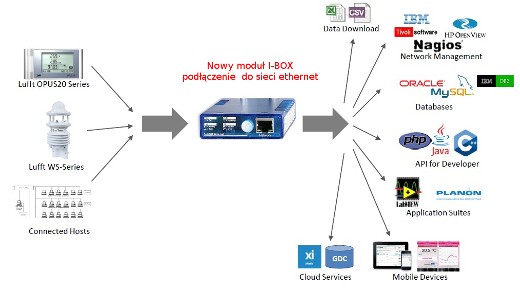

I-BOX komunikacja, rejestracja danych poprzez ethernet
Najnowszym elementem dostępnym dla stacji pogodowych serii WS jest moduł I-BOX mający wejście RS oraz wyjście ethernet. Moduł przeznaczony jest zbierania danych zmierzonych stacjami meteorologicznej firmy Lufft rodziny WS (WS200, WS30x, WS400, WS50x, WS60x, WS70x) za pośrednictwem łącza szeregowego i protokołu UMB. W zależności od zakupionych modułów można podglądnąć aktualne dane pomiarowe, rejestrować oraz eksportować. Aplikacja wymaga "Lufft I-BOX Serial" z interfejsem szeregowym. Do separacji galwanicznej nawiązanego połączenia polecamy moduł Lufft ISOCON.
Opcja Rejestrator danych pomiarowych jest to aplikacja instalowana w module i-box przeznaczona do zapisu danych stacji WS z ustawionym uprzednio interwałem. Dane pomiarowe zapisywane są w pętli tzn. najstarsze nadpisywane są nowymi. Aplikacja dostępna jest w dwóch wersjach: darmowej pamięć ograniczona do 100 pomiarów (np. 10 kanałów po 10 danych) oraz pełnej pamięć 100 000 pomiarów. Pełna wersja Rejestratora zapewnia możliwość uruchomienia 2 niezależnych rejestratorów danych o pamięci 100.000 wartości każdy. Zapamiętane dane w rejestratorze można uzyskać za pomocą aplikacji m.in. Logger JSON. Aplikacja Logger JSON umożliwia szeroki dostęp do danych pomiarowych wewnątrz rejestratora. Klient uzyskuje wgląd w zarejestrowane dane pochodzące od różnych kanałów pomiarowych z dowolnego przedziału czasowego.
Do pobrania
 |
Karta (ang.): Stacja meteo WS800 |
|
Instrukcja: Stacje meteo UMB WS700...WS300 |
|
Dacon8-UMB (wyjścia analogowe): Konwerter DACON8-UMB |
|
Izolacja galwaniczna ISOCON-UMB: Izolacja ISOCON-UMB |
